24KV इंडोर टाइप डिस्कनेक्ट स्विच

लुगाओ को 24KV इंडोर टाइप डिस्कनेक्ट स्विच के एक विशेष निर्माता के रूप में गर्व है। GN19-12(C) इनडोर हाई-वोल्टेज डिस्कनेक्ट स्विच को AC 50/60Hz के साथ 12kV के रेटेड वोल्टेज पर चलने वाले पावर सिस्टम के लिए सावधानीपूर्वक तैयार किया गया है। इसके डिज़ाइन में CS6-1 मैनुअल-ऑपरेटिंग तंत्र शामिल है, जो नो-लोड स्थितियों के तहत सर्किट को तोड़ने और बनाने के विशिष्ट उद्देश्य को पूरा करता है। प्रदूषण प्रकार, उच्च-ऊंचाई प्रकार और शक्ति संकेत प्रकार जैसी अतिरिक्त विविधताओं के साथ, यह स्विच विभिन्न पर्यावरणीय और परिचालन आवश्यकताओं को पूरा करने के लिए तैयार किया गया है, जो विभिन्न सेटिंग्स में इष्टतम प्रदर्शन और अनुकूलनशीलता सुनिश्चित करता है।

जांच भेजें

उत्पाद वर्णन

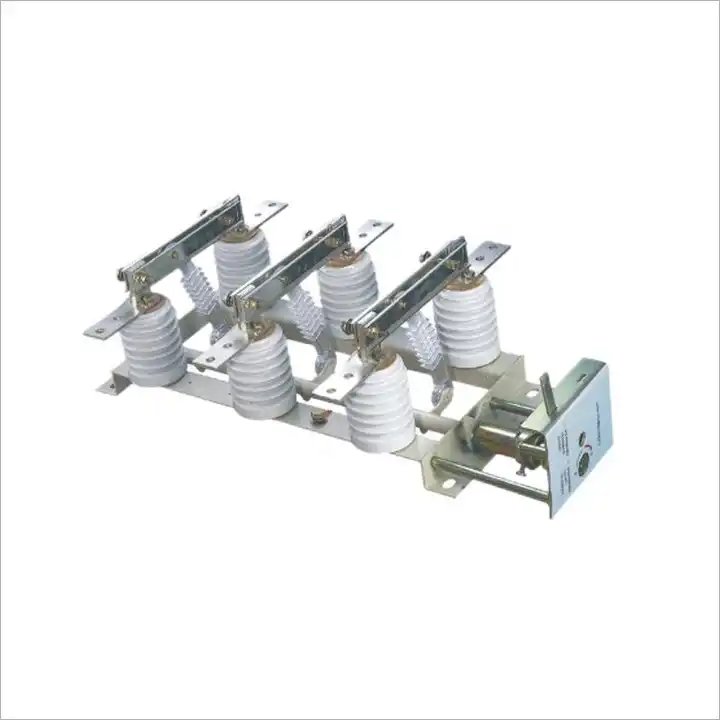

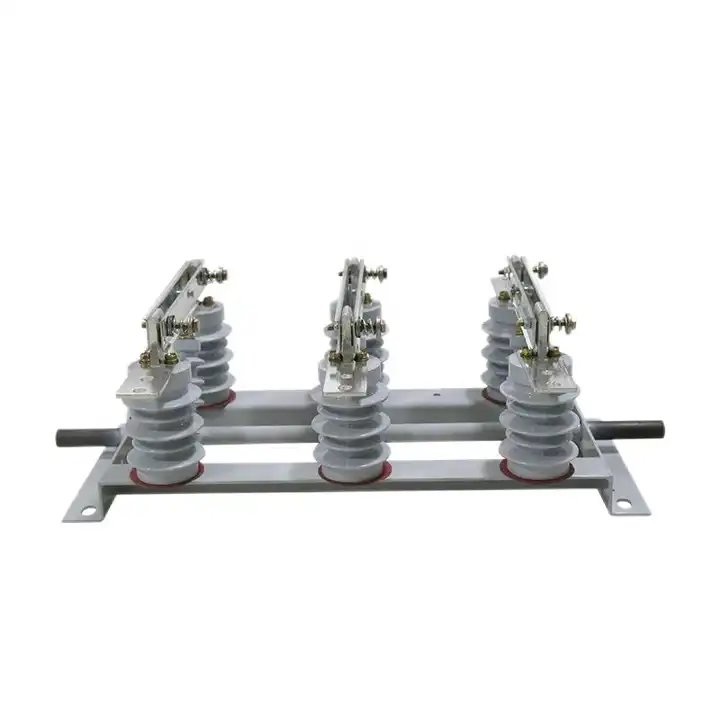

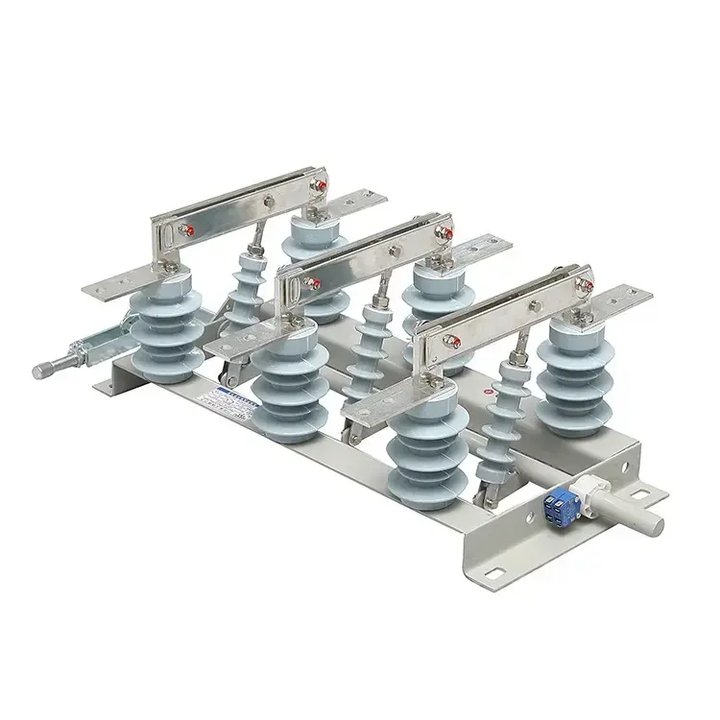

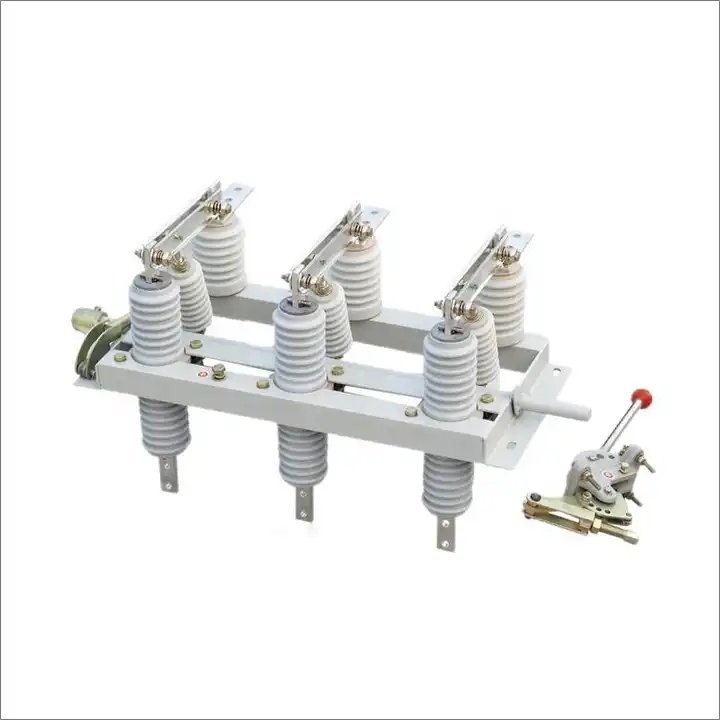

लुगाओ एक 24KV इनडोर प्रकार डिस्कनेक्ट स्विच आपूर्तिकर्ता है। GN19-12/400, 630, 1000, 1250 प्रकार के इनडोर डिस्कनेक्ट स्विच में प्रत्येक चरण के लिए दो स्तंभ इंसुलेटर द्वारा आधार से सुरक्षित एक प्रवाहकीय भाग होता है। (जीएन19-12सी/400, 630, 1000, 1250 प्रकार में एक स्तंभ इन्सुलेटर और एक चीनी मिट्टी के आवरण इन्सुलेटर है।) तीन चरणों को समानांतर में व्यवस्थित किया गया है, और प्रवाहकीय भाग में संपर्क चाकू और संपर्क धारकों (या प्रवाहकीय छड़) के स्थिर संपर्क शामिल हैं। . संपर्क चाकू का प्रत्येक चरण टाई इंसुलेटर के मध्य से जुड़ा होता है, जिसमें टाई इंसुलेटर स्पिंडल के आधार पर स्थापित होता है। स्पिंडल हैंडल के माध्यम से कनेक्टिंग रॉड (उपयोगकर्ता द्वारा प्रदान की गई) और CS6-1 प्रकार की चलती तंत्र से जुड़ा हुआ है।

कनेक्टिंग कॉन्टैक्ट चाकू दो स्लॉटेड तांबे की प्लेटों से बनाया गया है, जो गर्मी अपव्यय क्षेत्र और यांत्रिक शक्ति दोनों को बढ़ाता है। यह डिज़ाइन नीचे के तापमान को कम करता है और इनडोर डिस्कनेक्टिंग स्विच की गतिशील स्थिरता में सुधार करता है। संपर्क चाकू का एक सिरा बोल्ट (शॉ की कार) का उपयोग करके संपर्क ब्लॉक (या प्रवाहकीय रॉड पर) से बांधा जाता है। GN19-12/1000, 1250 में एक चुंबकीय लॉकिंग प्लेट की स्थापना की सुविधा है, जो बड़े शॉर्ट-सर्किट करंट के दौरान दो ग्रूव संपर्क चाकू के बीच आकर्षण को बढ़ाने का काम करती है। GN19-12/400, 630 इनडोर डिस्कनेक्टिंग स्विच में करंट के माध्यम से एक छोटी सी सीमा होती है, जिससे चुंबकीय लॉकिंग प्लेट की आवश्यकता समाप्त हो जाती है।

24KV इनडोर प्रकार डिस्कनेक्ट स्विच ऑपरेटिंग वातावरण

परिवेश का तापमान: -25°C ~ +40°C;

ऊंचाई: ≤1000 मीटर;

सापेक्ष आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90%;

भूकंप की तीव्रता: ≤8 स्तर;

स्थापना स्थान: कोई आग, विस्फोट का खतरा, गंभीर गंदगी, रासायनिक संक्षारण या गंभीर कंपन नहीं।

24KV इनडोर प्रकार डिस्कनेक्ट स्विच उत्पाद सुविधाएँ

प्रकार	रेटेड वोल्टेज (केवी)	रेटेड वर्तमान (ए)	4s तापीय स्थिरता धारा (kA)	गतिशील स्थिरता धारा (केए)
जीएन19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
