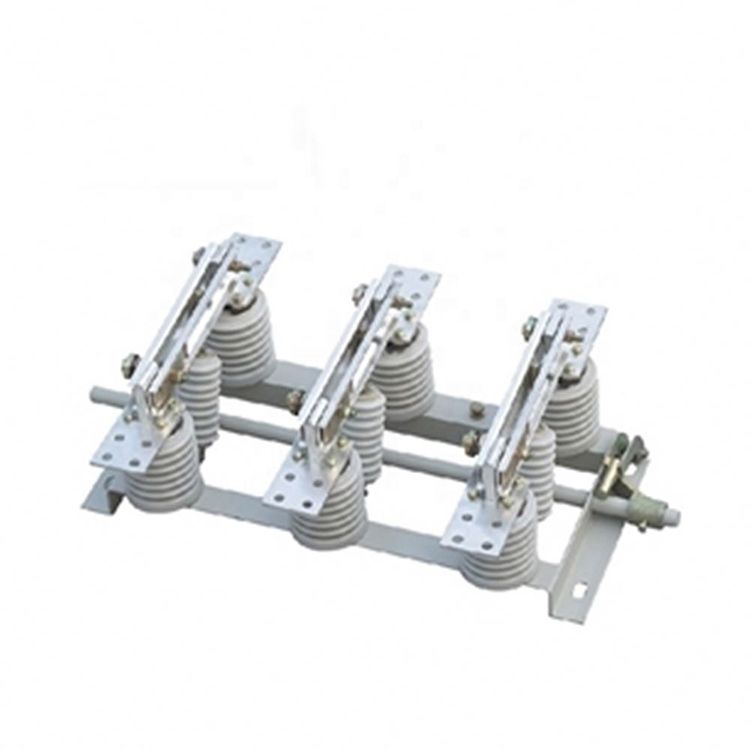

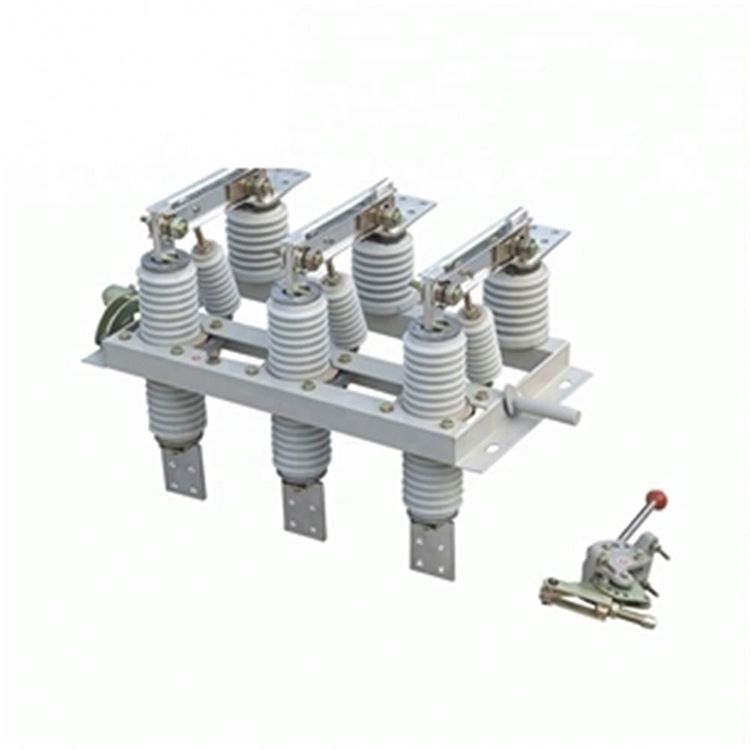

10KV इंडोर हाई वोल्टेज इलेक्ट्रिक आइसोलेशन स्विच की प्रमुख निर्माता लुगाओ ने GN19-12 श्रृंखला पेश की है, जिसमें 400, 630, 1000 और 1250 प्रकार शामिल हैं। इन डिस्कनेक्ट स्विच का प्रवाहकीय हिस्सा दो स्तंभ इंसुलेटर के माध्यम से आधार से सुरक्षित रूप से जुड़ा हुआ है। प्रत्येक चरण (GN19-12C/400, 630, 1000, 1250 प्रकार में एक स्तंभ इन्सुलेटर और एक चीनी मिट्टी के आवरण इन्सुलेटर की सुविधा होती है)। तीन चरण समानांतर में स्थापित होते हैं, और प्रवाहकीय भाग में संपर्क चाकू और संपर्क धारकों (या प्रवाहकीय छड़) के स्थिर संपर्क शामिल होते हैं। प्रत्येक चरण का संपर्क चाकू टाई इंसुलेटर के मध्य से जुड़ा होता है, जो स्पिंडल के आधार पर स्थापित होता है। स्पिंडल हैंडल के माध्यम से कनेक्टिंग रॉड (उपयोगकर्ता द्वारा प्रदान की गई) और CS6-1 प्रकार की चलती तंत्र से जुड़ा हुआ है।

कनेक्टिंग संपर्क चाकू को दो स्लॉटेड तांबे की प्लेटों से सरलता से तैयार किया गया है, जो गर्मी अपव्यय और यांत्रिक शक्ति दोनों को बढ़ाता है। यह डिज़ाइन न केवल संपर्क चाकू के ताप अपव्यय क्षेत्र को बढ़ाता है, नीचे के तापमान को कम करता है बल्कि स्विच की गतिशील स्थिरता को बढ़ाते हुए यांत्रिक शक्ति में भी सुधार करता है। संपर्क चाकू का एक सिरा बोल्ट (शॉ की कार) का उपयोग करके संपर्क ब्लॉक (या प्रवाहकीय रॉड पर) से चिपका दिया जाता है। GN19-12/1000, 1250 के लिए, एक चुंबकीय लॉकिंग प्लेट को संपर्क क्षेत्र में शामिल किया गया है, जो बड़े शॉर्ट-सर्किट करंट के दौरान दो ग्रूव संपर्क चाकू के बीच आकर्षण को बढ़ाता है। GN19-12/400, 630 डिस्कनेक्ट स्विच में करंट के माध्यम से एक छोटी सी सीमा होती है, जिससे चुंबकीय लॉकिंग प्लेट की आवश्यकता समाप्त हो जाती है। हाई-वोल्टेज इलेक्ट्रिक आइसोलेशन स्विच में अत्याधुनिक और विश्वसनीय समाधान के लिए लुगाओ पर भरोसा करें।

परिचालन लागत वातावरण

1 परिवेश का तापमान: ऊपरी सीमा: +40ºC; निचली सीमा: -15ºC;

2 ऊंचाई 1000 मीटर से अधिक नहीं है.

3 सापेक्ष वायु आर्द्रता के लिए, दैनिक औसत 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है;

4 भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होती.

5 आग, विस्फोटक जोखिम, रासायनिक संक्षारण और हिंसक कंपन से मुक्त स्थानों पर स्थापित।

6 स्थापना स्थल ज्वलनशील पदार्थ, विस्फोटक जोखिम, रासायनिक संक्षारण आदि से मुक्त होगा
