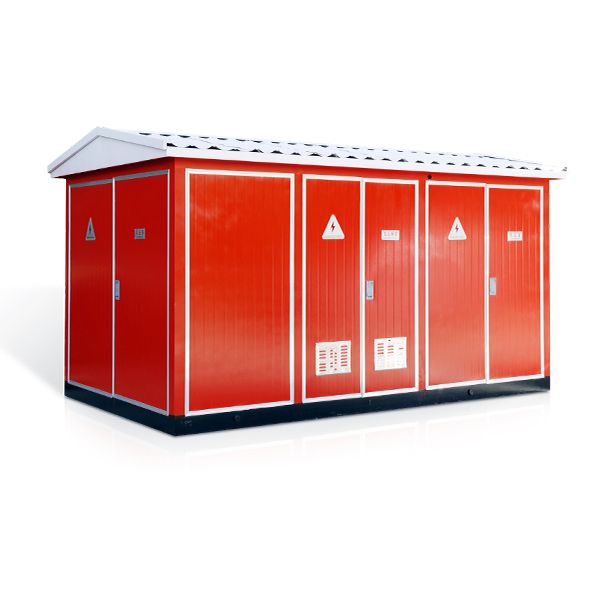

लियूगाओ एक समर्पित 24KV(20KV) स्मार्ट/कॉम्पैक्ट बॉक्स सबस्टेशन निर्माता के रूप में खड़ा है, 24kV (20kV) का XBZ2 इंटेलिजेंट/XBJ2 कॉम्पैक्ट बॉक्स-प्रकार सबस्टेशन, जिसे इसके बाद बॉक्स-प्रकार सबस्टेशन के रूप में जाना जाता है, विदेशी बॉक्स-प्रकार सबस्टेशन के लाभों का लाभ उठाता है। . इसमें राज्य ग्रिड स्वचालन और विद्युत ऊर्जा मानकों की आवश्यकताओं को पूरा करने के लिए नई तकनीकों, उन्नत विद्युत घटकों और एचवीआईएलवी स्वचालित तकनीक को शामिल किया गया है। सबस्टेशन को एचवी स्विचगियर, वितरण ट्रांसफार्मर, एलवी स्विचगियर, विद्युत ऊर्जा मीटरिंग उपकरण और बिजली मुआवजा उपकरण के साथ इकट्ठे एक बॉक्स या एकाधिक बॉक्स के रूप में कॉन्फ़िगर किया गया है। वितरण ग्रिड में स्वचालन प्राप्त करने, रिमोट कंट्रोल, सेंसिंग, सिग्नलिंग, विनियमन और ऊपरी-कंप्यूटर सिस्टम प्रबंधन को सक्षम करने के लिए एचवी और एलवी दोनों पक्षों पर इंटेलिजेंट मॉड्यूल स्थापित किए जाते हैं। यह उपकरण शहरी ऊंची इमारतों, आवासीय घरों, औद्योगिक और खनन उद्यमों, नगरपालिका निर्माणों और क्षणिक निर्माण परियोजनाओं सहित विभिन्न स्थानों के लिए उपयुक्त है। यह मजबूत विश्वसनीयता, कॉम्पैक्ट पदचिह्न, कम निवेश, आसान रखरखाव, विश्वसनीय संचालन, सौंदर्य उपस्थिति, लंबी सेवा जीवन और परिवेश के साथ सहज एकीकरण जैसे लाभ प्रदान करता है।

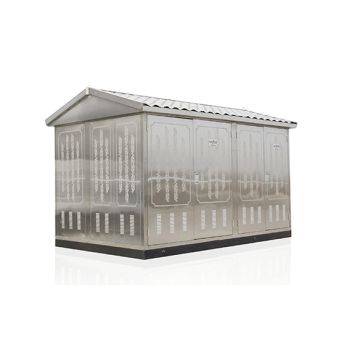

लिउगाओ 24KV(20KV) स्मार्ट/कॉम्पैक्ट बॉक्स सबस्टेशन आपूर्तिकर्ता है। बॉक्स शेल को सावधानीपूर्वक डिजाइन किया गया है, जो उन्नत विदेशी तकनीक से प्रेरणा लेता है, और मजबूती, गर्मी इन्सुलेशन, वेंटिलेशन, स्थिर प्रदर्शन, संक्षारण प्रतिरोध, धूल की रोकथाम, वॉटरप्रूफिंग जैसी विशेषताओं का दावा करता है। छोटे जानवरों की सुरक्षा, और सौंदर्य की दृष्टि से मनभावन उपस्थिति। स्टील प्लेट, कंपोजिट प्लेट, स्टेनलेस स्टील प्लेट, सीमेंट प्लेट सहित विभिन्न शैल सामग्रियां उपलब्ध हैं।
हाई-वोल्टेज कक्ष में XGN15, HXGN17, या KYN28A जैसे हाई-वोल्टेज स्विचगियर को समायोजित किया जाता है, जिससे हाई-वोल्टेज इनकमिंग लाइनों, हाई-वोल्टेज मीटरिंग और हाई-वोल्टेज आउटगोइंग लाइनों की सुविधा मिलती है। विभिन्न बिजली आपूर्ति मोड, जैसे रिंग नेटवर्क बिजली आपूर्ति, टर्मिनल बिजली आपूर्ति, और दोहरी बिजली आपूर्ति, को उच्च-वोल्टेज पक्ष पर व्यवस्थित किया जा सकता है। इसके अतिरिक्त, मीटरिंग आवश्यकताओं को पूरा करने के लिए उच्च-वोल्टेज मीटरिंग तत्व स्थापित किए जा सकते हैं। मुख्य स्विच आमतौर पर एक लोड स्विच या वैक्यूम सर्किट ब्रेकर का उपयोग करता है, जिसमें एंटी-मिसऑपरेशन कार्यक्षमता के साथ एक कॉम्पैक्ट और अच्छी तरह से डिजाइन की गई संरचना होती है।
लो-वोल्टेज कक्ष में जीजीडी, जीसीएस या एमएनएस जैसे लो-वोल्टेज स्विचगियर होते हैं, जो लो-वोल्टेज इनकमिंग लाइनों, प्रतिक्रियाशील मुआवजे और लो-वोल्टेज आउटगोइंग लाइनों का प्रबंधन करते हैं। लो-वोल्टेज पक्ष उपयोगकर्ताओं के लिए वांछित बिजली आपूर्ति योजना बनाने, बिजली वितरण, प्रकाश वितरण, प्रतिक्रियाशील मुआवजा और विद्युत ऊर्जा मीटरिंग जैसे कार्यों को पूरा करने के लिए एक पैनल-प्रकार या कैबिनेट-माउंटेड संरचना को अपनाता है। प्राथमिक स्विच अक्सर एक सार्वभौमिक सर्किट ब्रेकर या बुद्धिमान सर्किट ब्रेकर को नियोजित करता है, जो स्थापना में लचीलापन और संचालन में आसानी प्रदान करता है।
ट्रांसफार्मर कक्ष पूरी तरह से सीलबंद तेल में डूबे ट्रांसफार्मर या सूखे प्रकार के ट्रांसफार्मर के उपयोग की अनुमति देता है। तेल में डूबे ट्रांसफार्मर के विकल्पों में S9, S11, S13, या SH15 शामिल हैं, जबकि शुष्क प्रकार के ट्रांसफार्मर में SCB10, SCB11, SGB10, या SCBH15 शामिल हो सकते हैं। ग्राहक अधिक चयनात्मकता और लचीलापन प्रदान करते हुए, अपनी विशिष्ट आवश्यकताओं के अनुसार सेटअप को कॉन्फ़िगर कर सकते हैं।
बॉक्स कवर में एक डबल-लेयर संरचना है जिसमें फोम प्लास्टिक इंटरलेयर को भरता है, जो उत्कृष्ट गर्मी इन्सुलेशन प्रदान करता है। ट्रांसफार्मर कक्ष हीटिंग और कूलिंग उपकरणों के साथ-साथ एंटी-संघनन और स्वचालित तापमान नियंत्रण निगरानी से सुसज्जित है। धूल-रोधी उपकरणों को रणनीतिक रूप से दरवाजे की शीट और साइड प्लेट के बाहर लूवर्स पर रखा जाता है।
1. ऊंचाई: ≤1000 मी
2. परिवेश का तापमान: +40℃ से - 25℃
3. सापेक्ष आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90%
4. असामान्य गंभीर कंपन या प्रभाव
5. स्थापना के लिए वातावरण: बाहरी, कोई आग या विस्फोट का खतरा नहीं, कोई संक्षारक गैस या धूल नहीं, कोई तेज प्रभाव नहीं।
