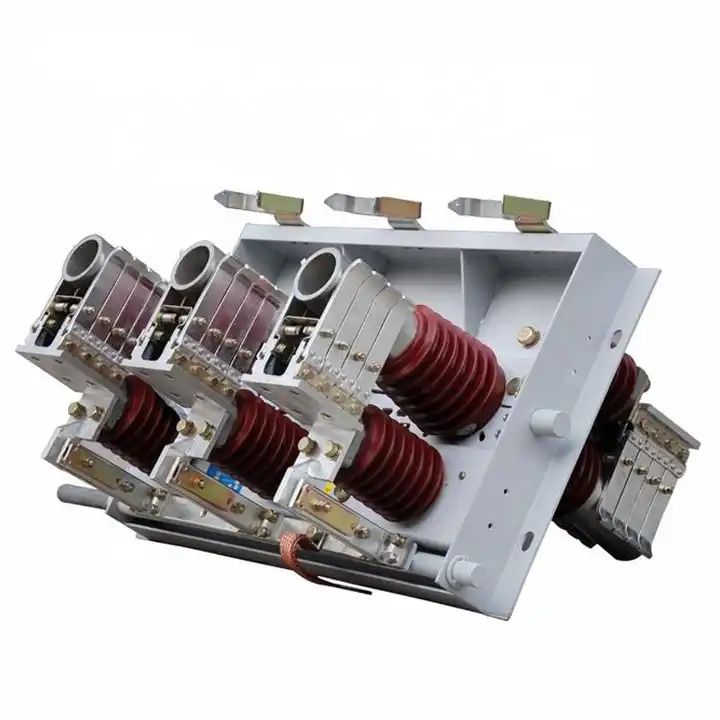

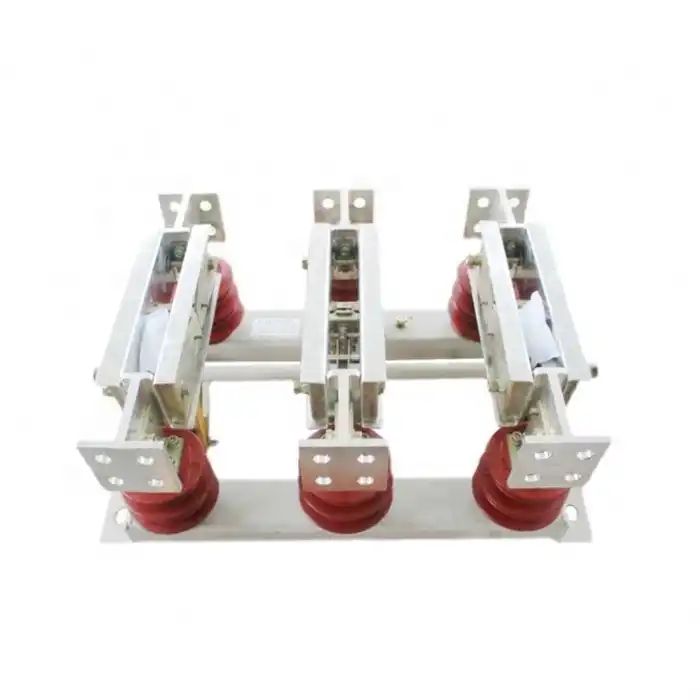

15KV इंडोर टाइप डिस्कनेक्टर स्विच

LuGao एक समर्पित 15KV इंडोर टाइप डिस्कनेक्टर स्विच निर्माता के रूप में खड़ा है। GN22-12(C) डिस्कनेक्टर एक इनडोर हाई-वोल्टेज स्विचगियर है जिसे तीन-चरण AC 50Hz और 12kV के रेटेड वोल्टेज के साथ बिजली प्रणालियों में उपयोग के लिए डिज़ाइन किया गया है। इसका प्राथमिक कार्य उपकरण पर कोई लोड न होने पर वोल्टेज स्थितियों के तहत लाइनों को कनेक्ट करना, डिस्कनेक्ट करना या स्विच करना है।

जांच भेजें

उत्पाद वर्णन

लुगाओ एक 15KV इंडोर टाइप डिस्कनेक्टर स्विच आपूर्तिकर्ता है। GN22-12 इनडोर हाई-वोल्टेज डिस्कनेक्ट स्विच 10kV, तीन-चरण एसी 50Hz के रेटेड वोल्टेज के लिए उपयुक्त है, और सर्किट ब्रेकर के रूप में बिजली प्रणाली के भीतर हाई-वोल्टेज स्विचगियर में उपयोग किया जाता है। बिना किसी लोड के वोल्टेज की स्थिति में। स्विच में एक नवीन, उचित और अद्वितीय संरचनात्मक डिज़ाइन है। यह दो-चरणीय एक्शन लॉकिंग विधि को नियोजित करता है, जो कम परिचालन बल के साथ उत्कृष्ट गतिशील और थर्मल स्थिरता प्रदान करता है। नई सामग्रियों और प्रक्रियाओं के साथ एपॉक्सी राल, इंसुलेटर और सिल्वर-प्लेटेड ब्रश का उपयोग अच्छी चालकता, कॉम्पैक्ट आकार और हल्के वजन सुनिश्चित करता है। आउटगोइंग टर्मिनल वैक्यूम सर्किट ब्रेकर और ऑयल सर्किट ब्रेकर के साथ आसान कनेक्शन की सुविधा प्रदान करते हैं, स्विच कैबिनेट की मात्रा कम करते हैं, संक्रमण जोड़ों को कम करते हैं और लागत कम करते हैं।

15KV इंडोर टाइप डिस्कनेक्टर स्विच ऑपरेटिंग वातावरण

स्थापना विधि: साइड-माउंटेड, मध्य-माउंटेड

परिवेशी वायु तापमान: ऊपरी सीमा +40C, निचली सीमा -30C; ;

ऊंचाई: ≤2000 मीटर (यदि ऊंचाई बढ़ाने की आवश्यकता है, तो रेटेड इन्सुलेशन स्तर तदनुसार बढ़ाया जाना चाहिए);

हवा का दबाव: 700Pa से अधिक नहीं (34m/s की हवा की गति के बराबर);

आयाम: भूकंप की तीव्रता 8 डिग्री;

संदूषण स्तर: कक्षा I;

अधिकतम दैनिक तापमान अंतर: 25C से अधिक नहीं।

15KV इंडोर टाइप डिस्कनेक्टर स्विच विशिष्टता

वस्तु		इकाई	डेटा
रेटेड वोल्टेज		के.वी	12
रेटेड आवृत्ति		हर्ट्ज	50
वर्तमान मूल्यांकित		A	1600~2000	2500~3150
रेटेड कम समय करंट झेलने के लिए		के.ए	40	50
रेटेड शिखर धारा का सामना करता है		के.ए	100	125
रेटेड शॉर्ट सर्किट अवधि		s	4
रेटेड इन्सुलेशन स्तर	1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है	के.वी	खम्भे से खम्भे और खम्भे से जमीन तक 42 फ्रैक्चर 40
	बिजली का आवेग वोल्टेज (पीक) का सामना करता है	के.वी	इंटर पोल और पोल से जमीन 75 फ्रैक्चर 85
