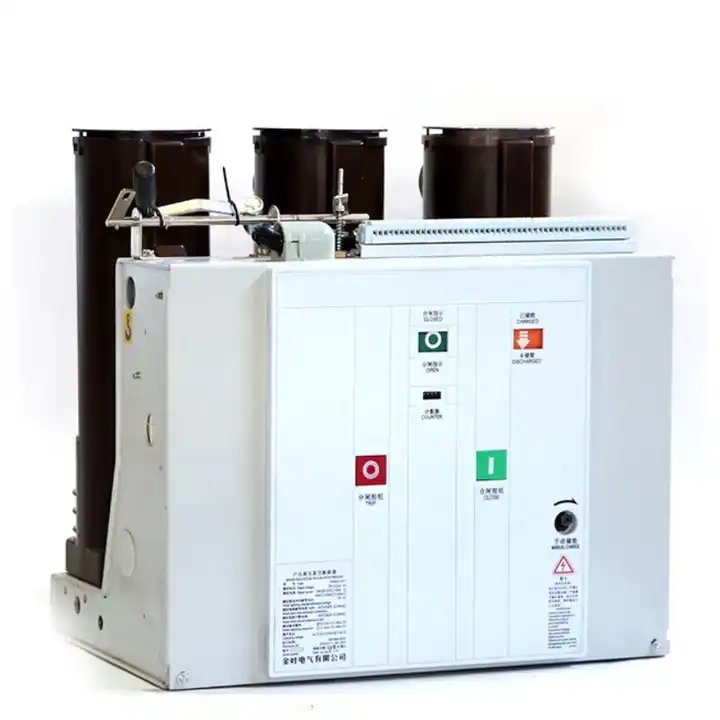

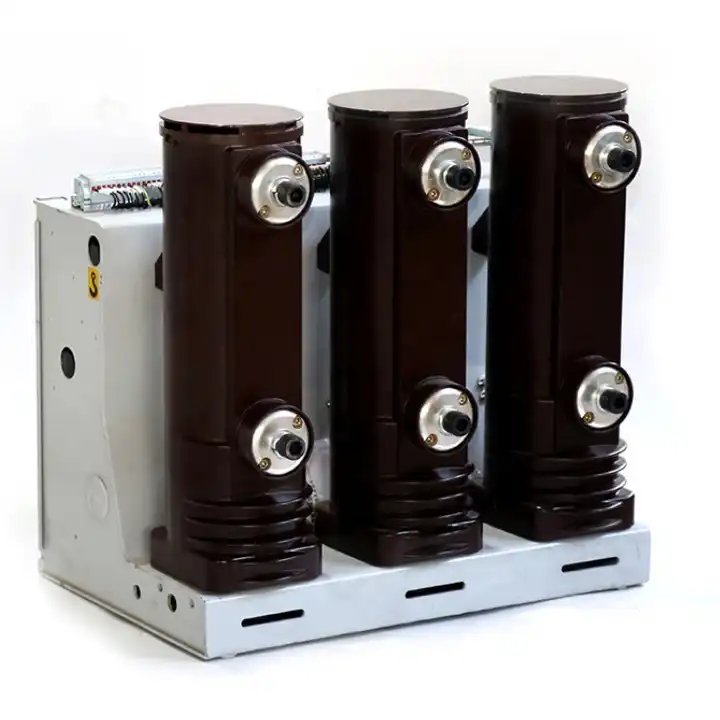

12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर
  • 12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर
  • 12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर
  • 12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर

12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर

लियूगाओ गर्व से एक समर्पित इनडोर वैक्यूम सर्किट ब्रेकर निर्माता के रूप में उद्योग का नेतृत्व करता है। हमारा प्रमुख उत्पाद, 12 केवी इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर, विशेष रूप से 50 हर्ट्ज की आवृत्ति और रेटेड वोल्टेज के साथ एसी तीन-चरण बिजली प्रणालियों में इनडोर उपयोग के लिए डिज़ाइन किया गया है। 12kV का। अपने मजबूत डिजाइन के अलावा, इस ब्रेकर का प्राथमिक कार्य विद्युत प्रणाली के भीतर एक सुरक्षा और नियंत्रण इकाई के रूप में उत्कृष्टता प्राप्त करना है। अत्याधुनिक समाधानों के लिए लियूगाओ को चुनें जो इनडोर वैक्यूम सर्किट ब्रेकरों में विश्वसनीयता और प्रदर्शन को फिर से परिभाषित करता है।

जांच भेजें

उत्पाद वर्णन

लिउगाओ साहसपूर्वक अग्रणी 220KV SF6 हेवी ड्यूटी हाई वोल्टेज सर्किट ब्रेकर आपूर्तिकर्ता के रूप में खड़ा है। यह वैक्यूम सर्किट ब्रेकर विशेष रूप से उन अनुप्रयोगों के लिए तैयार किया गया है, जो रेटेड ऑपरेटिंग करंट या कई शॉर्ट-सर्किट ब्रेकिंग करंट वाले स्थानों पर लगातार संचालन की मांग करते हैं। अत्याधुनिक तकनीक और मजबूत डिजाइन के साथ, लिउगाओ हाई-वोल्टेज सर्किट ब्रेकरों में बेजोड़ विश्वसनीयता और प्रदर्शन सुनिश्चित करता है। हेवी-ड्यूटी हाई वोल्टेज अनुप्रयोगों में मानकों को फिर से परिभाषित करने वाले अभूतपूर्व समाधानों के लिए लिउगाओ को चुनें। वैक्यूम सर्किट ब्रेकर के अद्वितीय फायदे उन्हें उन परिदृश्यों के लिए विशेष रूप से उपयुक्त बनाते हैं जो विश्वसनीय और लगातार स्विचिंग ऑपरेशन की मांग करते हैं।


इसके साइड-माउंटेड डिज़ाइन के साथ, VS1-12 वैक्यूम सर्किट ब्रेकर को इनडोर हाई-वोल्टेज अनुप्रयोगों की विशिष्ट आवश्यकताओं को पूरा करने के लिए इंजीनियर किया गया है। इसकी मजबूत संरचना और बेहतर प्रदर्शन विशेषताएँ इसे 12kV पर संचालित विद्युत प्रणालियों की सुरक्षा और नियंत्रण सुनिश्चित करने के लिए एक विश्वसनीय विकल्प बनाती हैं।

12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर ऑपरेटिंग वातावरण

परिवेश का तापमान:-10℃-+40℃

सापेक्ष आर्द्रता: एक दिन की औसत आर्द्रता 95% से अधिक नहीं होनी चाहिए। एक महीने की औसत आर्द्रता 90% से अधिक नहीं होनी चाहिए।

भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं.

संतृप्त वाष्प दबाव, एक दिन का औसत दबाव 2.2kPa से अधिक नहीं होना चाहिए; एक महीने का औसत दबाव अधिक नहीं होना चाहिए

Than1.8Kpa;

समुद्र तल से ऊँचाई:≤1000 मीटर (विशेष आवश्यकताओं को छोड़कर)

इसे आग, विस्फोट, गंभीर गंदगी आदि से रहित स्थानों पर स्थापित किया जाना चाहिए

12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर विशेषताएँ

1. वीसीबी की इस श्रृंखला में उचित, सुंदर और कॉम्पैक्ट व्यवस्था के साथ ऑपरेटिंग तंत्र और वीसीबी बॉडी के लिए एकीकृत डिजाइन का उपयोग किया जाता है।

2. वीसीबी की यह श्रृंखला अलग-अलग मौसम के प्रभाव के खिलाफ ऊर्ध्वाधर इन्सुलेशन हाउस को अनुकूलित करती है, यह बाहरी कारकों से होने वाले नुकसान के खिलाफ वीआईएस को प्रभावी ढंग से रोक सकती है।

3. निश्चित प्रकार और निकासी योग्य प्रकार की दो अलग-अलग स्थापना इकाइयां विभिन्न स्विचगियर के लिए अलग-अलग आवश्यकताओं को पूरा कर सकती हैं।

12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर विशिष्टता

नहीं। वस्तु इकाइयों पैरामीटर
1 रेटेड वोल्टेज के। वी 12
2 वर्तमान मूल्यांकित A 630~1250 1250 1250
3 रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट के.ए 20 25 31.5
4 रेटेड शॉर्ट-सर्किट क्लोजिंग करंट के.ए 50 63 80
5 रेटेड शिखर धारा का सामना करता है के.ए 50 63 80
6 4S रेटेड शॉर्ट-सर्किट करंट का सामना करता है के.ए 20 25 31.5
7 रेटेड 1 मिनट बिजली आवृत्ति वोल्टेज के। वी 42 (फ्रैक्चर 48)
इन्सुलेशन स्तर बिजली का आवेग वोल्टेज का सामना करता है (पीक) 75 (फ्रैक्चर 65)
8 रेटेड संचालन अनुक्रम O- 0.3S-CO-180S-CO
9 तंत्र जीवन टाइम्स 10000
10 रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट के खुलने का समय टाइम्स 50
11 रेटेड ऑपरेटर समापन वोल्टेज (डीसी) V एसी/डीसी 220,110
12 रेटेड ऑपरेटर ओपनिंग वोल्टेज (डीसी) V एसी/डीसी 220,110
13 खुले संपर्क के बीच क्लीयरेंस मिमी 11 ± 1
14 ओवर-ट्रैवल (संपर्क स्प्रिंग संपीड़न डिग्री) मिमी 3.5 ± 0.5
15 तीन चरण बिंदु, समापन बाउंस समय एमएस ≤2
16 संपर्क बंद होने का बाउंस समय एमएस ≤2
17 औसत खुलने की गति एमएस 1.1 ± 0.2
18 औसत समापन गति एमएस 0.6 ± 0.2
19 प्रारंभिक उच्चतम ऑपरेटिंग वोल्टेज s ≤0.05
समय सबसे कम ऑपरेटिंग वोल्टेज ≤0.08
20 बंद करने का समय s 0.1
21 गतिशील और स्थैतिक संपर्क ने संचयी मोटाई पहनने की अनुमति दी मिमी 3

12KV इंडोर स्मार्ट पैनल बोर्ड वैक्यूम सर्किट ब्रेकर विशेषताएं

फ़ैक्टरी शूट

पैकेजिंग
