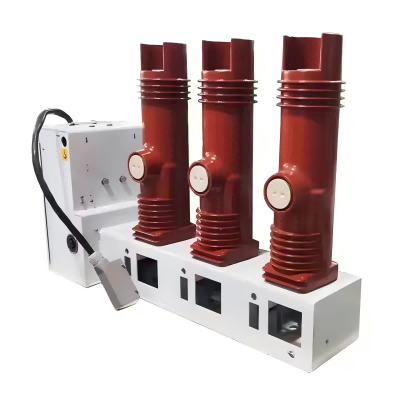

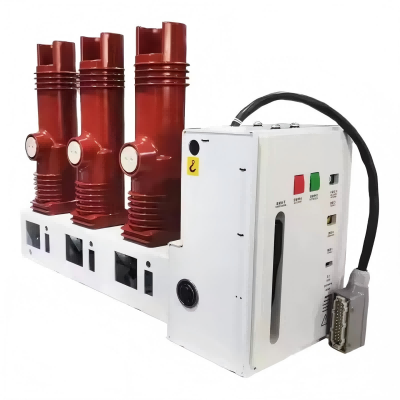

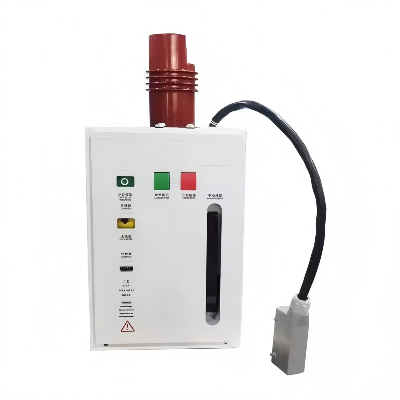

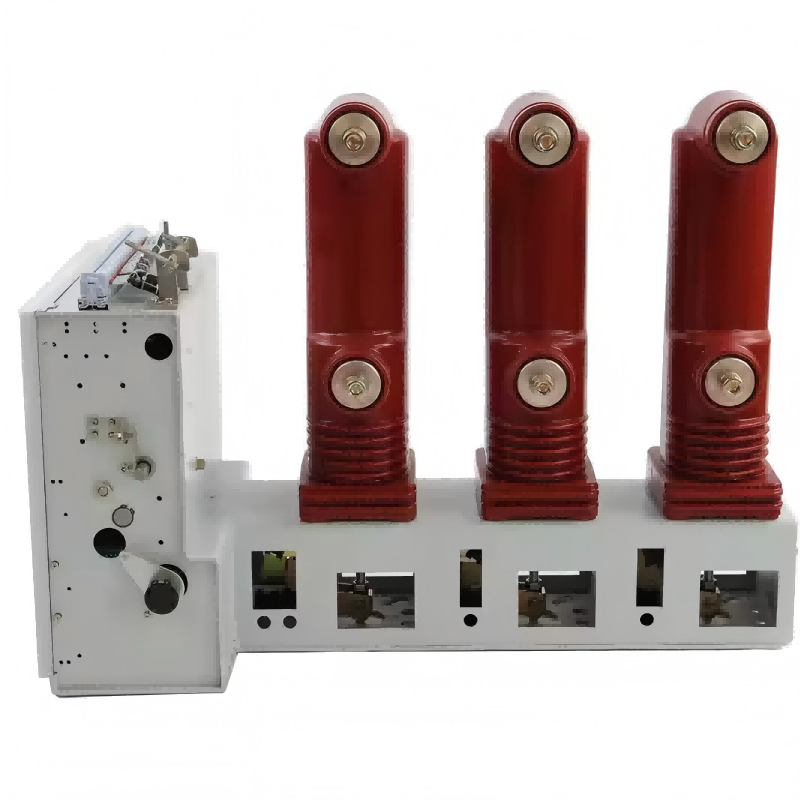

12KV 24KV 36KV HV और MV साइड माउंटेड स्मार्ट वैक्यूम सर्किट ब्रेकर फॉर स्विचगियर

स्विचगियर के लिए 12KV, 24KV, 36KV HV और MV साइड-माउंटेड स्मार्ट वैक्यूम सर्किट ब्रेकर पावर डिस्ट्रीब्यूशन सिस्टम में एक कोर प्रोटेक्शन डिवाइस है। यह सॉलिड-पोल तकनीक का उपयोग करता है, जो कि एपॉक्सी राल में वैक्यूम इंटरप्रेटर को एकीकृत करने के लिए है, जो इन्सुलेशन की शक्ति और प्रदूषण प्रतिरोध को बढ़ाता है। इसमें उच्च गति और विश्वसनीय उद्घाटन और समापन संचालन के लिए एक स्थायी चुंबकीय ऑपरेटिंग तंत्र भी है। इसकी मुख्यधारा ट्रॉली-प्रकार की संरचना मूल रूप से मानक केंद्र-माउंटेड स्विचगियर मॉडल, जैसे कि KYN28 और XGN मॉडल के लिए अनुकूल है। यह 630a से 3150a की रेटेड वर्तमान सीमा का समर्थन करता है और 20ka से 40Ka के वर्तमान स्तर को बाधित करता है। इसका कॉम्पैक्ट डिज़ाइन, रखरखाव-मुक्त संचालन, और उत्कृष्ट पर्यावरण अनुकूलनशीलता इसे सबस्टेशन, औद्योगिक और खनन बिजली वितरण, और बड़े पैमाने पर भवन बिजली आपूर्ति परिदृश्यों में ट्रांसफॉर्मर, मोटर्स और कैपेसिटर बैंकों के संरक्षण और नियंत्रण के लिए व्यापक रूप से लागू करता है।

परिचालन लागत वातावरण

• परिवेश का तापमान: 40 ° C से अधिक नहीं, -10 ° C से कम नहीं (-30 ° C पर भंडारण और परिवहन की अनुमति);

• ऊंचाई: 1000 मीटर से अधिक नहीं (यदि ऊंचाई बढ़ जाती है, तो रेटेड इन्सुलेशन स्तर तदनुसार बढ़ाया जाएगा);

• सापेक्ष आर्द्रता: दैनिक औसत मूल्य 95%से अधिक नहीं है, संतृप्त वाष्प दबाव का दैनिक औसत मूल्य 2.2kpa से अधिक नहीं है, मासिक औसत मूल्य 1.8kpa से अधिक नहीं है;

• भूकंपीय तीव्रता: परिमाण 8 से अधिक नहीं;

• आग, विस्फोट, गंभीर संदूषण, रासायनिक संक्षारण, या गंभीर कंपन से मुक्त स्थान।

विनिर्देश

उत्पाद विवरण
