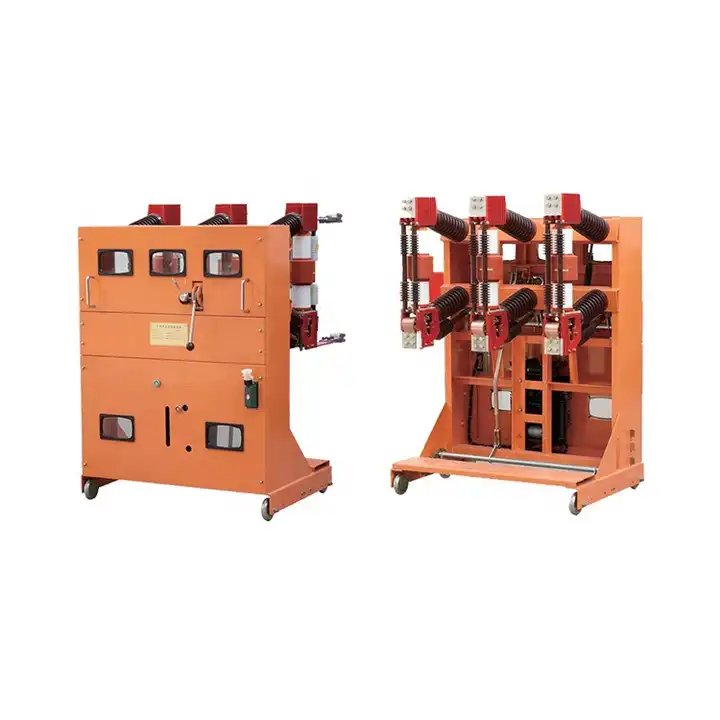

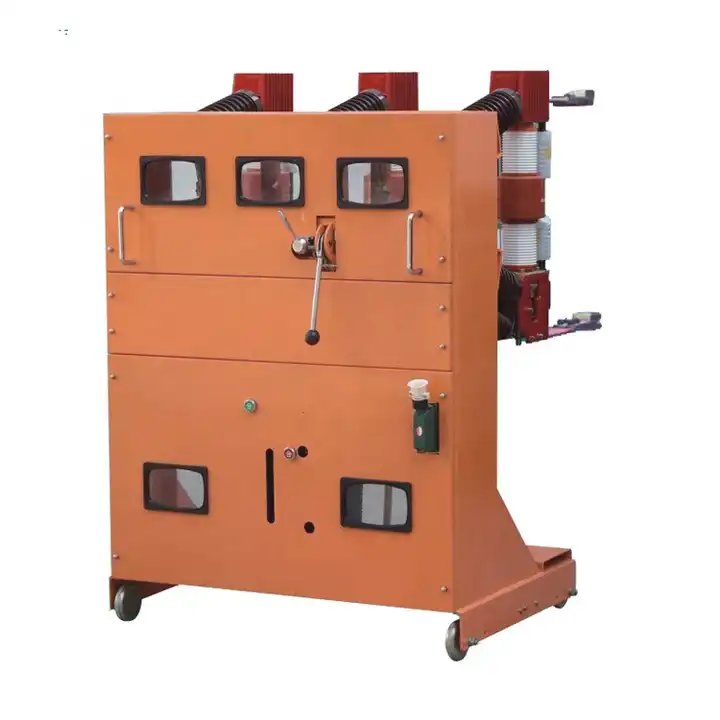

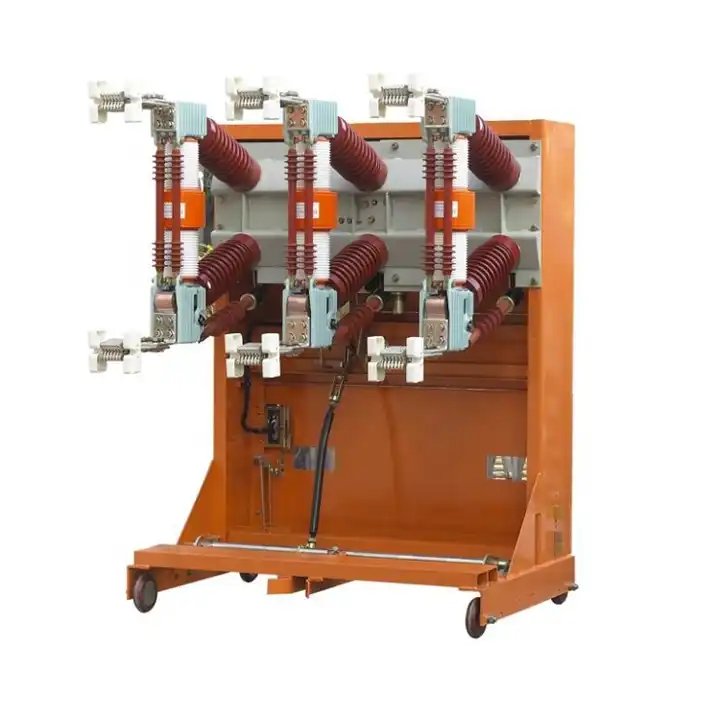

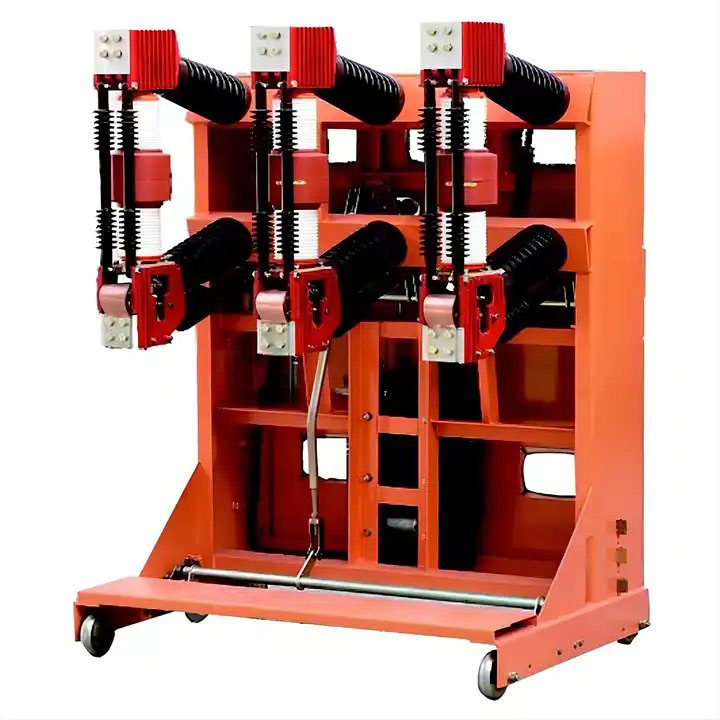

40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV
  • 40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV
  • 40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV
  • 40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV
  • 40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV

40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV

लियूगाओ गर्व से एक अग्रणी इनडोर वैक्यूम सर्किट ब्रेकर निर्माता के रूप में खड़ा है, जिसमें 40.5KV ऑटोमेटिक क्लोजिंग वैक्यूम सर्किट ब्रेकर 40.5KV है - 40.5kV के रेटेड वोल्टेज वाला एक इनडोर हाई-वोल्टेज विद्युत उपकरण, जो तीन-चरण एसी 50 हर्ट्ज पर काम करता है। औद्योगिक और खनन उद्यमों, सबस्टेशनों और ट्रांसमिशन और वितरण प्रणालियों के लिए तैयार, यह ब्रेकर विश्वसनीय नियंत्रण और सुरक्षा स्विचिंग प्रदान करता है। धातुकर्म और इलेक्ट्रिक आर्क स्टील बनाने में अनुप्रयोगों के लिए इसकी असाधारण उपयुक्तता, जहां लगातार संचालन आवश्यक है, इसे अलग करती है। जीबी 1984-89 "एसी हाई वोल्टेज सर्किट ब्रेकर" मानक के अनुरूप, लियूगाओ आपको अत्याधुनिक समाधानों का अनुभव करने के लिए आमंत्रित करता है जो इनडोर वैक्यूम सर्किट ब्रेकरों में विश्वसनीयता और प्रदर्शन को फिर से परिभाषित करते हैं।

जांच भेजें

उत्पाद वर्णन

लियूगाओ एक समर्पित इनडोर वैक्यूम सर्किट ब्रेकर निर्माता के रूप में खड़ा है, ZN23-40.5 वैक्यूम सर्किट ब्रेकर इनडोर हाई-वोल्टेज बिजली वितरण उपकरण हैं जो 40.5kV के रेटेड वोल्टेज के लिए डिज़ाइन किए गए हैं और तीन-चरण एसी 50 हर्ट्ज पर काम करते हैं। इन्हें JYN1-35 और GBC-35 स्विचगियर के साथ सहजता से एकीकृत किया जा सकता है। ये सर्किट ब्रेकर बिजली संयंत्रों और सबस्टेशनों जैसी सुविधाओं में बिजली पारेषण और वितरण प्रणालियों को नियंत्रित और संरक्षित करने के लिए उपयुक्त हैं। विशेष रूप से, वे लगातार संचालन वाले अनुप्रयोगों में उत्कृष्टता प्राप्त करते हैं, जैसे कि धातुकर्म और आर्क स्टील उद्योगों में।


हैंडकार्ट प्रकार के डिज़ाइन की विशेषता, ZN23-40.5 वैक्यूम सर्किट ब्रेकर आसान रखरखाव के लिए एक सुविचारित संरचना का दावा करते हैं। वे या तो CD10-Ⅱ इलेक्ट्रोमैग्नेटिक ऑपरेटिंग मैकेनिज्म या CT19-BN स्प्रिंग ऑपरेटिंग मैकेनिज्म से सुसज्जित हैं। ये ब्रेकर विशेष रूप से GBC-40.5, JYN1-40.5 और अन्य उच्च कैबिनेट जैसे उच्च-वोल्टेज स्विचगियर में स्थापना के लिए डिज़ाइन किए गए हैं।

40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV ऑपरेटिंग वातावरण

1. परिवेशी वायु तापमान की ऊपरी सीमा +40"C से अधिक नहीं है, और निचली सीमा -10°C से कम नहीं है (-30°C पर भंडारण और परिवहन की अनुमति है):


2. उन क्षेत्रों में जहां ऊंचाई 1000 मीटर से अधिक नहीं है, जब उत्पाद का उपयोग 7.2 केवी प्रणाली में किया जाता है, तो लागू ऊंचाई को 3000 मीटर तक बढ़ाया जा सकता है;


3. सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है;


4. संतृप्त वाष्प दबाव: दैनिक औसत मूल्य 2.2x 103MPa से अधिक नहीं है, मासिक औसत मूल्य 1.8x 103MPa से अधिक नहीं है, और आर्द्रता अवधि के दौरान तापमान तेजी से गिरने पर संक्षेपण हो सकता है;


5. स्थापना स्थल बार-बार होने वाले हिंसक कंपन से मुक्त होना चाहिए;


6. आसपास की हवा संक्षारक या ज्वलनशील गैसों और जल वाष्प से अत्यधिक प्रदूषित नहीं होनी चाहिए;


7. स्थापना स्थल को सूखा और साफ रखा जाना चाहिए;


8. भूकंपीय तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए.

40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV विशिष्टता

नहीं। वस्तु इकाई डेटा
1 रेटेड वोल्टेज के। वी 40.5
2 रेटेड इन्सुलेशन (1 मिनट बिजली आवृत्ति वोल्टेज का सामना) के। वी 95
3 रेटेड इन्सुलेशन (रेटेड बिजली आवेग वोल्टेज का सामना) A 185
4 मूल्यांकन आवृत्ति हर्ट्ज 50
5 वर्तमान मूल्यांकित A 630/1250/1600/2000/2500
6 रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट Ka 25/31.5
7 रेटेड पीक सहनशील करंट Ka 63 /80
8.ए रेटेड शॉर्ट-सर्किट मेकिंग करंट Ka 63 /80
8.बी रेटेड शॉर्ट-सर्किट करंट ब्रेकिंग टाइम्स t 20
9 ब्रेकिंग टाइम एमएस ≤80
10 रेटेड थर्मल स्थिरीकरण समय s 4
11 संचालन का रेटेड अनुक्रम / O-0.3s-CO-180s-CO
12 रेटेड ऑपरेटिंग वोल्टेज V एसी110/एसी 220/डीसी110/डीसी 220
13 क्लोजिंग और ओपनिंग कॉइल का रेटेड वर्किंग करंट / 1.05(110वी) / 0.96(220वी)
14 चरण केंद्र की दूरी मिमी 300±1.5 / 380±1.5 / 440± 1.5
15 संपर्कों की स्वीकार्य घिसाव मोटाई मिमी ≤3
16 प्रत्येक चरण के लिए मुख्य सर्किट प्रतिरोध एमΩ 80
17 यांत्रिक जीवनकाल F 10000


नहीं। वस्तु इकाई डेटा
1 संपर्क दूरी मिमी 20±2
2 यात्रा मिमी 4±1
3 औसत समापन गति एमएस 0.6±0.2
4 औसत खुलने की गति एमएस 1.6±0.3
5 बंद करने का समय एमएस 50~85
6 खुलने का समय एमएस 40~85
7 संपर्क बंद करने का बाउंस समय एमएस ≤3
8 तीन चरणों में समापन और विभिन्न चरणों में खुलना एमएस ≤2
9 बफ़र स्ट्रोक मिमी 17

40.5KV स्वचालित समापन वैक्यूम सर्किट ब्रेकर 40.5KV विशेषताएं

फ़ैक्टरी शूट

पैकेजिंग
