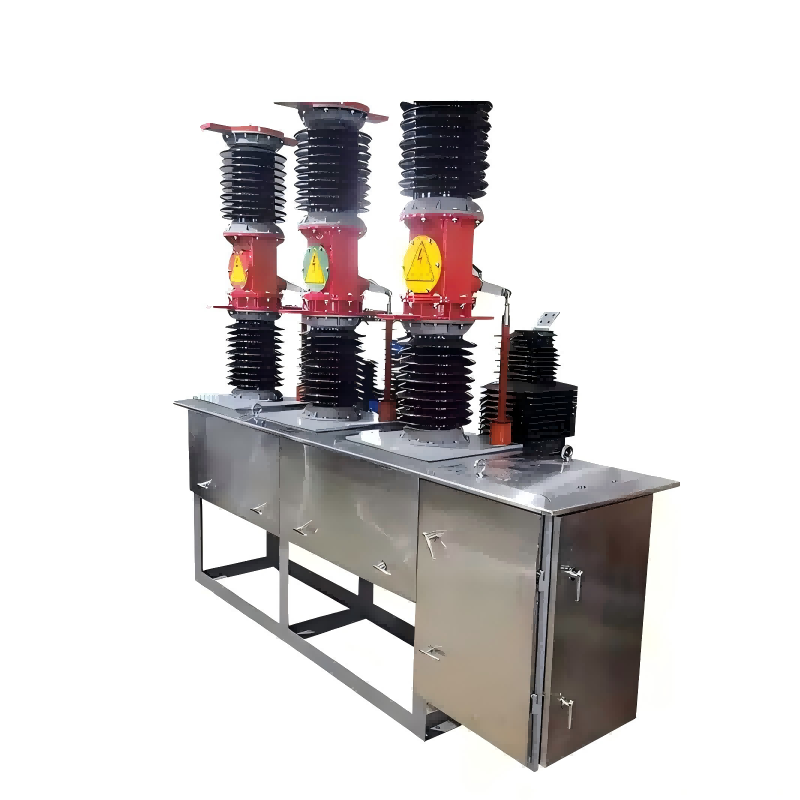

ZW7 33kv 40.5kv आउटडोर सबस्टेशन प्रकार उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर

लूगाओ के 220kV पोर्सिलेन-इंसुलेटेड सर्ज अरेस्टर ओवरवॉल्टेज सुरक्षा उपकरण हैं जो बड़े सबस्टेशनों और यूएचवी ट्रांसमिशन लाइनों में उपयोग के लिए उपयुक्त हैं। लुगाओ अग्रणी अत्याधुनिक पोर्सिलेन सिंटरिंग तकनीक और एक समर्पित उत्पादन लाइन का उपयोग करता है, जो प्रति माह सैकड़ों इकाइयों का उत्पादन करने में सक्षम है। ये उत्पाद जीबी और आईईसी मानकों का पूरी तरह से अनुपालन करते हैं। विश्वसनीय उत्पाद गुणवत्ता सुनिश्चित करने के लिए प्रत्येक अरेस्टर व्यापक प्रकार और फ़ैक्टरी परीक्षण से गुजरता है।

नमूना:7

जांच भेजें

उत्पाद वर्णन

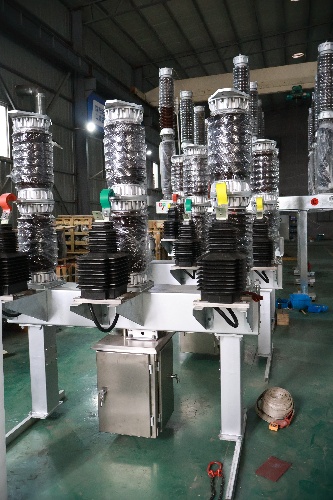

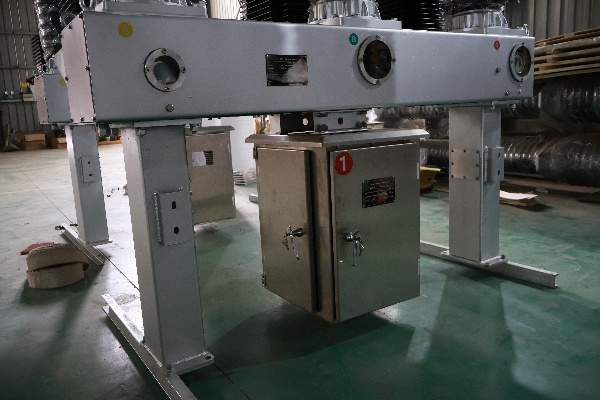

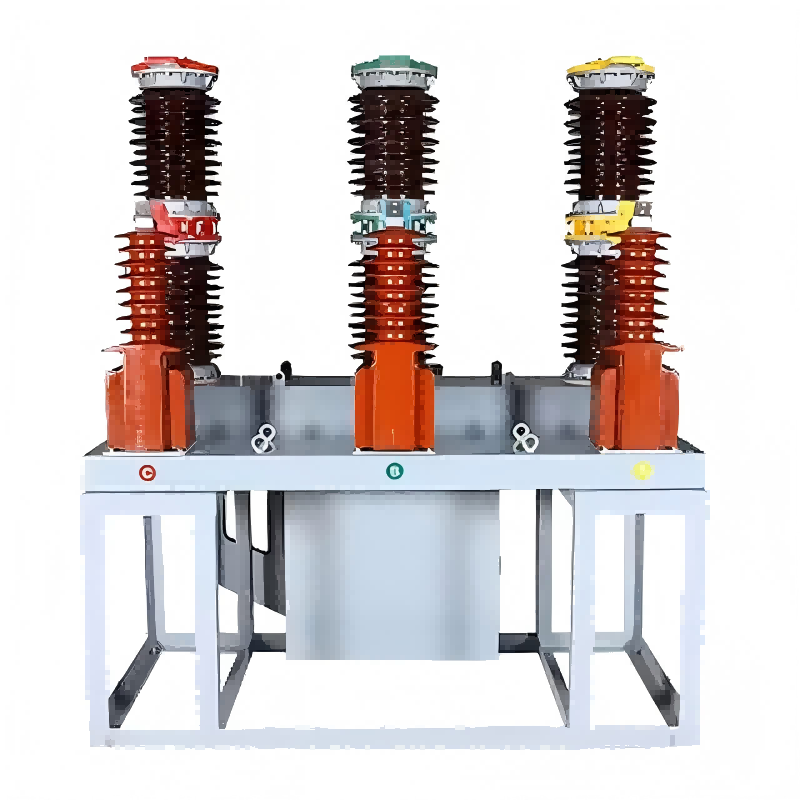

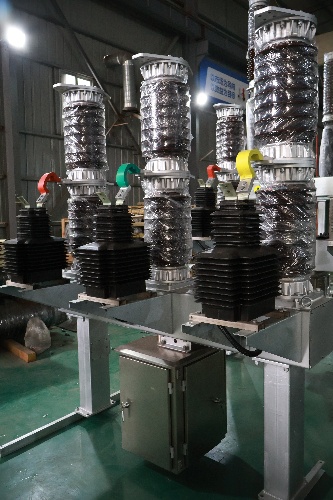

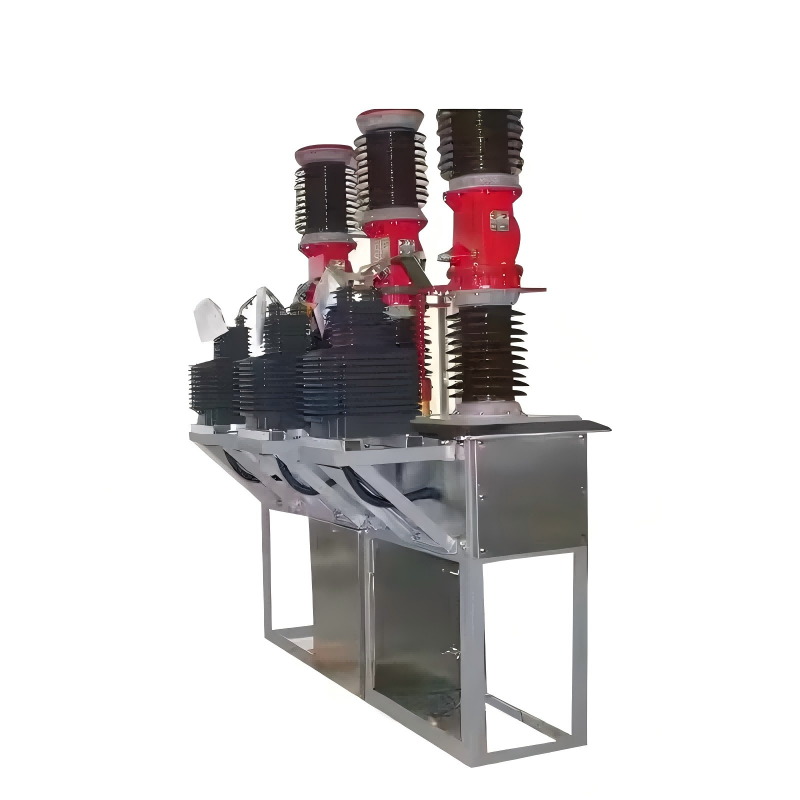

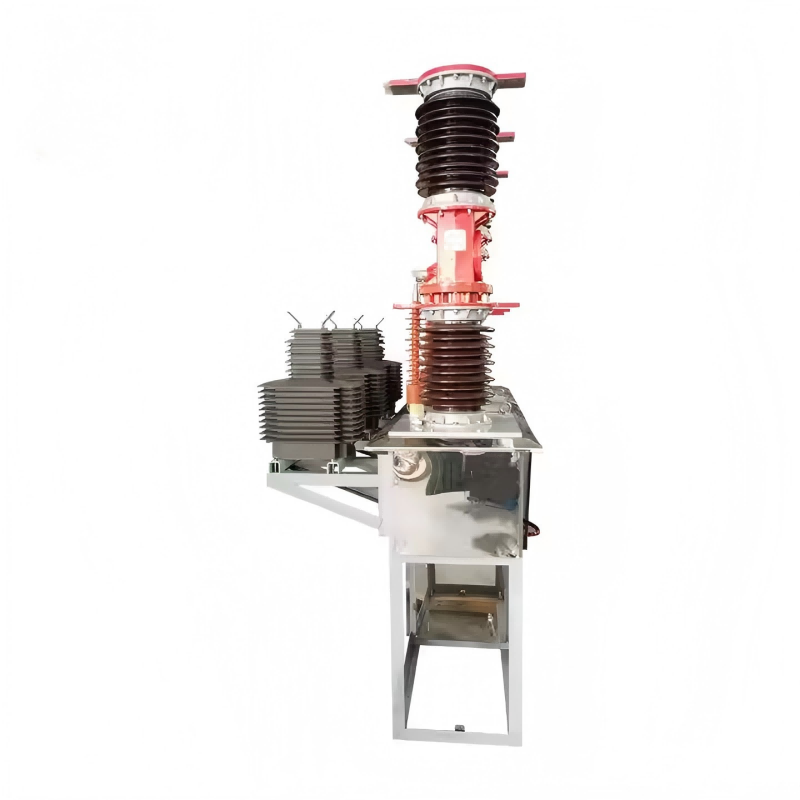

लुगाओ के ZW7 आउटडोर पोल-माउंटेड हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर मुख्य रूप से सबस्टेशन निकास, औद्योगिक और खनन उद्यमों में बिजली वितरण और शहरी और ग्रामीण पावर ग्रिड में लाइन सुरक्षा और नियंत्रण के लिए उपयोग किए जाते हैं। यह उत्पाद SF6 गैस इन्सुलेशन के साथ संयुक्त वैक्यूम आर्क बुझाने वाले सिद्धांत का उपयोग करता है, जो गैस इन्सुलेशन की उत्कृष्ट आउटडोर अनुकूलन क्षमता के साथ वैक्यूम स्विच के उच्च व्यवधान प्रदर्शन को जोड़ता है। यह बाहरी पोल-माउंटेड इंस्टॉलेशन, लगातार संचालन और उच्च ऊंचाई वाले स्थानों के लिए उपयुक्त है।

ZW7 श्रृंखला सर्किट ब्रेकर 1250A से 2500A तक की रेटेड धाराओं के साथ उच्च-प्रदर्शन वाले वैक्यूम इंटरप्टर्स का उपयोग करते हैं। वे रखरखाव-मुक्त हैं, उनका विद्युत जीवन लंबा है, और कम कटऑफ करंट प्रदान करते हैं। स्प्रिंग-लोडेड ऑपरेटिंग तंत्र रिमोट कंट्रोल और ऑटोमेशन सिस्टम एकीकरण का समर्थन करते हुए, इलेक्ट्रिक और मैनुअल दोनों ऑपरेशन की अनुमति देता है। स्टेनलेस स्टील हाउसिंग IP65 रेटिंग प्राप्त करती है, जो विभिन्न बाहरी वातावरणों को प्रभावी ढंग से सहन करती है। इसका कॉम्पैक्ट और हल्का डिज़ाइन उपयोगिता खंभों या बाहरी प्लेटफार्मों पर सीधे स्थापना की अनुमति देता है। लुगाओ के सर्किट ब्रेकरों को एक व्यापक गुणवत्ता नियंत्रण प्रक्रिया से गुजरना पड़ा है, जिसमें बिजली आवृत्ति झेलने वाले वोल्टेज और बिजली वृद्धि परीक्षण के लिए प्रकार के परीक्षणों का एक पूरा सेट शामिल है। उन्हें सीई और आईएसओ जैसे कई अंतरराष्ट्रीय प्रमाणपत्र भी प्राप्त हुए हैं। लुगाओ में एक स्वचालित उत्पादन लाइन और परीक्षण उपकरणों का एक व्यापक सूट है, जो उच्च उत्पादन मात्रा और उच्च गुणवत्ता दोनों सुनिश्चित करता है। प्रत्येक सर्किट ब्रेकर को फैक्ट्री छोड़ने से पहले यांत्रिक संचालन और प्रदर्शन परीक्षण के 200 से अधिक चक्रों से गुजरना पड़ता है। लुगाओ ग्राहकों की जरूरतों को पूरा करने के लिए कस्टम विशिष्टताओं को डिजाइन करते हुए अनुकूलित सेवाएं प्रदान करता है। हम मानक मॉडलों की पर्याप्त सूची बनाए रखते हैं और स्थापना मार्गदर्शन, कमीशनिंग और आजीवन रखरखाव सहायता प्रदान करते हैं।

ZW7 हाई वोल्टेज वैक्यूम सर्किट ब्रेकर तकनीकी विशिष्टताएँ

लेफ्टिनेंट	इकाई	पैरामीटर
वोल्टेज, वर्तमान पैरामीटर
रेटेड वोल्टेज	के.वी	40.5
रेटेड कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (1 मिनट)	के.वी	95
रेटेड बिजली का आवेग वोल्टेज (पीक) का सामना करता है	के.वी	185
वर्तमान मूल्यांकित	A	1250，1600，2000
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट	के.वी	25,31.5
रेटेड संचालन अनुक्रम		0-0.3s-C0-180s-C0
रेटेड शॉर्ट-सर्किट करंट ब्रेकिंग टाइम	टाइम्स	12
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)	KA	63.80
रेटेड शिखर धारा का सामना करता है	KA	63.80
रेटेड कम समय में करंट झेलने वाला	KA	25,31.5
रेटेड शॉर्ट-सर्किट वर्तमान अवधि	S	4
औसत उद्घाटन वेग	एमएस	1.5±0.2
औसत समापन गति	एमएस	0.7±0.2
संपर्क बंद होने का बाउंस समय	एमएस	＜5
तीन-चरण बंद (खुला) सिंक्रनाइज़ेशन त्रुटि	एमएस	＜2
बंद करने का समय	एमएस	<150
खुलने का समय	एमएस	<60
यांत्रिक जीवन	टाइम्स	10000
रेटेड परिचालन वोल्टेज और सहायक सर्किट रेटेड वोल्टेज	V	DC220.AC220
प्रत्येक चरण में वृत्त का डीसी प्रतिरोध (ट्रांसफार्मर सहित नहीं)	μQ	<100
गतिशील, स्थिर संपर्क ने मोटाई कम करने की अनुमति दी	मिमी	3
वज़न	के.जी	800
