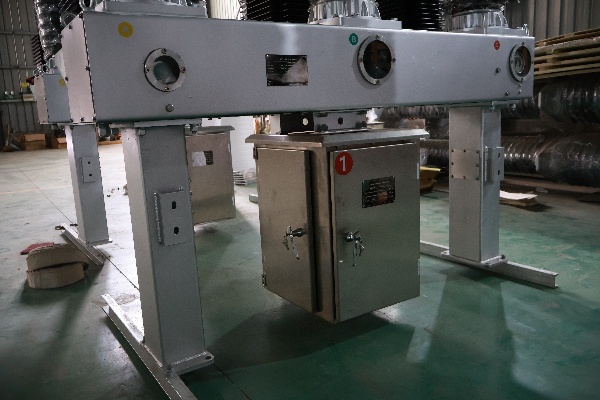

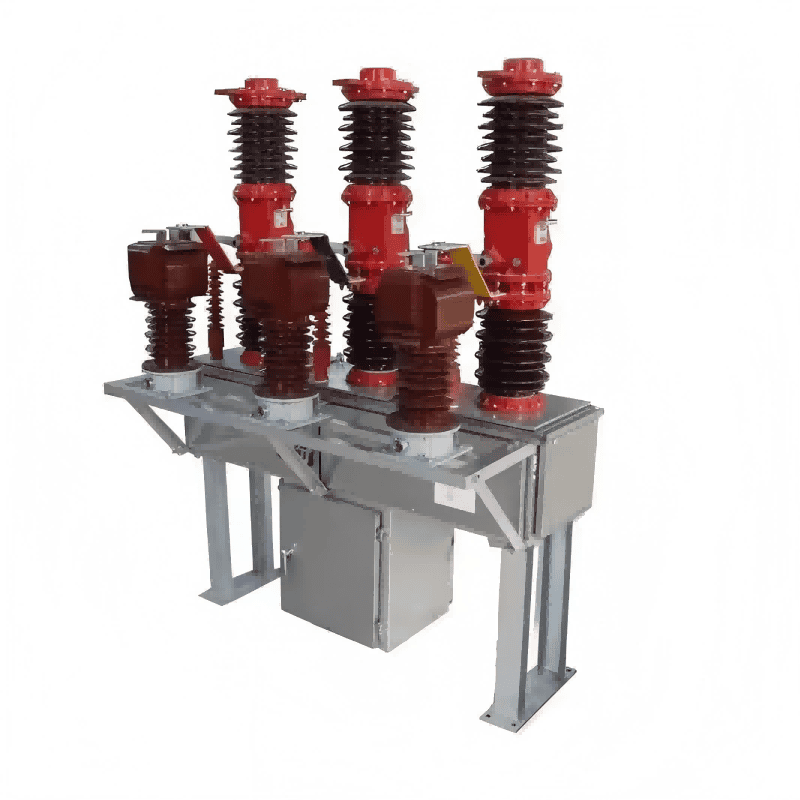

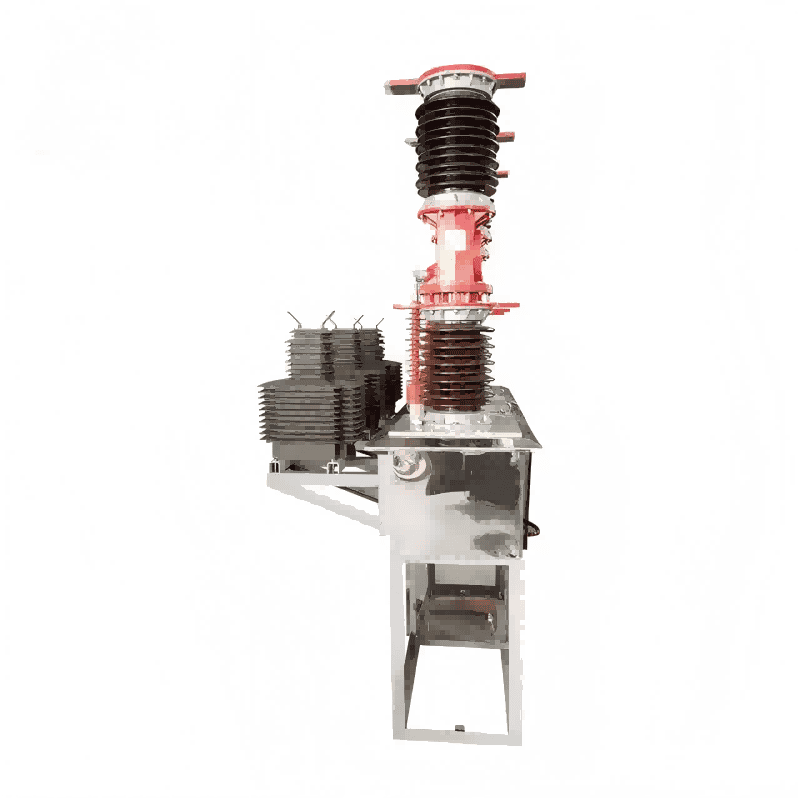

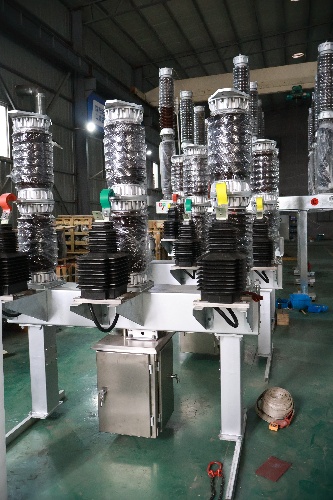

ट्रांसफार्मर के साथ तीन चरण उच्च वोल्टेज 35KV 40.5KV वैक्यूम सर्किट ब्रेकर

लुगाओ का स्वतंत्र रूप से विकसित और उत्पादित तीन चरण उच्च वोल्टेज 35KV 40.5KV ट्रांसफार्मर के साथ वैक्यूम सर्किट ब्रेकर अंतर-शहर बिजली वितरण नेटवर्क के लिए उपयुक्त है, जो पावर ग्रिड के सुरक्षित संचालन को सुनिश्चित करता है और शॉर्ट-सर्किट सुरक्षा प्रदान करता है। इसमें सीलिंग का प्रदर्शन अच्छा है और इसे स्थापित करना और रखरखाव करना आसान है। इसकी देश-विदेश में ग्राहकों ने सराहना की है।

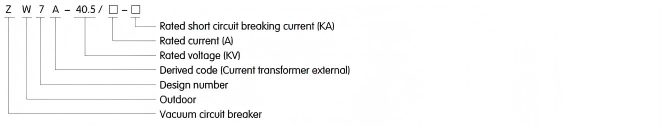

नमूना:ZW7-40.5

जांच भेजें

उत्पाद वर्णन

उत्पाद परिचय

ट्रांसफार्मर के साथ तीन चरण उच्च वोल्टेज 35 केवी 40.5 केवी वैक्यूम सर्किट ब्रेकर 50 हर्ट्ज और 40.5 केवी के रेटेड वोल्टेज पर चलने वाले तीन चरण बिजली प्रणालियों में उपयोग के लिए डिज़ाइन किए गए हैं। इनका उपयोग लोड करंट, ओवरलोड करंट और शॉर्ट-सर्किट करंट को डिस्कनेक्ट और कनेक्ट करने के लिए किया जाता है।

विनिर्देश

नहीं।	विवरण			इकाई	डेटा
1	रेटेड वोल्टेज			के.वी	40.5
2	रेटेड इन्सुलेशन स्तर	1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है	सूखा परीक्षण	के.वी	95
		1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है	गीला परीक्षण		80
		बिजली का आवेग वोल्टेज (पीक) का सामना करता है			185
3	वर्तमान मूल्यांकित			A	1250；1600；2500
4	रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट			के.ए	20；25；31.5
5	रेटेड संचालन अनुक्रम				O-0.3s-CO- 180s-CO
6	रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट चक्र			बार	12
7	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक वैल्यू)			के.ए	50;63;80
8	रेटेड शिखर धारा का सामना करता है			के.ए	50;63;80
9	रेटेड शॉर्ट-सर्किट करंट का सामना करता है			के.ए	20;25;31.5
10	रेटेड शॉर्ट-सर्किट अवधि			S	4
11	संपर्क खोलने की दूरी			मिमी	22±2
12	संपर्क खोलने की दूरी			मिमी	4±1
13	औसत यात्रा गति			एमएस	1.5±0.2
14	औसत समापन गति			एमएस	0.7±0.2
15	संपर्क बंद होने का बाउंस समय			एमएस	≤2
16	तीन-चरण मुख्य ब्रेकर (उप)स्विचिंग सिंक्रनाइज़ेशन समय अंतर			एमएस	≤2
17	बंद करने का समय			एमएस	≤150
18	यात्रा का समय			एमएस	≤60
19	यांत्रिक जीवन काल			बार	10000
20	रेटेड ऑपरेटिंग वोल्टेज - सहायक सर्किट का वोल्टेज			V	DC110/220 AC110/220
21	प्रत्येक चरण सर्किट का डीसी प्रतिरोध (ट्रांसफार्मर को छोड़कर)			μΩ	≤100
22	वज़न			के.जी	800
