आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर

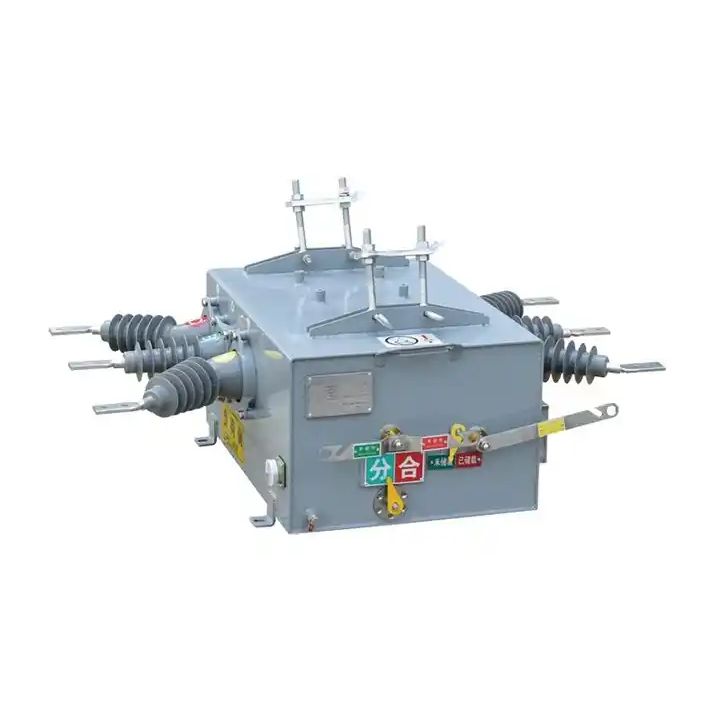

  • आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकरआउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर

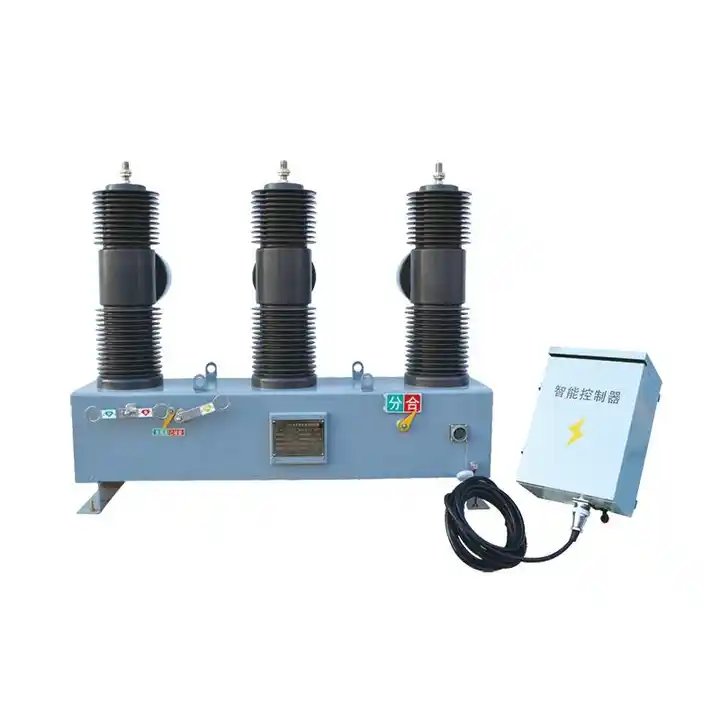

  • आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकरआउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर

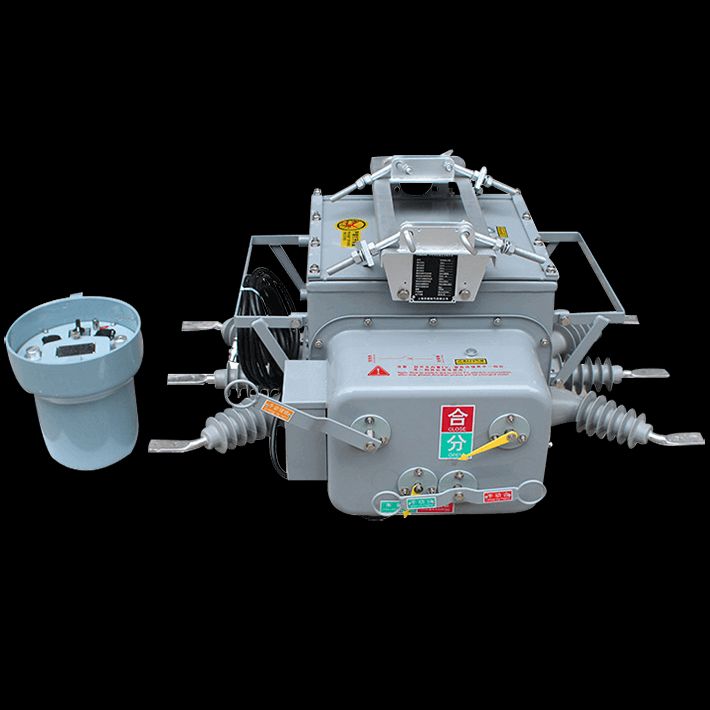

  • आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकरआउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर

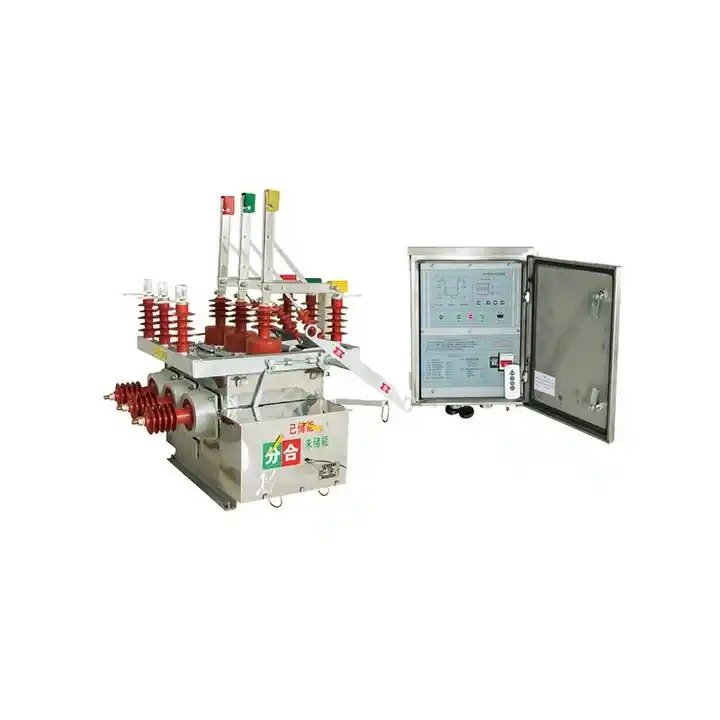

  • आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकरआउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर

आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर

लियूगाओ गर्व से एक समर्पित आउटडोर वैक्यूम सर्किट ब्रेकर निर्माता के रूप में अग्रणी है, जिसने आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर-एक अनुकरणीय नवाचार पेश किया है। यह बहुक्रियाशील बुद्धिमान उपकरण वैक्यूम ब्रेकर, वैक्यूम लोड स्विच, रिक्लोजर और सेक्शनलाइज़र-चार की क्षमताओं को एकीकृत करता है। एक में आवश्यक स्विच। प्राथमिक कॉन्फ़िगरेशन में एक वैक्यूम ब्रेकर, सीएच -40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल है। विशेष रूप से, द्विपक्षीय पीटी में, एक वितरण स्वचालन लाइन रिंग नेटवर्क उपलब्ध है, जो उन्नत लचीलापन और कार्यक्षमता प्रदान करता है। अभूतपूर्व समाधानों के लिए लियूगाओ चुनें जो आउटडोर वैक्यूम सर्किट ब्रेकरों के बेंचमार्क को फिर से परिभाषित करता है, एक ही डिवाइस में बहुमुखी प्रतिभा और बुद्धिमत्ता को एक साथ लाता है।

जांच भेजें

उत्पाद वर्णन

लिउगाओ एक आउटडोर वैक्यूम सर्किट ब्रेकर आपूर्तिकर्ता है। हमारे आउटडोर वैक्यूम सर्किट ब्रेकर का व्यापक रूप से 10kV, 13kV शहर, ग्रामीण पावर ग्रिड स्पेस रिंग नेटवर्क में स्विच, संपर्क स्विच और स्वचालित स्विच डिवाइस को डिस्कनेक्ट करने के लिए उपयोग किया जाता है, जो रिंग परिनियोजन लाइन लोड को लागू कर सकता है। . इसका उपयोग बिजली आपूर्ति की शाखा लाइन में एक सीमा स्विच (आमतौर पर वॉचडॉग के रूप में जाना जाता है) के रूप में किया जा सकता है, फ़ीड ओवरहेड वितरण नेटवर्क में रिक्लोजर और सेक्शनलाइज़र के रूप में उपयोग किया जा सकता है। आउटडोर वैक्यूम सर्किट ब्रेकर दूरस्थ प्रबंधन पैटर्न, सुरक्षा और नियंत्रण कार्यों और संचार क्षमताओं के साथ आता है। यह विश्वसनीय पहचान और निर्णय, एमए-स्तर शून्य अनुक्रम वर्तमान सेंसिंग और चरणों के बीच शॉर्ट-सर्किट करंट प्रदान करता है, जिससे एकल-चरण ग्राउंडिंग दोष और चरण-दर-चरण शॉर्ट-सर्किट दोषों को स्वचालित रूप से हटाने का एहसास होता है। मुख्य स्विच एक वैक्यूम आर्क है, और इन्सुलेशन SF6, N2 मिश्रित गैस को अपनाता है। यह मामला जापान, जर्मनी, फ्रेंच गैस सीलिंग, विस्फोट-प्रूफ, इन्सुलेशन सिस्टम तकनीक का परिचय देता है, जो समग्र उत्कृष्ट सीलिंग प्रदर्शन सुनिश्चित करता है। इसके अंदर SF6, N2 मिश्रित गैस भरी होती है, जो लीक नहीं होती और बाहरी वातावरण से प्रभावित नहीं होती। स्प्रिंग ऑपरेटिंग मैकेनिज्म, लघुकरण और प्रदर्शन अनुकूलन डिजाइन के साथ, पारंपरिक स्प्रिंग मैकेनिज्म से परे कार्रवाई की विश्वसनीयता को बढ़ाता है।

आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर ऑपरेटिंग वातावरण

1. परिवेशी वायु तापमान: -5~+40 और औसत तापमान 24 घंटों में +35 से अधिक नहीं होना चाहिए।

2. घर के अंदर स्थापित करें और उपयोग करें। ऑपरेशन स्थल के लिए समुद्र तल से ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।

3. अधिकतम तापमान +40 पर सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए। कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है। पूर्व। +20 पर 90%। लेकिन तापमान में बदलाव को देखते हुए, यह संभव है कि मध्यम ओस आकस्मिक रूप से उत्पन्न होगी।

4. इंस्टालेशन ग्रेडिएंट 5 से अधिक नहीं।

5. उन स्थानों पर स्थापित करें जहां भयंकर कंपन और झटका न हो और जो विद्युत घटकों को नष्ट करने के लिए अपर्याप्त हों।

6. किसी भी विशिष्ट आवश्यकता के लिए कारख़ाना से परामर्श लें।

आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर विशेषताएँ

प्रकार परीक्षणों का व्यापक सेट ब्रेकर की विश्वसनीयता और अनुपालन सुनिश्चित करता है।

हाइड्रोफोबिक एपॉक्सी रेज़िन से निर्मित, सुरक्षा और पर्यावरण मित्रता सुनिश्चित करता है।

कुशल प्रदर्शन के लिए उच्च-विश्वसनीयता वाले वैक्यूम इंटरप्रेटर से सुसज्जित।

इसमें एक मैनुअल या इलेक्ट्रिक स्प्रिंग ऑपरेटिंग तंत्र है, जो लंबे विद्युत और यांत्रिक जीवन को सुनिश्चित करता है।

सटीक माप के लिए उच्च सटीकता वाले इलेक्ट्रॉनिक करंट/वोल्टेज ट्रांसफार्मर शामिल हैं।

विश्वसनीय संचार के लिए एंटी-जैमिंग क्षमताओं के साथ डिजिटल सिग्नल ट्रांसमिशन का उपयोग करता है।

बहुमुखी कार्यक्षमता, रिक्लोज़र और सेगमेंटर के रूप में सेवा करने में सक्षम।

तीन चरण की वर्तमान सुरक्षा प्रदान करता है और कई फीडर स्वचालन मोड का समर्थन करता है।

मजबूत सीलिंग का दावा करता है, जो विभिन्न पर्यावरणीय परिस्थितियों जैसे आर्द्रता, उच्च ठंड, उच्च शुष्क गर्मी और उच्च प्रदूषण में विश्वसनीय संचालन सुनिश्चित करता है।

उच्च गुणवत्ता वाले प्रदर्शन को सुनिश्चित करते हुए, आउटडोर वैक्यूम सर्किट ब्रेकरों के लिए E2, M2, C2 मानकों का अनुपालन करता है।

आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर विशिष्टता

विद्युत पैरामीटर
नमूना ZW20-12F、ZW20-12、ZW20-12G
पैरामीटर इकाई कीमत
रेटेड वोल्टेज के। वी 12
मूल्यांकन आवृत्ति हर्ट्ज 50
वर्तमान मूल्यांकित A 630、1000、1250
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट के.ए 20、25
रेटेड पीक वर्तमान का सामना करता है (पीक) के.ए 50、63
रेटेड कम समय में करंट सहने की क्षमता (4s) के.ए 20、25
रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक वैल्यू) के.ए 50、63
यांत्रिक जीवन टाइम्स 10000
वर्तमान ब्रेकिंग समय का मूल्यांकन किया गया टाइम्स 10000
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम टाइम्स 30
मुख्य यांत्रिक पैरामीटर
पैरामीटर इकाई कीमत
पावर फ्रीक्वेंसी वोल्टेज का सामना करती है (1 मिनट): चरण-दर-चरण, ग्राउंड/फ्रैक्चर के। वी 42/48
बिजली का आवेग चरण-दर-चरण, ग्राउंड/फ्रैक्चर वोल्टेज (पीक वैल्यू) का सामना करता है के। वी 75/85
सेकेंडरी सर्किट 1 मिनट पावर फ्रीक्वेंसी वोल्टेज का सामना करता है के। वी 2
शुद्ध वजन किलोग्राम ≤140 (डिस्कनेक्टर के साथ ≤170)
संपर्क रिक्ति मिमी 9±0.5
विजय ओवरट्रैवल मिमी 3±0.5
खुलने की गति एमएस 1.2+0.2
समापन गति एमएस 0.6±0.2
संपर्क बंद होने का बाउंस समय एमएस ≤2
चरण केंद्र की दूरी मिमी 135±1.5
बाहरी लाइव वायु इन्सुलेशन दूरी मिमी 240±2
बाह्य क्रीप अनुपात सेमी/के.वी 3.8
≤2
तीन चरण का उद्घाटन आवधिक नहीं है एमएस ≤2
प्रत्येक चरण का प्रवाहकीय सर्किट प्रतिरोध Q ≤150 (डिस्कनेक्टर के साथ ≤200)
बंद करने का समय एमएस ≤45
खुलने का समय एमएस ≤45
अलगाव फ्रैक्चर दूरी मिमी ≥190
संपर्क चाकू बिल्कुल-करीब की स्थिति में तिरछा है मिमी ≤2
मैनुअल ओपनिंग और क्लोजिंग ऑपरेटिंग टॉर्क एन.एम ≤150
ऊर्जा भंडारण मोटर की रेटेड शक्ति w >40
ऊर्जा भंडारण मोटर का रेटेड वोल्टेज V AC220
रेटेड क्लोजिंग ऑपरेटिंग वोल्टेज V AC220
अधिकतम/न्यूनतम समापन ऑपरेटिंग वोल्टेज V एसी264/143
रेटेड ओपनिंग ऑपरेटिंग वोल्टेज V AC220
अधिकतम/न्यूनतम उद्घाटन ऑपरेटिंग वोल्टेज V एसी264/143
अधिकतम/न्यूनतम मोटर वोल्टेज V एसी242/187
SF6 गैस रेटेड दबाव (गेज दबाव) एमपीए "0"


आउटडोर कॉलम हाई वोल्टेज इलेक्ट्रिक वैक्यूम सर्किट ब्रेकर विशेषताएं

फ़ैक्टरी शूट

पैकेजिंग
