Lugao एक समर्पित आउटडोर वैक्यूम सर्किट ब्रेकर निर्माता के रूप में खड़ा है, डीसी वर्तमान हैंडकार्ट वैक्यूम सर्किट ब्रेकर ले जाने वाला एक नियंत्रण और सुरक्षा उपकरण है जो 24kV और 50Hz एसी तीन-चरण उच्च-वोल्टेज वितरण नेटवर्क के रेटेड वोल्टेज के लिए डिज़ाइन किया गया है। औद्योगिक और खनन उद्यमों के सबस्टेशन और बिजली वितरण प्रणाली। सर्किट ब्रेकर एक कॉलम प्रकार और शुष्क संरचना को अपनाता है, विश्वसनीय इन्सुलेशन, एक लंबे विद्युत जीवन, और रखरखाव-मुक्त संचालन को सुनिश्चित करता है। ये विशेषताएं इसे लगातार ऑपरेशन आवश्यकताओं वाले स्थानों के लिए विशेष रूप से उपयुक्त बनाती हैं।

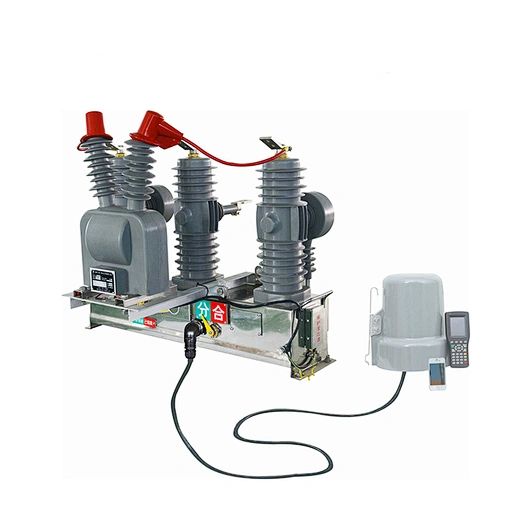

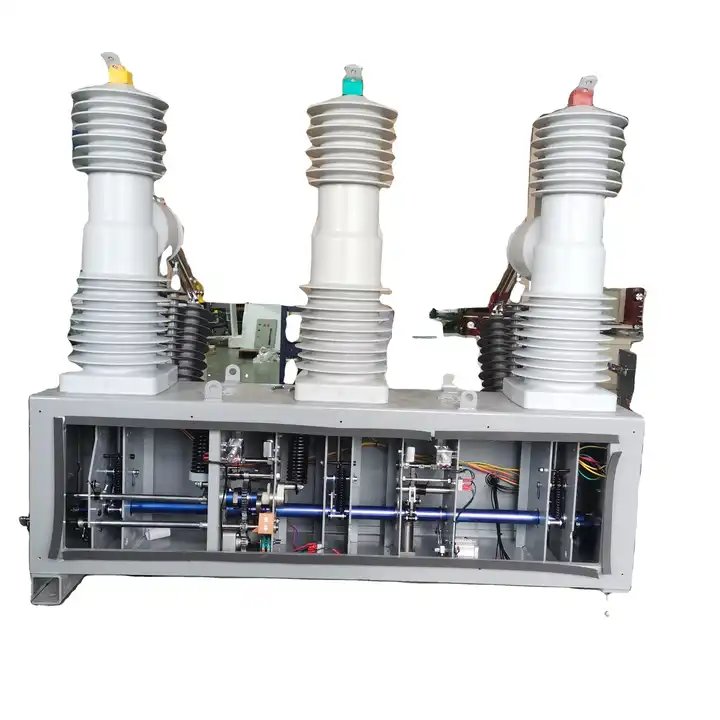

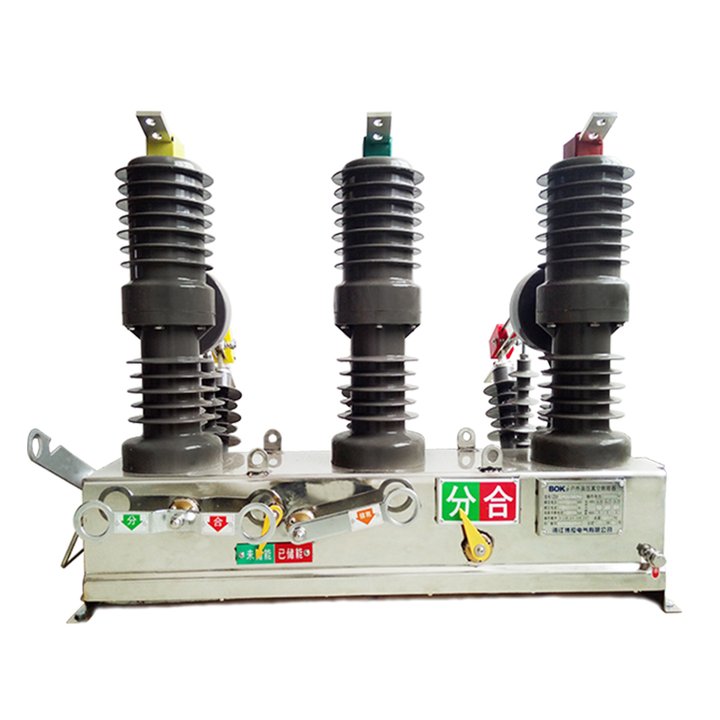

Lugao एक डीसी है जो वर्तमान हैंडकार्ट वैक्यूम सर्किट ब्रेकर आपूर्तिकर्ता ले जाता है। ZW32-24 आउटडोर एसी वैक्यूम सर्किट ब्रेकर एक मिनी वैक्यूम आर्क बुझाने वाले से सुसज्जित है, जो उच्च विश्वसनीयता, एक कॉम्पैक्ट वॉल्यूम और एक विस्तारित जीवनकाल सुनिश्चित करता है। आर्क बुझाने वाला एपॉक्सी राल के अंदर सुरक्षित रूप से तय किया गया है, जो ओजोन और पराबैंगनी किरणों के खिलाफ अतिरिक्त सुरक्षा प्रदान करता है। एपॉक्सी राल सामग्री एक फर्म, हल्के संरचना प्रदान करती है, जो सुविधाजनक परिवहन की सुविधा प्रदान करती है।
एक वसंत तंत्र और स्थायी चुंबकीय संचालन दोनों की विशेषता, यह सर्किट ब्रेकर विश्वसनीय प्रदर्शन प्रदान करता है और न्यूनतम रखरखाव की आवश्यकता होती है। यह मैनुअल और मोटर चालित समापन और उद्घाटन संचालन का समर्थन करता है, जिससे उपयोग में लचीलापन मिलता है। स्विच केस का निर्माण टिकाऊ सामग्री जैसे एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील और कवच प्लेट से किया जाता है।
ब्रेकर के डिज़ाइन में एक डिस्कनेक्ट स्विच वोल्टेज ट्रांसफार्मर और रिकॉलोसर नियंत्रण के लिए एक एक्सटेंशन शामिल है। यह विशेष रूप से 24KV, 50Hz/60Hz पावर सिस्टम में अनुप्रयोगों के लिए डिज़ाइन किया गया है, लोड धाराओं को बनाने और तोड़ने के उद्देश्य से, अधिभार सुरक्षा प्रदान करना और शॉर्ट सर्किट का जवाब देना। ZW32-24 आउटडोर वैक्यूम सर्किट ब्रेकर विभिन्न सेटिंग्स में उपयुक्तता पाता है, जिसमें सबस्टेशन, औद्योगिक और खनन वातावरण और शहरी और ग्रामीण बिजली बिजली नेटवर्क शामिल हैं। इसका डिज़ाइन विशेष रूप से ऑपरेशन आवश्यकताओं और स्वचालित बिजली वितरण नेटवर्क वाले स्थानों के लिए विशेष रूप से लाभप्रद है। यह सर्किट ब्रेकर IEC62271-100, GB1984 AC उच्च वोल्टेज सर्किट ब्रेकर, और GB/T11022 HV सामान्य तकनीकी आवश्यकताओं द्वारा स्विच और नियंत्रण तंत्र के लिए निर्धारित मानकों के साथ संरेखित करता है।
परिवेश का तापमान: +40C से अधिक नहीं, -40 ° C से कम नहीं;
वायु सापेक्ष आर्द्रता: दैनिक औसत 95%से अधिक नहीं है, मासिक औसत 90%से अधिक नहीं है;
ऊंचाई 2000 मीटर से अधिक नहीं है;
हवा का दबाव 700pa से अधिक नहीं है (34 मीटर/सेकंड की हवा की गति के बराबर);
भूकंप की तीव्रता 8 से अधिक नहीं है;
आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन से मुक्त एक जगह
नहीं। | वस्तु | इकाइयों | पैरामीटर | ||
1 | रेटेड वोल्टेज | केवी | 24 | ||
2 | रेटेड आवृत्ति | हर्ट्ज | 50 | ||
3 | वर्तमान मूल्यांकित | A | 630 | 1250 | |
4 | रेटेड शॉर्ट thecircuit ब्रेकिंग करंट | kA | 20 | 25 | |
5 | रेटेड पीक वर्तमान) पीक) का सामना करना पड़ता है | kA | 50 | 63 | |
6 | रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक) | kA | 40 | 63 | |
7 | वर्तमान और अवधि का सामना करने के लिए अल्पकालिक रेटेड | KA/S | 20/4 | 25/4 | |
8 | रेटेड ऑपरेशन अनुक्रम | O-0। 3S-CO-180S-CO | |||
9 | यांत्रिक जीवन | टाइम्स | 10000 | ||
10 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट का ब्रेकिंग टाइम्स | टाइम्स | 20 | ||
11 | 1min पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है | (गीला) ग्राउंडलिनर चरण/फ्रैक्चर पर | केवी | 50/65 | |
(सूखा) ग्राउंडलिनर फेजफ्रेक्चर पर | 65/79 | ||||
द्वितीयक पाश | 3 | ||||
12 | प्रकाश आवेग वोल्टेज (शिखर) overthe समूह , इंटरफेज/फ्रैक्चर का सामना करना पड़ता है | KA | 125/145 |
