ट्रांसफार्मर सुरक्षा के लिए हाई वोल्टेज सर्किट ब्रेकर क्यों आवश्यक हैं?

एक बिजली ट्रांसफार्मर की कल्पना करें - एक विद्युत सबस्टेशन के केंद्र में एक विशाल, मूक प्रहरी - अचानक बिजली की उछाल या एक भयावह शॉर्ट सर्किट से टकरा जाता है। एक सेकंड के एक अंश में, ट्रांसफार्मर का आंतरिक इन्सुलेशन विफल हो सकता है, वाइंडिंग अत्यधिक गर्म हो सकती है, और परिणामस्वरूप विस्फोट पूरे सबस्टेशन को नुकसान पहुंचा सकता है, जिससे हजारों घर और व्यवसाय अंधेरे में डूब जाएंगे। इस परिदृश्य और सामान्य, विश्वसनीय संचालन के बीच एकमात्र चीज़ वह उपकरण है जिसे हम अक्सर हल्के में लेते हैं: दहाई वोल्टेज सर्किट ब्रेकर. यह उपकरण सिर्फ एक स्विच नहीं है; यह एक उच्च गति, उच्च-निष्ठा सुरक्षात्मक रिले है जिसे गलती का पता लगाना चाहिए, निर्णय लेना चाहिए, और एक धारा को बाधित करना चाहिए जो हजारों एम्पीयर हो सकती है - यह सब कुछ मिलीसेकंड में मापी गई समय सीमा के भीतर होता है। इसके बिना, ट्रांसफार्मर, जो पावर ग्रिड में सबसे महंगी और महत्वपूर्ण परिसंपत्तियों में से एक है, उन शक्तियों के प्रति असुरक्षित हो जाएगा जिनके दोहन के लिए इसे डिज़ाइन किया गया था।

ट्रांसफार्मर सुरक्षा में हाई वोल्टेज सर्किट ब्रेकर की आवश्यक भूमिका सुविधा की बात नहीं है; यह ग्रिड के अस्तित्व का मामला है। ट्रांसफार्मर एक जटिल, नाजुक उपकरण है। इसका मूल तांबे की वाइंडिंग्स और इन्सुलेशन की एक भूलभुलैया है जो उच्च तापमान और अत्यधिक विद्युत तनाव के तहत काम करता है। यदि फॉल्ट करंट को जारी रहने दिया जाए, तो गर्मी उत्पन्न होती है जो तांबे को पिघला सकती है और तेल को वाष्पीकृत कर सकती है, जिससे एक हिंसक आर्क फ्लैश बनता है जो ट्रांसफार्मर को नष्ट कर सकता है। हाई वोल्टेज सर्किट ब्रेकर परम संरक्षक के रूप में कार्य करता है। यह एकमात्र ऐसा उपकरण है जो ट्रांसफार्मर को गलती से तुरंत और निर्णायक रूप से अलग कर सकता है, और स्थानीय समस्या को प्रणालीगत विफलता में बदलने से रोक सकता है। यह लेख तकनीकी, आर्थिक और परिचालन कारणों का विश्लेषण करेगा कि यह आवश्यक घटक इतना अपरिहार्य क्यों है। हम यह भी पता लगाएंगे कि लुगाओ पावर कंपनी लिमिटेड में हमारे हाई वोल्टेज सर्किट ब्रेकर समाधान कैसे हैं। इन महत्वपूर्ण संपत्तियों की सुरक्षा के लिए आवश्यक गति, विश्वसनीयता और सटीकता प्रदान करने के लिए इंजीनियर किया गया है।

विषयसूची

• 1. हाई वोल्टेज सर्किट ब्रेकर क्या है और यह ट्रांसफार्मर की सुरक्षा कैसे करता है?
• 2. उचित सुरक्षा के बिना ट्रांसफार्मर खराबी के प्रति संवेदनशील क्यों हैं?
• 3. ट्रांसफार्मर सुरक्षा के लिए विभिन्न प्रकार के उच्च वोल्टेज सर्किट ब्रेकरों की तुलना कैसे की जाती है?
• 4. कौन से तकनीकी पैरामीटर उच्च-प्रदर्शन सर्किट ब्रेकर को परिभाषित करते हैं?
• 5. आधुनिक नियंत्रण और निगरानी सर्किट ब्रेकर की प्रभावशीलता को कैसे बढ़ाती है?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निष्कर्ष

हाई वोल्टेज सर्किट ब्रेकर क्या है और यह ट्रांसफार्मर की सुरक्षा कैसे करता है?

हाई वोल्टेज सर्किट ब्रेकर एक विशेष स्विचिंग डिवाइस है जिसे फॉल्ट करंट - शॉर्ट सर्किट के दौरान होने वाली बिजली के बड़े पैमाने पर, अनियंत्रित उछाल - को बाधित करने और पावर ग्रिड के एक हिस्से, जैसे ट्रांसफार्मर, को सिस्टम के बाकी हिस्सों से अलग करने के लिए डिज़ाइन किया गया है। यह कोई साधारण ऑन/ऑफ स्विच नहीं है। यह एक हाई-स्टेक, हाई-स्पीड इंटरप्टर है जिसे अत्यधिक सटीकता के साथ अपना कार्य करना होगा। ट्रांसफार्मर, जो मुख्य संपत्ति है जिसकी हम सुरक्षा कर रहे हैं, एक उपकरण है जो वोल्टेज को ऊपर या नीचे करता है। जबकि यह सामान्य रूप से संचालित होता है, एक हाई वोल्टेज सर्किट ब्रेकर बंद स्थिति में रहता है, जिससे करंट प्रवाहित होता है। हालाँकि, जिस क्षण किसी खराबी का पता चलता है - आम तौर पर एक रिले द्वारा जो करंट, वोल्टेज या अंतर संकेतों की निगरानी करता है - सर्किट ब्रेकर को खुलना चाहिए, जिससे इसके संपर्कों के बीच बनने वाला चाप समाप्त हो जाता है क्योंकि वे अलग हो जाते हैं। महत्वपूर्ण कार्य ट्रांसफार्मर को थर्मल या यांत्रिक क्षति पहुंचाने से पहले खराबी को दूर करना है। एक बड़े पावर ट्रांसफार्मर के लिए, यह समाशोधन समय अक्सर 100 मिलीसेकंड से कम होता है। इसे परिप्रेक्ष्य में रखने के लिए, एक इंसान की आंख झपकने में लगभग 300 से 400 मिलीसेकंड का समय लगता है। सैकड़ों टन वजन उठाने वाली मशीन की सुरक्षा के लिए हाई वोल्टेज सर्किट ब्रेकर को पलक झपकने से भी तेज काम करना चाहिए।

इस रुकावट की भौतिकी वह जगह है जहां इंजीनियरिंग चुनौती स्पष्ट हो जाती है। जब एक सर्किट ब्रेकर खुलता है, तो अलग होने वाले संपर्कों के बीच एक चाप बनता है। यह चाप मूलतः एक प्लाज़्मा है - आयनित गैस का एक अत्यधिक प्रवाहकीय चैनल, जिसे अनियंत्रित छोड़ दिया जाए तो यह अनिश्चित काल तक विद्युत धारा का संचालन करता रहेगा। इस चाप को बुझाने के लिए, सर्किट ब्रेकर को, एक सेकंड के एक अंश में, चाप पथ को ठंडा और डी-आयनीकृत करना होगा। विभिन्न सर्किट ब्रेकर डिज़ाइन विभिन्न तकनीकों का उपयोग करते हैं। एक SF6 (सल्फर हेक्साफ्लोराइड) सर्किट ब्रेकर चाप को ठंडा करने और आयनित कणों को दूर करने के लिए संपीड़ित SF6 गैस के प्रवाह का उपयोग करता है, जो सिस्टम वोल्टेज का सामना करने के लिए SF6 के असाधारण इन्सुलेट गुणों पर निर्भर करता है। एक वैक्यूम सर्किट ब्रेकर चाप को बुझाने के लिए वैक्यूम की उच्च ढांकता हुआ ताकत पर निर्भर करता है। एक हाई-एंड ऑयल सर्किट ब्रेकर, हालांकि पुरानी तकनीक है, आर्क को ठंडा करने और बुझाने के लिए तेल के वाष्पीकरण से उत्पन्न गैस का उपयोग करता है। इन सभी विधियों को एक ही परिणाम प्राप्त करना चाहिए: एसी तरंग के अगले प्राकृतिक वर्तमान शून्य पर शून्य वर्तमान, और फिर पुनः हड़ताल को रोकने के लिए ढांकता हुआ ताकत की तेजी से वसूली। लुगाओ में, हमारे हाई वोल्टेज सर्किट ब्रेकर समाधान इन आर्क-शमन भौतिकी की गहरी समझ पर बनाए गए हैं, जो यह सुनिश्चित करते हैं कि हमारे ब्रेकर न केवल विश्वसनीय हैं, बल्कि उनके प्रदर्शन में पूर्वानुमान योग्य हैं।

ट्रांसफार्मर सुरक्षा भूमिका को सही मायने में समझने के लिए, यह सोचना उपयोगी है कि ट्रांसफार्मर क्या करता है। यह एक आगमनात्मक उपकरण है. यह अपने चुंबकीय क्षेत्र में ऊर्जा संग्रहीत करता है। जब ट्रांसफार्मर के द्वितीयक पक्ष में कोई खराबी आती है, तो प्राथमिक पक्ष से ऊर्जा अचानक दोष में चली जाती है। ट्रांसफार्मर में भारी करंट आता है, जिसे वह संभाल नहीं पाता। यह तब होता है जब हाई वोल्टेज सर्किट ब्रेकर काम में आता है। इसे आम तौर पर ट्रांसफार्मर के प्राथमिक पक्ष, उच्च वोल्टेज पक्ष पर रखा जाता है। इसका काम ट्रांसफार्मर को बिजली के अपस्ट्रीम स्रोत से डिस्कनेक्ट करना है, इसलिए दोष प्रभावी रूप से जनरेटर की जड़ता से ही संचालित होता है। ट्रांसफार्मर को हाई वोल्टेज बस से अलग करके, सर्किट ब्रेकर फॉल्ट करंट को उस बिंदु तक बढ़ने से रोकता है जहां ट्रांसफार्मर क्षतिग्रस्त हो जाएगा। ठीक से काम करने वाले हाई वोल्टेज सर्किट ब्रेकर के बिना एक ट्रांसफार्मर बिना ब्रेक वाली कार की तरह है; यह कुछ समय के लिए काम कर सकता है, लेकिन जब कुछ गलत होता है, तो परिणाम विनाशकारी होते हैं। हमारे कारखाने ने उच्च वोल्टेज सर्किट ब्रेकर उत्पादों की एक श्रृंखला तैयार की है जो विशेष रूप से ट्रांसफार्मर सुरक्षा के लिए तैयार की गई हैं, जो विभिन्न वोल्टेज और वर्तमान रेटिंग, अनुप्रयोग आवश्यकताओं और पर्यावरणीय स्थितियों के लिए विकल्पों की एक श्रृंखला प्रदान करती हैं।

उचित सुरक्षा के बिना ट्रांसफार्मर खराबी के प्रति संवेदनशील क्यों हैं?

एक पावर ट्रांसफार्मर की कमजोरियाँ उसके मौलिक डिजाइन और उसके द्वारा उपयोग की जाने वाली सामग्रियों में निहित होती हैं। एक विशिष्ट बड़ा पावर ट्रांसफार्मर तांबे की वाइंडिंग्स, सेलूलोज़-आधारित इन्सुलेशन और ट्रांसफार्मर तेल की एक जटिल असेंबली है। यह संयोजन सामान्य परिस्थितियों की एक संकीर्ण सीमा के तहत कुशल संचालन के लिए डिज़ाइन किया गया है। हालाँकि, यह स्वाभाविक रूप से विभिन्न प्रकार के दोषों के प्रति संवेदनशील है, जिनमें से कई को उच्च वोल्टेज सर्किट ब्रेकर द्वारा तुरंत और स्वचालित रूप से संबोधित नहीं किया गया तो विनाशकारी हो सकता है। इस भेद्यता को समझने के लिए, आपको ट्रांसफार्मर विफलता की भौतिकी की सराहना करनी होगी। ट्रांसफार्मर के आउटपुट (द्वितीयक) पक्ष पर शॉर्ट सर्किट सबसे आम परिदृश्य है। यदि द्वितीयक को छोटा कर दिया जाता है, तो प्राथमिक पक्ष एक करंट खींचता है जो सैद्धांतिक रूप से केवल ट्रांसफार्मर के प्रतिबाधा द्वारा सीमित होता है, जो अपेक्षाकृत कम होता है। यह फॉल्ट करंट सामान्य फुल-लोड करंट से 10 से 20 गुना तक हो सकता है। इसका परिणाम वाइंडिंग्स का अचानक और अत्यधिक गर्म होना है, जो तांबे को पिघला सकता है और इन्सुलेशन के टूटने का कारण बन सकता है। गर्मी के कारण तेल के तेजी से फैलने से विस्फोटक गैसें उत्पन्न हो सकती हैं, जिससे हिंसक विफलता हो सकती है। एक उच्च वोल्टेज सर्किट ब्रेकर को इस वर्तमान उछाल का पता लगाना चाहिए और वाइंडिंग का तापमान महत्वपूर्ण स्तर तक पहुंचने से पहले ट्रांसफार्मर को डिस्कनेक्ट करना चाहिए।

शॉर्ट सर्किट के अलावा, ट्रांसफार्मर अन्य, अधिक घातक खतरों के प्रति भी संवेदनशील होते हैं। इनमें बिजली के झटके शामिल हैं, जो वोल्टेज वृद्धि का कारण बन सकते हैं जो इन्सुलेशन को तोड़ देता है, और फेरोसोनेंस, एक ऐसी घटना जो ट्रांसफार्मर के सक्रिय या डी-एनर्जेटिक होने पर ओवरवॉल्टेज और ओवरकरंट का कारण बन सकती है। वे ओवरलोडिंग के प्रति भी संवेदनशील होते हैं, जिसके कारण वाइंडिंग धीरे-धीरे ज़्यादा गरम हो सकती है और इन्सुलेशन ख़राब हो सकता है। यहां तक ​​कि ट्रांसफार्मर के वोल्टेज अनुपात को समायोजित करने वाले टैप चेंजर में खराबी जैसी साधारण सी बात भी भयावह विफलता का कारण बन सकती है। हर मामले में, सामान्य बात यह है कि किसी खराबी या असामान्य स्थिति को, अगर कुछ चक्रों तक भी जारी रहने दिया जाए, तो ट्रांसफार्मर को स्थायी और अपूरणीय क्षति हो सकती है। यही कारण है कि हाई वोल्टेज सर्किट ब्रेकर इतना महत्वपूर्ण है: यह एक प्रतिक्रियाशील उपाय नहीं है, बल्कि एक सक्रिय उपाय है। यह एकमात्र उपकरण है जो ट्रांसफार्मर को बिजली प्रणाली से सुरक्षित रूप से अलग करके किसी खराबी के अपरिहार्य परिणामों को रोक सकता है।

इसके अलावा, ट्रांसफार्मर केवल आंतरिक दोषों के प्रति ही संवेदनशील नहीं होते हैं। वे कनेक्टेड नेटवर्क में भी खराबी के अधीन हैं। ट्रांसफार्मर के द्वितीयक पक्ष से जुड़े वितरण फीडर में खराबी प्राथमिक पक्ष पर दिखाई देगी। ट्रांसफार्मर फॉल्ट करंट देखेगा और उसे फीड करने का प्रयास करेगा। यहीं पर सुरक्षा प्रणालियों का समन्वय महत्वपूर्ण हो जाता है। ट्रांसफार्मर के प्राथमिक पक्ष पर हाई वोल्टेज सर्किट ब्रेकर उन उपकरणों की श्रृंखला का हिस्सा है जिन्हें समन्वित तरीके से संचालित करने के लिए डिज़ाइन किया गया है। उदाहरण के लिए, द्वितीयक पक्ष पर एक फ़्यूज़ या रिक्लोज़र एक क्षणिक दोष को दूर कर सकता है, लेकिन अधिक गंभीर दोष के लिए, ट्रांसफार्मर की सुरक्षा के लिए प्राथमिक सर्किट ब्रेकर को काम करना चाहिए। इस समन्वय के बिना, द्वितीयक पक्ष पर एक खराबी प्राथमिक सर्किट ब्रेकर को अनावश्यक रूप से ट्रिप करने का कारण बन सकती है, जिससे बहुत बड़े क्षेत्र के लिए आउटेज हो सकता है। यही कारण है कि ट्रांसफार्मर की सुरक्षा एक सिस्टम-स्तरीय समस्या है, और हाई वोल्टेज सर्किट ब्रेकर उस सिस्टम का केंद्रीय, महत्वपूर्ण घटक है। परलुगाओ पावर कंपनी लिमिटेड, हमें इन समन्वय सिद्धांतों की गहरी समझ है, और हम अपने हाई वोल्टेज सर्किट ब्रेकर समाधानों को सुरक्षा योजनाओं की एक विस्तृत श्रृंखला के साथ पूरी तरह से संगत बनाने, निर्बाध एकीकरण और इष्टतम प्रदर्शन सुनिश्चित करने के लिए डिज़ाइन करते हैं।

ट्रांसफार्मर सुरक्षा के लिए विभिन्न प्रकार के उच्च वोल्टेज सर्किट ब्रेकरों की तुलना कैसे की जाती है?

ट्रांसफार्मर सुरक्षा के लिए हाई वोल्टेज सर्किट ब्रेकर का चयन करते समय, इंजीनियरों को विशिष्ट एप्लिकेशन पर विचार करना चाहिए और विभिन्न प्रौद्योगिकियों के बीच चयन करना चाहिए: एसएफ 6, वैक्यूम और ऑयल सर्किट ब्रेकर। प्रत्येक प्रकार की विशेषताओं का अपना अनूठा सेट होता है जो इसे विभिन्न वोल्टेज और वर्तमान श्रेणियों के लिए उपयुक्त बनाता है। दशकों से, तेल सर्किट ब्रेकर मानक थे, लेकिन उनके बेहतर प्रदर्शन और रखरखाव विशेषताओं के कारण उन्हें एसएफ 6 और वैक्यूम प्रौद्योगिकियों द्वारा बड़े पैमाने पर हटा दिया गया है। हालाँकि, प्रौद्योगिकी के इतिहास और विकास को समझने से आज उपलब्ध आधुनिक समाधानों की सराहना करने में मदद मिलती है।

तेल सर्किट ब्रेकर तीनों में सबसे बुजुर्ग हैं. वे तेल में खींचे जाने वाले चाप पर भरोसा करते हैं, जो चाप को ठंडा करता है और हाइड्रोजन गैस उत्पन्न करता है जो इसे बुझाने में मदद करता है। हालांकि वे मजबूत हैं और उनमें अपेक्षाकृत उच्च व्यवधान क्षमता है, वे बड़े, भारी हैं और तेल को फिर से भरने और कार्बन जमा को हटाने के लिए नियमित रखरखाव की आवश्यकता होती है। वे तेल के कारण पर्यावरण और आग का खतरा भी पैदा करते हैं। लुगाओ में, हम अब नए इंस्टॉलेशन के लिए ऑयल सर्किट ब्रेकर का निर्माण नहीं करते हैं, लेकिन हम मौजूदा इंस्टॉलेशन के लिए समर्थन प्रदान करते हैं।

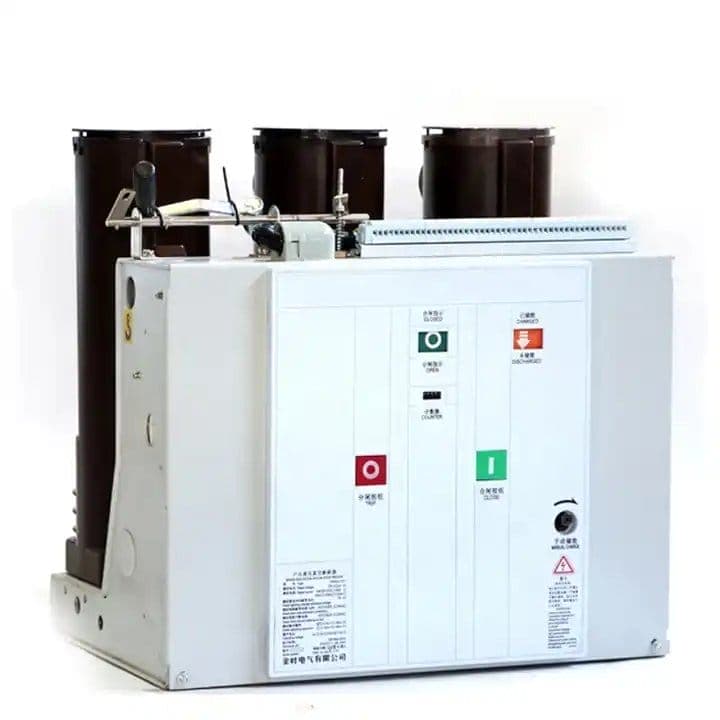

वैक्यूम सर्किट ब्रेकर अधिक आधुनिक हैं और कई लाभ प्रदान करते हैं। वे चाप को बुझाने के लिए एक सीलबंद निर्वात कक्ष का उपयोग करते हैं। दहन को बनाए रखने के लिए एक माध्यम के बिना, संपर्क अलग होने पर चाप जल्दी से बुझ जाता है। इसके परिणामस्वरूप लंबे रखरखाव अंतराल के साथ एक बहुत ही कॉम्पैक्ट और हल्का डिज़ाइन प्राप्त होता है। हालाँकि, वैक्यूम ब्रेकर आमतौर पर लगभग 72 kV तक के वोल्टेज तक सीमित होते हैं। उच्च वोल्टेज के लिए, उनका डिज़ाइन जटिल और महंगा हो जाता है। इनका उपयोग अक्सर वितरण सबस्टेशनों और औद्योगिक अनुप्रयोगों में किया जाता है। ट्रांसफार्मर सुरक्षा के लिए मुख्य लाभ उनकी गति और विश्वसनीयता है, लेकिन वे आमतौर पर ट्रांसमिशन सिस्टम में पाए जाने वाले उच्चतम वोल्टेज स्तरों के लिए उपयुक्त नहीं हैं।

SF6 सर्किट ब्रेकर उच्च-वोल्टेज अनुप्रयोगों के लिए आधुनिक मानक का प्रतिनिधित्व करते हैं। ये ब्रेकर सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जिसमें असाधारण इन्सुलेशन और आर्क-शमन गुण होते हैं। गैस को ठंडा करने और धारा को तोड़ने के लिए चाप के पार संपीड़ित और प्रवाहित किया जाता है। SF6 सर्किट ब्रेकर में बहुत अधिक व्यवधान क्षमता होती है और यह उच्चतम ट्रांसमिशन वोल्टेज पर प्रभावी ढंग से काम कर सकता है। उन्हें रखरखाव की आवश्यकताएं भी बहुत कम होती हैं। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। 15 वर्षों से अधिक समय से SF6 हाई वोल्टेज सर्किट ब्रेकर के निर्माण में विशेषज्ञता प्राप्त है, और हमने अधिकतम विश्वसनीयता सुनिश्चित करने के लिए डिज़ाइन को परिष्कृत किया है। नीचे दी गई तालिका इन तीन प्रकारों का तुलनात्मक विश्लेषण प्रदान करती है।

आधुनिक ट्रांसफार्मर सुरक्षा के लिए, SF6 हाई वोल्टेज सर्किट ब्रेकर अपने बेहतर प्रदर्शन, विश्वसनीयता और कम रखरखाव आवश्यकताओं के कारण अधिकांश हाई-वोल्टेज अनुप्रयोगों के लिए अनुशंसित विकल्प है। हमारे कारखाने ने हजारों SF6 इकाइयों का उत्पादन किया है जो वर्तमान में दुनिया भर में महत्वपूर्ण ट्रांसफार्मर की सुरक्षा कर रहे हैं। एसएफ6 तकनीक सबसे मजबूत सुरक्षा प्रदान करती है, और यह वह तकनीक है जिसे हम लुगाओ में विकसित और परिष्कृत करना जारी रखते हैं।

कौन से तकनीकी पैरामीटर उच्च-प्रदर्शन सर्किट ब्रेकर को परिभाषित करते हैं?

हाई वोल्टेज सर्किट ब्रेकर द्वारा प्रदान की गई सुरक्षा को सही मायने में समझने के लिए, आपको इसकी प्रमुख तकनीकी विशिष्टताओं को देखना होगा। ये पैरामीटर केवल डेटाशीट पर संख्याएँ नहीं हैं; वे मेट्रिक्स हैं जो ट्रांसफार्मर की सुरक्षा करने के लिए डिवाइस की क्षमता को परिभाषित करते हैं। प्राथमिक विशिष्टताएँ रेटेड वोल्टेज, रेटेड करंट, रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट और रेटेड शॉर्ट-सर्किट मेकिंग करंट हैं। ये पैरामीटर, ऑपरेटिंग समय और क्षणिक पुनर्प्राप्ति वोल्टेज (टीआरवी) क्षमता के साथ मिलकर, सर्किट ब्रेकर के प्रदर्शन लिफाफे को परिभाषित करते हैं। लुगाओ पावर कंपनी लिमिटेड में, हमारे पास हमारे प्रत्येक हाई वोल्टेज सर्किट ब्रेकर मॉडल के लिए तकनीकी मापदंडों का एक व्यापक सेट है, और हम विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए उन्हें अनुकूलित कर सकते हैं।

रेटेड वोल्टेज उच्चतम वोल्टेज है जिसके लिए सर्किट ब्रेकर डिज़ाइन किया गया है। यह कम से कम सिस्टम वोल्टेज होना चाहिए।वर्तमान मूल्यांकित वह सतत धारा है जिसे ब्रेकर बिना ज़्यादा गरम किए प्रवाहित कर सकता है। यह ट्रांसफार्मर के सामान्य लोड करंट के बराबर या उससे अधिक होना चाहिए।रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट यह अधिकतम फॉल्ट करंट है जिसे ब्रेकर बाधित कर सकता है। ट्रांसफार्मर सुरक्षा के लिए यह सबसे महत्वपूर्ण पैरामीटर है। ट्रांसफार्मर के माध्यम से प्रवाहित होने वाली अधिकतम संभावित फॉल्ट धारा को संभालने के लिए यह पर्याप्त ऊंचा होना चाहिए। यदि सर्किट ब्रेकर की ब्रेकिंग करंट रेटिंग बहुत कम है, तो यह हाई-करंट फॉल्ट को बाधित करने में विफल हो सकता है, जिससे ट्रांसफार्मर नष्ट हो सकता है।रेटेड शॉर्ट-सर्किट मेकिंग करंट यह अधिकतम शिखर धारा है जिस पर ब्रेकर बंद हो सकता है, जो उन अनुप्रयोगों में महत्वपूर्ण है जहां ब्रेकर किसी खराबी पर बंद हो सकता है। ऑपरेटिंग समय वह समय है जो ट्रिप सिग्नल प्राप्त करने के बाद ब्रेकर को खुलने में लगता है। ट्रांसफार्मर सुरक्षा के लिए, तेज़ संचालन समय हमेशा बेहतर होता है, क्योंकि यह किसी खराबी के दौरान ट्रांसफार्मर में नष्ट होने वाली ऊर्जा की मात्रा को सीमित करता है। ट्रांसिएंट रिकवरी वोल्टेज (टीआरवी) वह वोल्टेज है जो करंट बाधित होने के तुरंत बाद सर्किट ब्रेकर संपर्कों पर दिखाई देता है। टीआरवी तरंगरूप सिस्टम के प्रेरकत्व और धारिता द्वारा निर्धारित होता है। एक सर्किट ब्रेकर को इस टीआरवी को बिना किसी रोक-टोक के झेलने में सक्षम होना चाहिए।

नीचे दी गई तालिका सबस्टेशन वातावरण में उपयोग किए जाने वाले उच्च वोल्टेज सर्किट ब्रेकर के लिए विशिष्ट तकनीकी मापदंडों का सारांश प्रस्तुत करती है।

सही मापदंडों के साथ हाई वोल्टेज सर्किट ब्रेकर का चयन कोई मामूली काम नहीं है। इसके लिए ट्रांसफार्मर के फॉल्ट करंट के विस्तृत विश्लेषण की आवश्यकता होती है, जो सिस्टम प्रतिबाधा और ट्रांसफार्मर की रेटिंग द्वारा निर्धारित होता है। मापदंडों को अधिक आंकने से लागत अधिक होती है और अनावश्यक अति-विनिर्देशन होता है। उन्हें कम आंकने से भयावह विफलता हो सकती है। लुगाओ पावर कंपनी लिमिटेड में हमारी इंजीनियरिंग टीम। हमारे ग्राहकों को विस्तृत तकनीकी सहायता प्रदान करता है, जिससे उन्हें उनकी विशिष्ट ट्रांसफार्मर सुरक्षा आवश्यकताओं के लिए उपयुक्त हाई वोल्टेज सर्किट ब्रेकर का चयन करने में मदद मिलती है।

आधुनिक नियंत्रण और निगरानी सर्किट ब्रेकर की प्रभावशीलता को कैसे बढ़ाती है?

हाई वोल्टेज सर्किट ब्रेकर अब केवल एक यांत्रिक स्विच नहीं है। आधुनिक संस्करण परिष्कृत नियंत्रण और निगरानी प्रणालियों के साथ एकीकृत हैं जो ट्रांसफार्मर की सुरक्षा में उनकी प्रभावशीलता को महत्वपूर्ण रूप से बढ़ाते हैं। ये सिस्टम ब्रेकर का तंत्रिका तंत्र हैं, जो वास्तविक समय पर प्रतिक्रिया, निदान और बदलती परिस्थितियों के अनुकूल होने की क्षमता प्रदान करते हैं। इस तकनीक का मूल सुरक्षा रिले है, एक उपकरण जो ट्रांसफार्मर और ग्रिड से वर्तमान और वोल्टेज संकेतों की लगातार निगरानी करता है। जब यह किसी खराबी का पता लगाता है, तो यह ब्रेकर के ऑपरेटिंग तंत्र को एक ट्रिप सिग्नल भेजता है। रिले वह बुद्धिमत्ता है जो तय करती है कि कब काम करना है और सर्किट ब्रेकर वह मांसपेशी है जो कार्रवाई को अंजाम देती है। रिले के बिना, ब्रेकर अंधा है। ब्रेकर के बिना, रिले नपुंसक है. इन दोनों प्रणालियों का एकीकरण ही आधुनिक ट्रांसफार्मर सुरक्षा को इतना प्रभावी बनाता है।

आधुनिक सुरक्षा रिले को परिष्कृत एल्गोरिदम के साथ प्रोग्राम किया जा सकता है जो विभिन्न प्रकार के दोषों, जैसे शॉर्ट सर्किट, ग्राउंड फॉल्ट या ओवरलोड के बीच अंतर करता है। यह इंटेलिजेंस उपद्रव ट्रिपिंग को रोकता है, जहां ब्रेकर एक गैर-महत्वपूर्ण घटना के लिए खुलता है, जो स्थिर बिजली आपूर्ति बनाए रखने के लिए महत्वपूर्ण है। वे समन्वित सुरक्षा योजना को सक्षम करते हुए, सबस्टेशन में अन्य रिले के साथ जानकारी साझा करने के लिए आईईसी 61850 जैसे संचार प्रोटोकॉल का भी उपयोग करते हैं। यह संचार सिस्टम को नेटवर्क के केवल प्रभावित हिस्से को अलग करने की अनुमति देता है, जिससे आउटेज का प्रभाव कम हो जाता है। एक ट्रांसफार्मर के लिए, इसका मतलब यह है कि यदि गलती द्वितीयक पक्ष पर है, तो प्राथमिक ब्रेकर को केवल तब ट्रिप करने के लिए डिज़ाइन किया जा सकता है जब द्वितीयक ब्रेकर इसे साफ़ करने में विफल हो जाते हैं, जिससे सुरक्षा की एक बैकअप परत मिलती है।

रिले के अलावा, आधुनिक सर्किट ब्रेकर स्थिति निगरानी सेंसर से भी सुसज्जित हैं। ये सेंसर ऑपरेटिंग समय, संपर्कों की यात्रा, गैस दबाव (एसएफ 6 ब्रेकरों के लिए), और संपर्कों के तापमान जैसे मापदंडों को मापते हैं। सर्किट ब्रेकर के स्वास्थ्य का नैदानिक ​​मूल्यांकन प्रदान करने के लिए इस डेटा को लगातार एकत्र और विश्लेषण किया जाता है। डेटा का उपयोग विफलताओं के घटित होने से पहले उनका अनुमान लगाने के लिए किया जा सकता है, जिससे सक्रिय रखरखाव सक्षम हो सकता है जो डिवाइस के जीवन को महत्वपूर्ण रूप से बढ़ा सकता है। ट्रांसफार्मर सुरक्षा सर्किट ब्रेकर के लिए, इसका मतलब है कि ब्रेकर की प्रभावशीलता अधिक अनुमानित और विश्वसनीय है। लुगाओ पावर कंपनी लिमिटेड में, हमने अपने हाई वोल्टेज सर्किट ब्रेकर उत्पादों के लिए एक मालिकाना स्थिति निगरानी प्रणाली विकसित की है। यह प्रणाली हमारे ग्राहकों को उनके ब्रेकर के स्वास्थ्य के बारे में संपूर्ण दृष्टिकोण प्रदान करती है, जिससे उन्हें अधिक प्रभावी ढंग से रखरखाव की योजना बनाने और अनियोजित आउटेज के जोखिम को कम करने की अनुमति मिलती है। हमारे सर्किट ब्रेकरों की भौतिक मजबूती को आधुनिक निगरानी की नैदानिक ​​शक्ति के साथ जोड़कर, हम एक सुरक्षा समाधान प्रदान करने में सक्षम हैं जो न केवल विश्वसनीय है, बल्कि बुद्धिमान भी है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: हाई वोल्टेज सर्किट ब्रेकर को किसी खराबी को खोलने और ठीक करने में कितना समय लगता है?

उत्तर: एक आधुनिक हाई वोल्टेज सर्किट ब्रेकर के लिए, कुल समाशोधन समय - फॉल्ट करंट की शुरुआत से लेकर आर्क के अंतिम रुकावट तक - आमतौर पर 30 से 50 मिलीसेकंड के बीच होता है। यह लगभग वही समय है जब इंसान की आंख झपकती है। ट्रांसफार्मर को ओवरहीटिंग से बचाने और शेष ग्रिड को फॉल्ट करंट से बचाने के लिए सर्किट ब्रेकर को तेजी से खुलना चाहिए। लुगाओ पावर कंपनी लिमिटेड में हमारे हाई वोल्टेज सर्किट ब्रेकर उत्पाद। इन तेजी से खुलने के समय को प्राप्त करने के लिए इंजीनियर किया गया है, यह सुनिश्चित करते हुए कि ट्रांसफार्मर प्रभावी ढंग से सुरक्षित है।

प्रश्न 2: सर्किट ब्रेकर और डिस्कनेक्ट स्विच के बीच क्या अंतर है?

उत्तर: एक सर्किट ब्रेकर को फॉल्ट करंट को बाधित करने और उपकरण की सुरक्षा के लिए डिज़ाइन किया गया है। एक डिस्कनेक्ट स्विच को रखरखाव के लिए एक सर्किट को अलग करने के लिए डिज़ाइन किया गया है और इसे गलती धाराओं को तोड़ने के लिए रेट नहीं किया गया है। डिस्कनेक्ट स्विच केवल तभी संचालित होता है जब सर्किट डी-एनर्जेटिक होता है, आमतौर पर सर्किट ब्रेकर खुलने के बाद। सर्किट ब्रेकर सक्रिय सुरक्षा उपकरण है, जबकि डिस्कनेक्ट स्विच अलगाव के लिए एक सुरक्षा उपकरण है। दोनों एक सुरक्षित और कार्यात्मक सबस्टेशन के लिए आवश्यक हैं, लेकिन वे बहुत अलग भूमिका निभाते हैं।

प्रश्न 3: हाई वोल्टेज सर्किट ब्रेकर का रखरखाव कितनी बार किया जाना चाहिए?

उत्तर: रखरखाव अंतराल ब्रेकर के प्रकार और निर्माता की सिफारिशों पर निर्भर करता है। एसएफ6 हाई वोल्टेज सर्किट ब्रेकर के लिए, आमतौर पर हर 10 से 15 साल में या एक निश्चित संख्या में संचालन के बाद, जो भी पहले हो, रखरखाव की आवश्यकता होती है। इसमें SF6 गैस दबाव, संचालन तंत्र और संपर्क स्थिति की जाँच शामिल है। वैक्यूम ब्रेकरों के लिए, अंतराल और भी लंबा हो सकता है। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। हमारे सभी हाई वोल्टेज सर्किट ब्रेकर उत्पादों के लिए विस्तृत रखरखाव कार्यक्रम और सिफारिशें प्रदान करता है, जिससे हमारे ग्राहकों को उनके परिचालन जीवन का विस्तार करने में मदद मिलती है।

प्रश्न 4: यदि किसी खराबी के दौरान हाई वोल्टेज सर्किट ब्रेकर खुलने में विफल रहता है तो क्या होगा?

उत्तर: यदि कोई सर्किट ब्रेकर खुलने में विफल रहता है, तो एक बैकअप सुरक्षा प्रणाली, जिसे "ब्रेकर विफलता सुरक्षा" के रूप में जाना जाता है, काम करेगी। यह आम तौर पर एक ही बस से जुड़े अन्य सभी सर्किट ब्रेकरों को ट्रिप कर देगा, जिससे सबस्टेशन का पूरा खंड अलग हो जाएगा। किसी भयावह विफलता को रोकने के लिए यह अंतिम उपाय है, और इसके परिणामस्वरूप व्यापक बिजली कटौती होती है। यही कारण है कि प्राथमिक हाई वोल्टेज सर्किट ब्रेकर की विश्वसनीयता इतनी महत्वपूर्ण है, और हम लूगाओ पावर कंपनी लिमिटेड में यही कारण है। हमारी विनिर्माण प्रक्रिया में गुणवत्ता और परीक्षण पर इतना अधिक जोर दें।

प्रश्न 5: क्या ट्रांसफार्मर को आंतरिक दोषों से बचाने के लिए हाई वोल्टेज सर्किट ब्रेकर का उपयोग किया जा सकता है?

उत्तर: हाँ, लेकिन इसके लिए एक विभेदक सुरक्षा रिले की आवश्यकता होती है। यह रिले ट्रांसफार्मर में आने और जाने वाली धारा को मापता है। सामान्य स्थिति में ये धाराएँ बराबर होती हैं। यदि कोई आंतरिक खराबी है, तो धाराएं अलग-अलग होंगी, और रिले हाई वोल्टेज सर्किट ब्रेकर से टकरा जाएगा। यह आंतरिक ट्रांसफार्मर दोष के लिए प्राथमिक सुरक्षा है। हमारे हाई वोल्टेज सर्किट ब्रेकर समाधान विभेदक सुरक्षा योजनाओं के साथ पूरी तरह से संगत होने के लिए डिज़ाइन किए गए हैं।

निष्कर्ष

एक हाई वोल्टेज सर्किट ब्रेकर सिर्फ उपकरण का एक टुकड़ा नहीं है; यह पावर ट्रांसफार्मर और, विस्तार से, संपूर्ण पावर ग्रिड का आवश्यक संरक्षक है। यह एकमात्र उपकरण है जो एक भयावह गलती का पता लगा सकता है और बड़े पैमाने पर धाराओं को बाधित कर सकता है जो अन्यथा ट्रांसफार्मर को नष्ट कर देगा। आधुनिक हाई वोल्टेज सर्किट ब्रेकर, विशेष रूप से एसएफ6 तकनीक जिसमें हम लूगाओ पावर कंपनी लिमिटेड में विशेषज्ञ हैं, एक परिष्कृत, बुद्धिमान और अत्यधिक विश्वसनीय घटक के रूप में विकसित हुआ है। इसका डिज़ाइन भौतिकी, उन्नत सामग्रियों और सटीक विनिर्माण का मिश्रण है, जो यह सुनिश्चित करने के लिए मिलकर काम करते हैं कि ट्रांसफार्मर सबसे गंभीर परिस्थितियों में सुरक्षित रहे। किसी सबस्टेशन में ट्रांसफार्मर अक्सर सबसे महंगी और महत्वपूर्ण संपत्ति होती है, और इसकी सुरक्षा को भरोसे पर नहीं छोड़ा जा सकता है। इसके लिए एक ऐसे सर्किट ब्रेकर की आवश्यकता होती है जो न केवल तेज़ हो, बल्कि विश्वसनीय, दोहराने योग्य और पूर्वानुमानित हो।

लुगाओ पावर कंपनी लिमिटेड में, हम ग्रिड की विश्वसनीयता सुनिश्चित करने में हमारे हाई वोल्टेज सर्किट ब्रेकर उत्पादों की महत्वपूर्ण भूमिका को समझते हैं। यही कारण है कि हम अनुसंधान, विकास और गुणवत्ता नियंत्रण में इतना भारी निवेश करते हैं। हमारा कारखाना ऐसे सर्किट ब्रेकर बनाने के लिए समर्पित है जो न केवल सबसे कड़े अंतरराष्ट्रीय मानकों को पूरा करते हैं बल्कि उनसे भी बेहतर हैं। यदि आप अपने ट्रांसफार्मर सुरक्षा को अपग्रेड करना चाह रहे हैं, या यदि आप एक नए सबस्टेशन की योजना बना रहे हैं, तो हम आपको हमसे संपर्क करने के लिए आमंत्रित करते हैं। आइए हम आपकी विशिष्ट आवश्यकताओं पर चर्चा करें और हमारे हाई वोल्टेज सर्किट ब्रेकर समाधान आपको आवश्यक सुरक्षा कैसे प्रदान कर सकते हैं।लुगाओ पावर कंपनी लिमिटेड से संपर्क करें। आजबिना किसी बाध्यता के परामर्श के लिए और उस अंतर की खोज करें जो वास्तव में विश्वसनीय हाई वोल्टेज सर्किट ब्रेकर आपके ट्रांसफार्मर की सुरक्षा के लिए कर सकता है।
