हाई वोल्टेज सर्किट ब्रेकर पावर सिस्टम में विश्वसनीयता, दक्षता और सुरक्षा को कैसे संतुलित करते हैं?

आधुनिक पावर ग्रिड के विशाल, गुंजनमान नेटवर्क के भीतर, एक मूक युद्ध छिड़ा हुआ है। एक तरफ, सैकड़ों किलोमीटर लंबी ट्रांसमिशन लाइनों और ट्रांसफार्मर के माध्यम से विश्वसनीय, निर्बाध बिजली प्रवाह की मांग। दूसरी ओर, खराबी का खतरा हमेशा बना रहता है - बिजली गिरना, गिरे हुए पेड़, उपकरण की विफलता - जो सिस्टम के माध्यम से विनाशकारी धाराओं को प्रवाहित कर सकती है। इस नाजुक संतुलन के संरक्षक हैंहाई वोल्टेज सर्किट ब्रेकर. ये केवल स्विच नहीं हैं; वे परिष्कृत इलेक्ट्रोमैकेनिकल प्रणालियाँ हैं जिन्हें एक विरोधाभासी रूप से सरल लेकिन बेहद जटिल कार्य करना होगा: वर्षों तक बिना किसी नुकसान के सामान्य लोड करंट को ले जाना, फिर भी मिलीसेकंड के भीतर, एक गलती के विशाल प्रवाह को बाधित करना। यह इंजीनियरिंग चुनौती का मूल है: हाई वोल्टेज सर्किट ब्रेकर बिजली प्रणाली संचालन के तीन महत्वपूर्ण स्तंभों - विश्वसनीयता, दक्षता और सुरक्षा - को कैसे संतुलित करते हैं - जो अक्सर विपरीत दिशाओं में खींचते हैं?

इसका उत्तर उन्नत भौतिक सिद्धांतों, सावधानीपूर्वक इंजीनियरिंग डिज़ाइन और बुद्धिमान सिस्टम एकीकरण के संयोजन में निहित है। विश्वसनीयता मजबूत सामग्रियों, एकाधिक सुरक्षा मार्जिन और पूर्वानुमानित निदान के उपयोग के माध्यम से हासिल की जाती है। दक्षता को कम-प्रतिरोध संपर्कों, न्यूनतम परिचालन ऊर्जा और लंबे रखरखाव अंतराल के माध्यम से अनुकूलित किया जाता है। अक्रिय आर्क-शमन मीडिया, मजबूत इंटरलॉक और रिमोट ऑपरेशन क्षमताओं के उपयोग के माध्यम से सुरक्षा सुनिश्चित की जाती है। हाई वोल्टेज सर्किट ब्रेकर को सामान्य परिस्थितियों में एक आदर्श कंडक्टर और गलती की स्थिति में एक आदर्श इन्सुलेटर के रूप में काम करना चाहिए - एक द्वंद्व जो एक चाप के सटीक नियंत्रण द्वारा प्राप्त किया जाता है। संतुलन एक स्थिर बिंदु नहीं है बल्कि एक गतिशील, विकासशील लक्ष्य है, क्योंकि प्रौद्योगिकी आगे बढ़ती है और ग्रिड की मांग बदलती है। यह लेख इस संतुलन के मुख्य घटकों का विश्लेषण करेगा, भौतिक, यांत्रिक और नियंत्रण रणनीतियों की खोज करेगा जो एक आधुनिक हाई वोल्टेज सर्किट ब्रेकर को तीनों स्तंभों में उत्कृष्टता प्राप्त करने की अनुमति देता है। हम तकनीकी विशिष्टताओं और परिचालन अंतर्दृष्टि को भी साझा करेंगे जो इन महत्वपूर्ण घटकों के डिजाइन और चयन को सूचित करते हैं।

विषयसूची

• 1. व्यवधान की भौतिकी: चाप कैसे बुझता है?
• 2. विश्वसनीयता स्तंभ: क्या चीज़ एक सर्किट ब्रेकर को दशकों तक भरोसेमंद बनाती है?
• 3. दक्षता स्तंभ: एक सर्किट ब्रेकर नुकसान को कैसे कम कर सकता है?
• 4. सुरक्षा स्तंभ: कार्मिक और सिस्टम सुरक्षा कैसे प्राप्त की जाती है?
• 5. संतुलन अधिनियम: ये तीन स्तंभ कैसे संघर्ष और सहयोग करते हैं?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निष्कर्ष: सर्किट ब्रेकर डिज़ाइन का भविष्य

1. व्यवधान की भौतिकी: चाप कैसे बुझता है?

यह समझने के लिए कि एक हाई वोल्टेज सर्किट ब्रेकर अपने मूल उद्देश्यों को कैसे संतुलित करता है, हमें पहले आर्क विलुप्त होने की मौलिक भौतिकी को समझना होगा। जब सर्किट ब्रेकर के संपर्क लोड के तहत भाग होते हैं, तो अंतराल में एक विद्युत चाप बनता है। यह चाप एक उच्च तापमान वाला प्लाज़्मा है, जो करंट का संचालन करता है और अगर इसे अनियंत्रित छोड़ दिया जाए, तो यह अनिश्चित काल तक फॉल्ट करंट को प्रवाहित करता रहेगा। सर्किट ब्रेकर का काम उस चाप को अगले प्राकृतिक वर्तमान शून्य पर बुझाने के लिए मजबूर करना है। चुनौती यह है कि चाप एक आयनित पथ बनाता है जो वर्तमान शून्य के बाद वोल्टेज बढ़ने पर तेजी से पुनः सक्रिय हो सकता है। सफल व्यवधान की कुंजी अंतर को विआयनीकृत करना और क्षणिक पुनर्प्राप्ति वोल्टेज (टीआरवी) के निर्माण की तुलना में इसकी ढांकता हुआ ताकत को तेजी से बहाल करना है।

आधुनिक उच्च वोल्टेज सर्किट ब्रेकर में चाप विलुप्त होने के लिए प्राथमिक तंत्र एक चाप-शमन माध्यम का उपयोग है। यह सल्फर हेक्साफ्लोराइड (SF6) गैस, वैक्यूम या तेल हो सकता है, प्रत्येक के भौतिक गुणों का अपना सेट होता है। एसएफ6 इलेक्ट्रोनेगेटिव है, जिसका अर्थ है कि इसके अणु आसानी से मुक्त इलेक्ट्रॉनों को पकड़ लेते हैं, जिससे आर्क चैनल का निर्माण रुक जाता है। यह इसे उच्च वोल्टेज और उच्च धारा दोनों पर असाधारण रूप से प्रभावी बनाता है। सर्किट ब्रेकर डिज़ाइन इस सिद्धांत का उपयोग करता है: एक गतिशील संपर्क, जो पफर सिलेंडर से जुड़ा होता है, शुरुआती स्ट्रोक के दौरान एसएफ 6 गैस को संपीड़ित करता है। फिर इस दबावयुक्त गैस को एक नोजल के माध्यम से आर्क क्षेत्र में निर्देशित किया जाता है, जो आयनित कणों को दूर कर देता है और प्लाज्मा को ठंडा कर देता है। यह भौतिक सिद्धांत है जो एक उच्च वोल्टेज सर्किट ब्रेकर को केवल 30-50 मिलीसेकंड में भारी गलती धाराओं को बाधित करने की अनुमति देता है।

इन डिज़ाइन सुविधाओं और सर्किट ब्रेकर के समग्र संतुलन के बीच संबंध घनिष्ठ है। व्यवधान माध्यम का चुनाव पर्यावरणीय प्रभाव, रखरखाव आवश्यकताओं और उपकरण के भौतिक आकार को निर्धारित करता है। SF6, अत्यंत प्रभावी होते हुए भी, उच्च ग्लोबल वार्मिंग क्षमता (GWP) रखता है, जिससे विकल्पों पर जोर बढ़ रहा है। वैक्यूम ब्रेकर, मध्यम वोल्टेज पर उत्कृष्ट प्रदर्शन की पेशकश करते हुए, उच्च-वोल्टेज अनुप्रयोगों के लिए श्रृंखला में कई इंटरप्रेटर इकाइयों की आवश्यकता होती है। इसलिए व्यवधान माध्यम का चयन संतुलन अधिनियम में एक महत्वपूर्ण तत्व है, क्योंकि यह सीधे सर्किट ब्रेकर की परिचालन विश्वसनीयता, लागत और पर्यावरणीय स्थिरता को प्रभावित करता है।

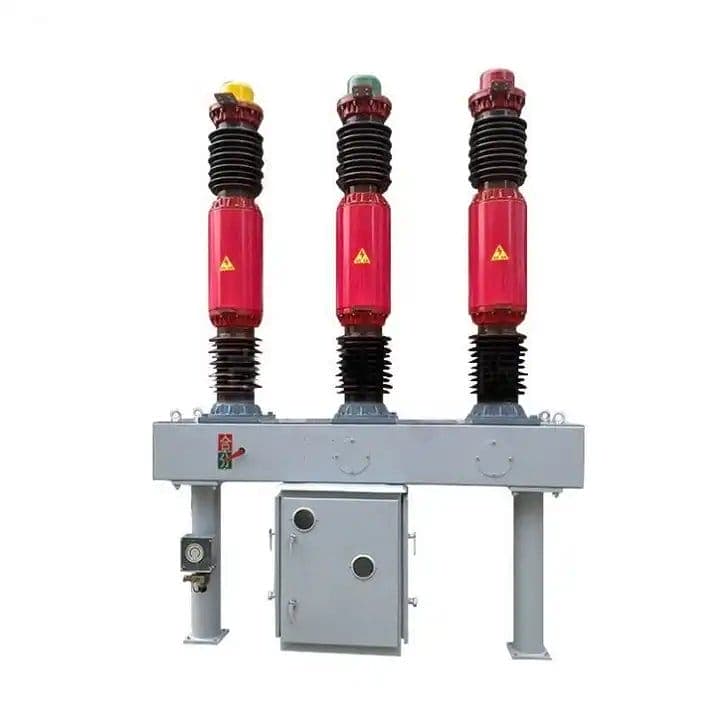

लुगाओ में हमारे कारखाने ने उच्च वोल्टेज सर्किट ब्रेकर की एक श्रृंखला विकसित की है जो विभिन्न अनुप्रयोग आवश्यकताओं के लिए आर्क विलुप्त होने की प्रक्रिया को अनुकूलित करती है। ट्रांसमिशन-स्तरीय अनुप्रयोगों (≥72.5 केवी) के लिए, हम उन्नत पफर और सेल्फ-ब्लास्ट तकनीक के साथ एसएफ6 सर्किट ब्रेकर प्रदान करते हैं, जो कम ऑपरेटिंग ऊर्जा के साथ उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता का संयोजन करते हैं। स्व-विस्फोट तंत्र गैस के संपीड़न में सहायता के लिए आर्क ऊर्जा का उपयोग करता है, ऑपरेटिंग तंत्र से आवश्यक यांत्रिक ऊर्जा को कम करता है, और समग्र दक्षता को बढ़ाता है। निम्न तालिका हमारे हाई वोल्टेज सर्किट ब्रेकर मॉडल के विशिष्ट रुकावट प्रदर्शन को दर्शाती है।

2. विश्वसनीयता स्तंभ: क्या चीज़ एक सर्किट ब्रेकर को दशकों तक भरोसेमंद बनाती है?

विद्युत ऊर्जा उद्योग में, विश्वसनीयता अक्सर सर्वोच्च प्राथमिकता होती है। हाई वोल्टेज सर्किट ब्रेकर एक रणनीतिक संपत्ति है, और इसकी विफलता के विनाशकारी परिणाम हो सकते हैं। विश्वसनीयता किसी एक विशेषता से प्राप्त नहीं होती; यह एक सुविचारित डिज़ाइन दर्शन का परिणाम है जिसमें सामग्री चयन, यांत्रिक डिज़ाइन, पर्यावरणीय लचीलापन और पूर्वानुमानित निदान शामिल हैं। आधुनिक हाई वोल्टेज सर्किट ब्रेकर को महीनों, यहां तक ​​कि वर्षों तक निष्क्रिय रहने में सक्षम होना चाहिए, और फिर, जब आवश्यक हो, पूर्ण निश्चितता के साथ कार्य करना चाहिए। निर्भरता के इस स्तर को हासिल करना इंजीनियरिंग की जीत है।

विश्वसनीयता की नींव सामग्री चयन में निहित है। वर्तमान-वाहक पथ के लिए, संपर्क प्रणाली विशेष रूप से महत्वपूर्ण है। संपर्क सतहें आमतौर पर सिल्वर-प्लेटेड या सिल्वर-टंगस्टन मिश्र धातु होती हैं, जिन्हें उनकी उच्च चालकता और संपर्क वेल्डिंग के प्रतिरोध के लिए चुना जाता है। लंबे समय तक बंद स्थिति के दौरान अत्यधिक घिसाव पैदा किए बिना कम प्रतिरोध बनाए रखने के लिए संपर्क दबाव को सावधानीपूर्वक नियंत्रित किया जाता है। उपयोग किए गए स्नेहक विशेष रूप से यांत्रिक तंत्र के लंबे जीवन के लिए तैयार किए गए हैं। ग्रीस को व्यापक तापमान सीमा पर अपने गुणों को बनाए रखने की क्षमता के लिए चुना जाता है, जो सर्किट ब्रेकर के जीवनकाल में लगातार संचालन प्रदान करता है। ये ऑफ-द-शेल्फ घटक नहीं हैं; वे विशेष रूप से हाई वोल्टेज सर्किट ब्रेकर के मांग वाले वातावरण के लिए इंजीनियर किए गए हैं।

ऑपरेटिंग तंत्र का यांत्रिक डिज़ाइन भी उतना ही महत्वपूर्ण है। तंत्र को हजारों ऑपरेशनों में बार-बार और विश्वसनीय रूप से आवश्यक रुकावट समय प्राप्त करने के लिए पर्याप्त गति के साथ चलती संपर्क असेंबली के द्रव्यमान को स्थानांतरित करने में सक्षम होना चाहिए। यह स्प्रिंग, हाइड्रोलिक या वायवीय ऊर्जा भंडारण प्रणालियों के संयोजन के माध्यम से प्राप्त किया जाता है। स्प्रिंग तंत्र, डिज़ाइन में सरल होते हुए भी, ऐसे स्प्रिंग होने चाहिए जो दशकों तक अपना बल बनाए रख सकें। यही कारण है कि स्प्रिंग्स को अक्सर कारखाने में पहले से लोड किया जाता है, और तंत्र को चलती भागों की संख्या को कम करने, यांत्रिक पहनने और विफलता की संभावना को कम करने के लिए डिज़ाइन किया गया है।

पर्यावरणीय लचीलापन विश्वसनीयता का एक अन्य प्रमुख तत्व है। हाई वोल्टेज सर्किट ब्रेकर अक्सर बाहर स्थापित किए जाते हैं, जहां वे बारिश, बर्फ, बर्फ, नमक स्प्रे और अत्यधिक तापमान के संपर्क में आते हैं। इंटरप्टर के अंदर SF6 गैस संपर्कों के लिए एक स्वच्छ, नियंत्रित वातावरण प्रदान करती है, लेकिन बाहरी संरचना को संरक्षित किया जाना चाहिए। यह आवास के सावधानीपूर्वक डिजाइन, सील और उच्च गुणवत्ता वाली संक्षारण प्रतिरोधी सामग्री के उपयोग के माध्यम से प्राप्त किया जाता है। उपयोग किया गया इन्सुलेटर महत्वपूर्ण है; सिरेमिक या पॉलिमर इंसुलेटर को वोल्टेज तनाव और पर्यावरण प्रदूषण का सामना करना होगा। हमारे कारखाने मेंलुगाओ पावर कंपनी लिमिटेडकेवल उच्च श्रेणी की सामग्रियों का उपयोग करता है, और हमारे सर्किट ब्रेकरों को दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए चरम स्थितियों का सामना करने के लिए परीक्षण किया जाता है।

आधुनिक सर्किट ब्रेकर तेजी से स्थिति निगरानी प्रणालियों से सुसज्जित होते जा रहे हैं। ये सिस्टम ऑपरेटिंग तंत्र, गैस दबाव, संपर्क यात्रा और विद्युत सर्किट की निगरानी करते हैं। इस जानकारी का उपयोग विफलताओं की भविष्यवाणी करने के लिए किया जाता है, जिससे समस्या उत्पन्न होने से पहले रखरखाव को शेड्यूल किया जा सकता है। सेंसर का एकीकरण, जैसे कि फाइबर-ऑप्टिक करंट और वोल्टेज सेंसर, सर्किट ब्रेकर के स्वास्थ्य पर वास्तविक समय डेटा प्रदान करता है, रखरखाव को समय-आधारित से स्थिति-आधारित दृष्टिकोण तक ले जाता है। यह विश्वसनीयता का भविष्य है: न केवल यह सुनिश्चित करना कि हाई वोल्टेज सर्किट ब्रेकर आवश्यकता पड़ने पर काम करेगा, बल्कि यह जानना भी कि यह निश्चितता की बढ़ती डिग्री के साथ काम करेगा। इन दृष्टिकोणों के संयोजन से, आधुनिक हाई वोल्टेज सर्किट ब्रेकर विश्वसनीयता के स्तर को प्राप्त करता है जो एक पीढ़ी पहले अकल्पनीय था।

3. दक्षता स्तंभ: एक सर्किट ब्रेकर नुकसान को कैसे कम कर सकता है?

उच्च वोल्टेज सर्किट ब्रेकर के संदर्भ में दक्षता, ऊर्जा को एक रूप से दूसरे रूप में परिवर्तित करने के बारे में नहीं है। यह सामान्य धारा प्रवाहित अवस्था में नुकसान को कम करने और संचालन के लिए आवश्यक ऊर्जा को कम करने के बारे में है। सर्किट ब्रेकर 99.9% समय बिजली प्रवाह के पथ में बैठता है, और इस पथ में कोई भी प्रतिरोध गर्मी हानि (I²R हानि) और सिस्टम दक्षता में कमी में योगदान देता है। इसलिए, संपर्कों का डिज़ाइन और वर्तमान पथ महत्वपूर्ण है। संपर्क प्रतिरोध को कम करने के लिए संपर्क दबाव पर्याप्त होना चाहिए, फिर भी अत्यधिक घिसाव से बचने के लिए इतना कम होना चाहिए। सामग्री का चुनाव एक प्रमुख चर है; उदाहरण के लिए, सिल्वर-प्लेटेड संपर्क असाधारण रूप से कम प्रतिरोध पथ प्रदान करते हैं। इसके अलावा, संपर्क डिज़ाइन को हॉट स्पॉट या स्थानीय हीटिंग से बचने के लिए अनुकूलित किया गया है।

परिचालन ऊर्जा एक अन्य दक्षता कारक है। सर्किट ब्रेकर को अपने संपर्कों को तेजी से खोलने और बंद करने में सक्षम होना चाहिए। इस ऑपरेशन के लिए आवश्यक ऊर्जा एक संग्रहीत ऊर्जा स्रोत, जैसे चार्ज स्प्रिंग या हाइड्रोलिक संचायक से ली जाती है। आवश्यक ऊर्जा को कम करने से तंत्र का आकार और लागत कम हो जाती है, घटकों पर तनाव कम हो जाता है और समग्र प्रणाली दक्षता में योगदान होता है। स्व-विस्फोट डिज़ाइन, जहां चाप ऊर्जा शमन गैस के संपीड़न में सहायता करती है, इस सिद्धांत का एक प्रमुख उदाहरण है। रुकावट प्रक्रिया में सहायता के लिए आर्क की अपनी ऊर्जा का उपयोग करके, ऑपरेटिंग तंत्र से आवश्यक यांत्रिक ऊर्जा कम हो जाती है, जिससे डिवाइस की समग्र दक्षता में सुधार होता है।

दक्षता का एक अन्य महत्वपूर्ण पहलू SF6 गैस की रिसाव दर है। SF6 एक महँगी इंसुलेटिंग गैस है और एक शक्तिशाली ग्रीनहाउस गैस भी है। कोई भी रिसाव वित्तीय लागत और पर्यावरणीय प्रभाव दोनों का प्रतिनिधित्व करता है। आधुनिक हाई वोल्टेज सर्किट ब्रेकर बेहद कम रिसाव दर के साथ डिज़ाइन किए गए हैं। उच्च-गुणवत्ता वाली सील और सटीक विनिर्माण मानक यह सुनिश्चित करते हैं कि गैस अपने पूरे सेवा जीवन के लिए इंटरप्टर के भीतर समाहित रहे। गैस घनत्व की उन्नत निगरानी के साथ संयुक्त सीलिंग तकनीक यह सुनिश्चित करती है कि सर्किट ब्रेकर पर्यावरणीय रिसाव के बिना अपने इष्टतम प्रदर्शन पर काम करता है।

हाई वोल्टेज सर्किट ब्रेकर की दक्षता उसके स्वयं के संचालन से परे व्यापक बिजली प्रणाली तक फैली हुई है। तेज़ और विश्वसनीय दोष रुकावट प्रदान करके, सर्किट ब्रेकर उपकरण क्षति और बिजली कटौती के जोखिम को कम करता है, जिसकी भारी आर्थिक लागत हो सकती है। सर्किट ब्रेकर आधुनिक, कुशल बिजली प्रणाली में एक प्रमुख घटक है। हमारे हाई वोल्टेज सर्किट ब्रेकर को न केवल अपने कार्य में उत्कृष्टता के लिए, बल्कि ग्रिड की समग्र दक्षता में योगदान देने के लिए भी डिज़ाइन किया गया है। नीचे दी गई तालिका हमारे सर्किट ब्रेकर मॉडल की प्रमुख दक्षता बढ़ाने वाली विशेषताओं को रेखांकित करती है।

4. सुरक्षा स्तंभ: कार्मिक और सिस्टम सुरक्षा कैसे प्राप्त की जाती है?

हाई वोल्टेज सर्किट ब्रेकर के संदर्भ में सुरक्षा, एक बहुआयामी अवधारणा है। इसमें विद्युत प्रणाली की सुरक्षा, खराबी की स्थिति के दौरान थर्मल और यांत्रिक क्षति से भौतिक बुनियादी ढांचे की सुरक्षा शामिल है। इसमें परिचालन कर्मियों की सुरक्षा, उन्हें उच्च-वोल्टेज और उच्च-ऊर्जा विद्युत उपकरणों के जोखिम से बचाना भी शामिल है। सुरक्षा में विफलता भयावह हो सकती है, जिससे यह प्राथमिक डिज़ाइन चालक बन सकता है। सुरक्षा कोई ऐड-ऑन सुविधा नहीं है; यह सर्किट ब्रेकर के संचालन में एकीकृत एक मुख्य सिद्धांत है।

सुरक्षा की शुरुआत अवरोधक से ही होती है। एसएफ6 जैसे इन्सुलेशन माध्यम का चुनाव स्वाभाविक रूप से सुरक्षा लाभ प्रदान करता है। गैस निष्क्रिय और गैर-ज्वलनशील है, जो तेल सर्किट ब्रेकरों से जुड़ी आग और विस्फोट के जोखिम को दूर करती है। भली भांति बंद करके सील किया गया इंटरप्टर पर्यावरण से आंतरिक संपर्कों की भी रक्षा करता है, यह सुनिश्चित करते हुए कि सर्किट ब्रेकर का सुरक्षात्मक कार्य बाहरी संदूषण से समझौता नहीं करता है। बाड़े को एक चाप से आंतरिक दबाव का सामना करने, किसी भी संभावित विफलता को रोकने और कर्मियों को किसी गलती के प्रभाव से बचाने के लिए डिज़ाइन किया गया है।

इंटरप्रेटर की अंतर्निहित सुरक्षा के अलावा, आधुनिक हाई वोल्टेज सर्किट ब्रेकर में सुरक्षा इंटरलॉक और सुरक्षा सुविधाओं की एक विस्तृत श्रृंखला शामिल होती है। ऑपरेटिंग तंत्र को यांत्रिक इंटरलॉक के साथ डिज़ाइन किया गया है जो गलत संचालन को रोकता है। उदाहरण के लिए, यदि ओपनिंग कमांड दिया जाता है तो क्लोजिंग ऑपरेशन यांत्रिक रूप से लॉक हो जाता है, जिससे सर्किट ब्रेकर को किसी खराबी पर बंद होने से रोका जा सकता है। विद्युत नियंत्रण सर्किट को समान रूप से लॉक-आउट से संरक्षित किया जाता है ताकि तंत्र को नुकसान पहुंचाने वाले कई कार्यों को रोका जा सके। ग्राउंडिंग स्विच अक्सर एकीकृत होते हैं, जो रखरखाव उद्देश्यों के लिए जमीन पर एक दृश्यमान और सत्यापन योग्य मार्ग प्रदान करते हैं। ये इंटरलॉक कर्मियों की सुरक्षा और बिजली प्रणाली की विश्वसनीयता सुनिश्चित करने के लिए आवश्यक हैं।

सुरक्षा का एक अन्य महत्वपूर्ण पहलू दोष वर्तमान सीमा है। हाई वोल्टेज सर्किट ब्रेकर गलती धाराओं को बाधित करने के लिए प्राथमिक उपकरण है, और ऐसा करने की इसकी क्षमता गलती की अवधि को कम कर देती है। यह सिस्टम घटकों पर थर्मल और यांत्रिक तनाव को कम करता है, ट्रांसफार्मर, केबल और जनरेटर को क्षति से बचाता है। गलती को तेजी से साफ करके, सर्किट ब्रेकर द्वितीयक विफलताओं, जैसे आर्क फ्लैश या विस्फोट के जोखिम को भी कम कर देता है, जो कर्मियों को खतरे में डाल सकता है। सर्किट ब्रेकर के अलावा, कर्मियों की सुरक्षा के लिए उचित सुरक्षा प्रक्रियाएं और प्रशिक्षण आवश्यक हैं। सर्किट ब्रेकर को रिमोट ऑपरेशन क्षमता के साथ डिज़ाइन किया गया है, जो स्विचिंग ऑपरेशन के दौरान ऑपरेटर को उपकरण से सुरक्षित रूप से दूर स्थित रहने की अनुमति देता है।

सुरक्षा और अन्य स्तंभों के बीच संतुलन महत्वपूर्ण है। एक सर्किट ब्रेकर जिसे अत्यधिक सुरक्षा मार्जिन के साथ डिज़ाइन किया गया है वह बड़ा, भारी और अधिक महंगा हो सकता है। हालाँकि, उपकरण द्वारा प्रदान की गई सुरक्षा एक गैर-परक्राम्य कारक है। नीचे दी गई तालिका हमारे हाई वोल्टेज सर्किट ब्रेकर में एकीकृत प्रमुख सुरक्षा सुविधाओं की रूपरेखा बताती है।

5. संतुलन अधिनियम: ये तीन स्तंभ कैसे संघर्ष और सहयोग करते हैं?

अब तक, हमने तीन अलग-अलग स्तंभों के रूप में विश्वसनीयता, दक्षता और सुरक्षा की जांच की है। हालाँकि, हाई वोल्टेज सर्किट ब्रेकर डिज़ाइन की असली चुनौती उनके बीच परस्पर क्रिया में निहित है। ये तीनों उद्देश्य अक्सर परस्पर विरोधी होते हैं। उदाहरण के लिए, एक डिज़ाइन जो विश्वसनीयता को अधिकतम करता है, उसमें अतिरिक्त अतिरेक शामिल हो सकता है, जिससे वजन और लागत में वृद्धि हो सकती है, और संभावित रूप से दक्षता कम हो सकती है। एक डिज़ाइन जो दक्षता को अधिकतम करता है वह हल्की सामग्रियों का उपयोग कर सकता है, लेकिन ये सामग्रियां भारी, अधिक मजबूत विकल्पों के समान दीर्घकालिक विश्वसनीयता प्रदान नहीं कर सकती हैं। सर्किट ब्रेकर इंजीनियर की कला इष्टतम संतुलन बिंदु ढूंढना है।

संपर्क डिज़ाइन के मामले पर विचार करें. उच्च विश्वसनीयता प्राप्त करने के लिए, संपर्कों को फॉल्ट करंट के विद्युत और थर्मल तनाव का सामना करने के लिए डिज़ाइन किया जाना चाहिए। इसके लिए बड़े संपर्क क्षेत्र या अधिक मजबूत सामग्री की आवश्यकता हो सकती है, जो संपर्क प्रतिरोध को बढ़ा सकती है और दक्षता को कम कर सकती है। इसके विपरीत, उच्च दक्षता प्राप्त करने के लिए, संपर्क प्रतिरोध को कम किया जाना चाहिए, लेकिन इससे एक ऐसा डिज़ाइन बन सकता है जो वेल्डिंग या क्षरण से संपर्क करने के लिए अधिक संवेदनशील है। इंजीनियर को इन परस्पर विरोधी आवश्यकताओं को ध्यान में रखते हुए उन सामग्रियों और डिज़ाइनों का चयन करना चाहिए जो सर्वोत्तम समझौता प्रदान करते हैं। इसी तरह, ऑपरेटिंग तंत्र को अत्यधिक विश्वसनीय होने के लिए डिज़ाइन किया जाना चाहिए, लेकिन इसकी ऊर्जा खपत सर्किट ब्रेकर की समग्र दक्षता में एक कारक है।

ये तीनों स्तंभ भी सहयोग करते हैं. एक सर्किट ब्रेकर जो अत्यधिक विश्वसनीय है वह अधिक सुरक्षित भी है। यदि कोई सर्किट ब्रेकर अविश्वसनीय है, तो यह किसी खराबी को रोकने में विफल हो सकता है, जिससे एक भयावह विफलता हो सकती है जो सिस्टम और कर्मियों दोनों को खतरे में डाल सकती है। इसी तरह, एक सर्किट ब्रेकर जो कुशल है वह अधिक विश्वसनीय भी है, क्योंकि यह कम तापमान पर काम करता है और इसके घटकों पर कम तनाव डालता है। सेल्फ-ब्लास्ट तकनीक का उपयोग इस सहयोग का एक आदर्श उदाहरण है: यह परिचालन ऊर्जा को कम करके दक्षता में सुधार करता है, लेकिन यह तंत्र पर यांत्रिक भार को कम करके विश्वसनीयता भी बढ़ाता है। स्थिति निगरानी प्रणालियों का एकीकरण सभी तीन स्तंभों को एक साथ सुधारने के लिए एक शक्तिशाली उपकरण है। सर्किट ब्रेकर के स्वास्थ्य की निगरानी करके, सिस्टम विफलताओं की भविष्यवाणी कर सकता है और उन्हें रोक सकता है, जिससे विश्वसनीयता बढ़ती है। अकुशल ऑपरेटिंग मोड की पहचान करके, सिस्टम को अनुकूलित किया जा सकता है, जिससे दक्षता में सुधार हो सकता है। और संभावित समस्याओं की पूर्व चेतावनी देकर, सुरक्षा बढ़ाने के लिए सिस्टम का उपयोग किया जा सकता है।

संतुलन गतिशील है. जैसे-जैसे प्रौद्योगिकी आगे बढ़ती है, इष्टतम संतुलन की परिभाषा बदल जाती है। नई सामग्रियों, नए सेंसर और नए नियंत्रण एल्गोरिदम की शुरूआत लगातार संभव की सीमाओं को आगे बढ़ा रही है। हाई वोल्टेज सर्किट ब्रेकर का भविष्य और भी बड़े एकीकरण में से एक है, जहां सर्किट ब्रेकर एक डिजिटल ग्रिड में एक स्मार्ट, संचार नोड बन जाता है। यह एक ऐसी प्रणाली होगी जो न केवल विश्वसनीय, कुशल और सुरक्षित होगी, बल्कि एक ऐसी प्रणाली होगी जो सक्रिय रूप से अपने स्वयं के स्वास्थ्य का प्रबंधन करेगी, अपनी आवश्यकताओं की भविष्यवाणी करेगी और अपने स्वयं के प्रदर्शन को अनुकूलित करेगी। यह वह भविष्य है जिसे बनाने के लिए लुगाओ में हमारा कारखाना समर्पित है।

निम्नलिखित तालिका दर्शाती है कि हाई वोल्टेज सर्किट ब्रेकर में डिज़ाइन विकल्प अंतर्निहित ट्रेड-ऑफ को प्रदर्शित करते हुए तीन स्तंभों को कैसे प्रभावित कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: एक उच्च वोल्टेज सर्किट ब्रेकर का विशिष्ट जीवनकाल क्या है, और कौन से कारक इसकी लंबी उम्र को प्रभावित करते हैं?

उत्तर: उच्च गुणवत्ता वाले उच्च वोल्टेज सर्किट ब्रेकर, जैसे कि लूगाओ पावर कंपनी लिमिटेड द्वारा निर्मित, का डिज़ाइन जीवन आमतौर पर 30 से 40 वर्ष होता है। वास्तविक जीवनकाल कई कारकों पर निर्भर करता है: दोष वर्तमान रुकावटों की संख्या (जो आर्किंग संपर्कों को ख़राब करती है), यांत्रिक संचालन की आवृत्ति (जो तंत्र को प्रभावित करती है), परिवेश का वातावरण (जंग, तापमान), और रखरखाव की गुणवत्ता। एक अच्छी तरह से बनाए रखा गया एसएफ 6 सर्किट ब्रेकर, सीमित संख्या में दोष संचालन के साथ, आसानी से अपने डिजाइन जीवन को पार कर सकता है। हमारे सर्किट ब्रेकरों को लागत प्रभावी जीवन विस्तार की अनुमति देने के लिए प्रतिस्थापन योग्य आर्किंग संपर्कों के साथ डिज़ाइन किया गया है। नियमित स्थिति की निगरानी और रखरखाव सेवा जीवन को अधिकतम करने की कुंजी है।

प्रश्न 2: एक उच्च वोल्टेज सर्किट ब्रेकर प्रत्यक्ष धारा (डीसी) दोष को कैसे संभालता है, जिसमें प्राकृतिक शून्य-क्रॉसिंग नहीं होती है?

उत्तर: हाई वोल्टेज सर्किट ब्रेकर मुख्य रूप से एसी सिस्टम के लिए डिज़ाइन किए गए हैं, जहां करंट स्वाभाविक रूप से प्रति चक्र दो बार शून्य को पार करता है। डीसी सिस्टम में यह प्राकृतिक शून्य नहीं होता है, जिससे रुकावट अधिक कठिन हो जाती है। डीसी दोषों के लिए, सर्किट ब्रेकर को शून्य करंट लगाना चाहिए। यह आम तौर पर एक समर्पित एचवीडीसी सर्किट ब्रेकर का उपयोग करके उच्च-वोल्टेज डीसी (एचवीडीसी) सिस्टम में प्राप्त किया जाता है, जो एक अलग रुकावट तंत्र का उपयोग करता है, जैसे कि वर्तमान को शून्य पर मजबूर करने के लिए पावर इलेक्ट्रॉनिक्स का उपयोग करके हाइब्रिड दृष्टिकोण, गलती को अलग करने के लिए एक यांत्रिक स्विच के साथ जोड़ा जाता है। हमारा कारखाना एचवीडीसी अनुप्रयोगों के लिए विशेष हाई वोल्टेज सर्किट ब्रेकर का निर्माण करता है, जिसमें इन उन्नत प्रौद्योगिकियों को शामिल किया गया है।

प्रश्न 3: डेड टैंक और लाइव टैंक सर्किट ब्रेकर कॉन्फ़िगरेशन के बीच क्या अंतर है?

उत्तर: एक डेड टैंक सर्किट ब्रेकर में, इंटरप्रेटर को ग्राउंडेड धातु के बाड़े में रखा जाता है। यह एक स्पष्ट सुरक्षा लाभ प्रदान करता है, क्योंकि उच्च वोल्टेज संलग्न है और घेरा जमीनी क्षमता पर है। एक लाइव टैंक सर्किट ब्रेकर में, इंटरप्रेटर उच्च वोल्टेज पर स्थित होता है, और टैंक ग्राउंडेड नहीं होता है। डेड टैंक ब्रेकर आमतौर पर बनाए रखना आसान होता है और अधिक डिज़ाइन लचीलापन प्रदान करता है, लेकिन वे भारी और अधिक महंगे होते हैं। लाइव टैंक ब्रेकर हल्के होते हैं और उनमें ढांकता हुआ नुकसान कम होता है, जो उन्हें कुछ अनुप्रयोगों के लिए अधिक कुशल बनाता है। दोनों डिज़ाइन लुगाओ पावर कंपनी लिमिटेड में हमारे कारखाने द्वारा निर्मित किए जाते हैं, जो हमारे ग्राहकों को उनकी विशिष्ट आवश्यकताओं के आधार पर विकल्प प्रदान करते हैं।

प्रश्न 4: एसएफ6 सर्किट ब्रेकरों के साथ संभावित पर्यावरणीय चिंताएँ क्या हैं, और उनका समाधान कैसे किया जा रहा है?

उत्तर: SF6 में उच्च ग्लोबल वार्मिंग क्षमता (GWP) है, जो इसे एक शक्तिशाली ग्रीनहाउस गैस बनाती है। उद्योग बेहतर सीलिंग, सख्त गैस प्रबंधन प्रक्रियाओं और वैकल्पिक गैसों के विकास के माध्यम से एसएफ 6 उत्सर्जन को कम करने के लिए सक्रिय रूप से काम कर रहा है। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। प्रति वर्ष 0.1% से कम की दर के साथ, एसएफ6 रिसाव को कम करने के लिए एक कार्यक्रम लागू किया है। इसके अतिरिक्त, हम अपने ग्राहकों को अधिक टिकाऊ समाधान प्रदान करने के लिए एयरप्लस (काफी कम जीडब्ल्यूपी के साथ गैसों का मिश्रण) जैसे पर्यावरण-कुशल विकल्पों का उपयोग करके सक्रिय रूप से हाई वोल्टेज सर्किट ब्रेकर विकसित कर रहे हैं। इन विकल्पों में परिवर्तन हमारे अनुसंधान और विकास प्रयासों के लिए एक प्रमुख प्राथमिकता है।

प्रश्न 5: मैं अपने सबस्टेशन में सर्किट ब्रेकर के लिए आवश्यक शॉर्ट-सर्किट ब्रेकिंग क्षमता की गणना कैसे करूं?

उत्तर: आवश्यक शॉर्ट-सर्किट तोड़ने की क्षमता अधिकतम फॉल्ट करंट द्वारा निर्धारित की जाती है जो सर्किट ब्रेकर के इंस्टॉलेशन बिंदु पर प्रवाहित हो सकती है। इसके लिए एक विस्तृत पावर सिस्टम अध्ययन की आवश्यकता है जो स्रोत प्रतिबाधा, ट्रांसफार्मर प्रतिबाधा और नेटवर्क कॉन्फ़िगरेशन पर विचार करता है। अध्ययन सममित शॉर्ट-सर्किट करंट (केए) और एक्स/आर अनुपात की गणना करेगा, जो फॉल्ट करंट के डीसी घटक को निर्धारित करता है। सर्किट ब्रेकर का रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट इस गणना किए गए करंट से अधिक होना चाहिए, और यह पूर्ण असममित फॉल्ट करंट को बाधित करने में सक्षम होना चाहिए। हमारे कारखाने की इंजीनियरिंग टीम इस गणना में सहायता कर सकती है और आपके आवेदन के लिए उपयुक्त हाई वोल्टेज सर्किट ब्रेकर पर विशेषज्ञ सलाह प्रदान कर सकती है।

निष्कर्ष: सर्किट ब्रेकर डिज़ाइन का भविष्य

हाई वोल्टेज सर्किट ब्रेकर इंजीनियरिंग की उत्कृष्ट कृति है जिसे विश्वसनीयता, दक्षता और सुरक्षा की प्रतिस्पर्धी मांगों को लगातार संतुलित करना चाहिए। यह संतुलन सावधानीपूर्वक सामग्री चयन, यांत्रिक डिजाइन और सिस्टम एकीकरण के माध्यम से हासिल किया जाता है। जैसे-जैसे बिजली प्रणालियाँ अधिक नवीकरणीय ऊर्जा स्रोतों, वितरित उत्पादन और डीसी इंटरकनेक्शन के साथ अधिक जटिलता की ओर विकसित होती हैं, सर्किट ब्रेकर की मांग केवल बढ़ेगी। हाई वोल्टेज सर्किट ब्रेकर का भविष्य स्मार्ट प्रौद्योगिकियों के एकीकरण, स्थिति-आधारित रखरखाव, वास्तविक समय प्रदर्शन अनुकूलन और डिजिटल ग्रिड में निर्बाध एकीकरण को सक्षम करने में निहित है। ग्रिड की सुरक्षा करने वाला विनम्र स्विच एक परिष्कृत, बुद्धिमान नोड बन रहा है।

लुगाओ पावर कंपनी लिमिटेड इस विकास का नेतृत्व करने के लिए समर्पित है। अनुसंधान और विकास के प्रति हमारी प्रतिबद्धता यह सुनिश्चित करती है कि हमारे हाई वोल्टेज सर्किट ब्रेकर प्रौद्योगिकी के मामले में सबसे आगे हैं, जो हमारे ग्राहकों को प्रदर्शन, विश्वसनीयता और स्थिरता का सर्वोत्तम संतुलन प्रदान करते हैं। हम आपको हमारे उत्पादों की श्रृंखला का पता लगाने और अपनी विशिष्ट बिजली प्रणाली आवश्यकताओं पर चर्चा करने के लिए हमारी इंजीनियरिंग टीम से संपर्क करने के लिए आमंत्रित करते हैं। चाहे आप एक नए सबस्टेशन की योजना बना रहे हों, मौजूदा सबस्टेशन को अपग्रेड कर रहे हों, या अपने नेटवर्क की दक्षता में सुधार करना चाहते हों, हमारी विशेषज्ञ टीम सहायता के लिए तैयार है।लुगाओ पावर कंपनी लिमिटेड से संपर्क करें। आजउच्च वोल्टेज सर्किट ब्रेकर समाधानों की हमारी विस्तृत श्रृंखला के बारे में अधिक जानने के लिए।
