उच्च वोल्टेज सर्किट ब्रेकर का चयन करते समय मुख्य बातें क्या हैं?

ए का चयनहाई वोल्टेज सर्किट ब्रेकरयह एक पावर सिस्टम इंजीनियर द्वारा लिए जाने वाले सबसे महत्वपूर्ण निर्णयों में से एक है। यह कोई साधारण खरीद प्रक्रिया नहीं है; यह एक रणनीतिक विकल्प है जो दशकों तक संपूर्ण विद्युत नेटवर्क की सुरक्षा, विश्वसनीयता और आर्थिक प्रदर्शन को प्रभावित करता है। खराब तरीके से चुने गए हाई वोल्टेज सर्किट ब्रेकर से विनाशकारी उपकरण विफलता, विस्तारित बिजली कटौती और महत्वपूर्ण वित्तीय नुकसान हो सकता है। इसके विपरीत, एक अच्छी तरह से चुना गया ब्रेकर सिस्टम स्थिरता को बढ़ाता है, डाउनटाइम को कम करता है, और प्रबंधनीय रखरखाव मांगों के साथ एक लंबी सेवा जीवन प्रदान करता है। चुनौती यह है कि चयन प्रक्रिया में विद्युत, यांत्रिक, पर्यावरण और आर्थिक कारकों की एक जटिल परस्पर क्रिया शामिल होती है। यह आलेख दशकों के उद्योग अनुभव और व्यावहारिक क्षेत्र ज्ञान के आधार पर इंजीनियरों को इस महत्वपूर्ण निर्णय के माध्यम से मार्गदर्शन करने के लिए एक संरचित ढांचा प्रदान करता है।

यह मार्गदर्शिका चयन प्रक्रिया का विश्लेषण करेगी, उन आवश्यक मापदंडों की जांच करेगी जिन पर विचार किया जाना चाहिए, मूलभूत विद्युत रेटिंग से लेकर अब उपलब्ध उन्नत स्थिति निगरानी सुविधाओं तक। हम प्रमुख प्रौद्योगिकियों-एसएफ6, वैक्यूम और उभरते पर्यावरण-कुशल विकल्पों का पता लगाएंगे और विभिन्न अनुप्रयोगों के लिए उनकी संबंधित शक्तियों और कमजोरियों पर चर्चा करेंगे। हम स्थापना, संचालन और रखरखाव की व्यावहारिक वास्तविकताओं को भी संबोधित करेंगे, यह सुनिश्चित करते हुए कि चुना गया हाई वोल्टेज सर्किट ब्रेकर न केवल तकनीकी विशिष्टताओं को पूरा करता है बल्कि उपयोगिता या औद्योगिक सुविधा की परिचालन क्षमताओं के साथ भी संरेखित होता है। इस आलेख में उल्लिखित मुख्य विचारों को समझकर, इंजीनियर सूचित, आत्मविश्वासपूर्ण निर्णय ले सकते हैं जो उनकी बिजली प्रणालियों की दीर्घकालिक अखंडता सुनिश्चित करते हैं। हमारे कारखाने मेंलुगाओ पावर कंपनी लिमिटेडदो दशकों से अधिक समय से हाई वोल्टेज सर्किट ब्रेकर का निर्माण कर रहा है, और हमने दुनिया भर में ग्राहकों को समाधान प्रदान करने में अपने व्यापक अनुभव से इस ज्ञान को संकलित किया है।

विषयसूची

• 1. फाउंडेशन: महत्वपूर्ण विद्युत रेटिंग क्या हैं?
• 2. प्रौद्योगिकी निर्णय: कौन सा व्यवधानकारी माध्यम आपके लिए सही है?
• 3. पर्यावरण और स्थापना संबंधी विचार: यह कहाँ संचालित होगा?
• 4. स्वामित्व का अर्थशास्त्र: खरीद मूल्य से परे
• 5. भविष्य-प्रूफ़िंग: आप ब्रेकर का रखरखाव और निगरानी कैसे करेंगे?
• बारंबारपूछे गए प्रश्न (एफएक्यू)
• निष्कर्ष और अगले चरण

1. फाउंडेशन: महत्वपूर्ण विद्युत रेटिंग क्या हैं?

कल्पना कीजिए कि एक सबस्टेशन इंजीनियर को 145 केवी स्विचयार्ड को अपग्रेड करने का काम सौंपा गया है। परियोजना को एक महत्वपूर्ण ट्रांसमिशन लाइन की सुरक्षा के लिए एक नए हाई वोल्टेज सर्किट ब्रेकर की आवश्यकता है। मौजूदा बुनियादी ढांचे में 40 एमवीए के लिए रेटेड ट्रांसफार्मर शामिल है, और बस में दोष स्तर की गणना 40 केए की गई है। चयन प्रक्रिया मौलिक विद्युत रेटिंग की एक श्रृंखला के साथ शुरू होती है जो ब्रेकर की क्षमता को परिभाषित करती है। ये रेटिंग मनमानी संख्याएँ नहीं हैं; वे बिजली प्रणाली के विद्युत वातावरण के भीतर सुरक्षित और विश्वसनीय रूप से संचालित करने के लिए सर्किट ब्रेकर की क्षमता की गणितीय अभिव्यक्ति हैं। इंजीनियर को यह सुनिश्चित करने के लिए प्रत्येक रेटिंग का सावधानीपूर्वक मूल्यांकन करना चाहिए कि चुना गया उपकरण कम या अधिक निर्दिष्ट नहीं है। निम्नलिखित तालिका प्राथमिक विद्युत रेटिंग और उनके व्यावहारिक महत्व को प्रस्तुत करती है।

रेटेड वोल्टेज चयन का आधार है. यह अधिकतम निरंतर वोल्टेज है जिसे हाई वोल्टेज सर्किट ब्रेकर झेल सकता है। 145 केवी प्रणाली के लिए, ब्रेकर को कम से कम 145 केवी के लिए रेट किया जाना चाहिए। हालाँकि, अधिकतम ऑपरेटिंग वोल्टेज पर विचार करना भी महत्वपूर्ण है, जो नाममात्र वोल्टेज से थोड़ा अधिक हो सकता है। रेटेड करंट भविष्य में वृद्धि के मार्जिन के साथ, सामान्य भार वहन करने के लिए पर्याप्त होना चाहिए। हालाँकि, शॉर्ट-सर्किट ब्रेकिंग करंट सबसे महत्वपूर्ण सुरक्षा रेटिंग है। यह अधिकतम फॉल्ट करंट को परिभाषित करता है जिसे हाई वोल्टेज सर्किट ब्रेकर सुरक्षित रूप से बाधित कर सकता है। यदि यह रेटिंग बहुत कम है, तो खराबी की स्थिति में ब्रेकर भयावह रूप से विफल हो सकता है। लुगाओ पावर कंपनी लिमिटेड में, हम विभिन्न सिस्टम आवश्यकताओं से मेल खाने के लिए विभिन्न शॉर्ट-सर्किट ब्रेकिंग क्षमताओं के साथ उच्च वोल्टेज सर्किट ब्रेकर की एक श्रृंखला प्रदान करते हैं, यह सुनिश्चित करते हुए कि डिवाइस न तो अधिक-निर्दिष्ट है और न ही कम-निर्दिष्ट है।

टीआरवी शायद सबसे सूक्ष्म लेकिन उतनी ही महत्वपूर्ण रेटिंग है। जब कोई ब्रेकर किसी खराबी को रोकता है, तो शुरुआती संपर्कों में एक वोल्टेज क्षणिक दिखाई देता है। इस टीआरवी की विशेषता इसके आयाम, वृद्धि की दर और आवृत्ति है। हाई वोल्टेज सर्किट ब्रेकर को आर्क को दोबारा चालू किए बिना टीआरवी का सामना करने के लिए डिज़ाइन किया जाना चाहिए। टीआरवी सिस्टम की प्रतिबाधा और तरंग के उस बिंदु से निर्धारित होती है जिस पर रुकावट होती है। किसी विशिष्ट एप्लिकेशन के लिए, टीआरवी की गणना या सिस्टम अध्ययन से प्राप्त की जानी चाहिए और ब्रेकर की रेटेड टीआरवी क्षमता के साथ तुलना की जानी चाहिए। हमारे कारखाने की इंजीनियरिंग टीम इन जटिल मापदंडों का आकलन करने में सहायता प्रदान करती है, जिससे ग्राहकों को एक उच्च वोल्टेज सर्किट ब्रेकर चुनने में मदद मिलती है जो उनके विशिष्ट नेटवर्क की क्षणिक विशेषताओं से पूरी तरह मेल खाता है।

2. प्रौद्योगिकी निर्णय: कौन सा व्यवधानकारी माध्यम आपके लिए सही है?

एक बार जब विद्युत रेटिंग परिभाषित हो जाती है, तो इंजीनियर को एक मौलिक प्रौद्योगिकी निर्णय का सामना करना पड़ता है: हाई वोल्टेज सर्किट ब्रेकर को किस प्रकार के इंटरप्टिंग माध्यम का उपयोग करना चाहिए? बाज़ार में तीन मुख्य प्रौद्योगिकियों का वर्चस्व है: SF6 गैस, वैक्यूम और तेल। हालाँकि, नई स्थापनाओं में ऑयल ब्रेकर तेजी से दुर्लभ होते जा रहे हैं, और उद्योग सक्रिय रूप से पर्यावरण-कुशल विकल्प विकसित कर रहा है। प्रत्येक तकनीक में विशिष्ट विशेषताएं होती हैं जो इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाती हैं। निर्णय केवल लागत का मामला नहीं है; इसमें प्रदर्शन, पर्यावरणीय प्रभाव, रखरखाव की ज़रूरतें और स्थापना की विशिष्ट परिचालन स्थितियों का मूल्यांकन शामिल है। आइए प्रत्येक प्रमुख प्रौद्योगिकियों की विस्तार से जाँच करें।

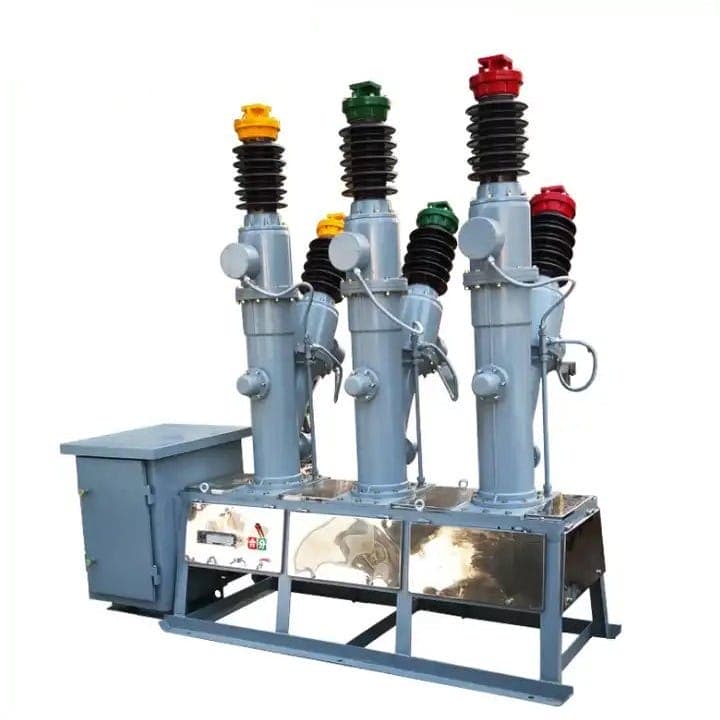

SF6 सर्किट ब्रेकरउच्च-वोल्टेज अनुप्रयोगों (72.5 केवी और ऊपर) के लिए प्रमुख तकनीक हैं। वे इंसुलेटिंग और आर्क-शमन माध्यम दोनों के रूप में सल्फर हेक्साफ्लोराइड (एसएफ 6) गैस का उपयोग करते हैं। SF6 अत्यधिक विद्युत ऋणात्मक है, जिसका अर्थ है कि यह चाप से मुक्त इलेक्ट्रॉनों को अवशोषित करता है, तेजी से अंतराल को विआयनीकृत करता है और चाप के पुनर्प्रभाव को रोकता है। यह संपत्ति उच्च धारा-वहन क्षमता और कम रुकावट समय के साथ, एसएफ 6 ब्रेकरों को गलती धाराओं को बाधित करने में असाधारण रूप से कुशल बनाती है। वे कॉम्पैक्ट भी हैं और उन्हें अन्य प्रौद्योगिकियों की तुलना में कम जगह की आवश्यकता होती है। हालाँकि, SF6 एक शक्तिशाली ग्रीनहाउस गैस है जिसकी ग्लोबल वार्मिंग क्षमता (GWP) CO2 से 23,500 गुना अधिक है। इससे इसके उपयोग पर जांच और नियमन में वृद्धि हुई है। लुगाओ में हमारी फैक्ट्री ने प्रति वर्ष 0.1% से कम की रिसाव दर के साथ एसएफ 6 हाई वोल्टेज सर्किट ब्रेकर की एक श्रृंखला विकसित की है, जिससे उनके पर्यावरणीय प्रभाव में काफी कमी आई है।

वैक्यूम सर्किट ब्रेकरमध्यम वोल्टेज अनुप्रयोगों (40.5 केवी तक) के लिए प्रमुख तकनीक हैं। वे व्यवधान माध्यम के रूप में निर्वात का उपयोग करते हैं। जब संपर्क अलग हो जाते हैं, तो चाप वैक्यूम इंटरप्रेटर के भीतर सीमित हो जाता है। चाप को पहले वर्तमान शून्य पर बुझा दिया जाता है क्योंकि वैक्यूम चाप को पुनः प्रहार करने के लिए कोई प्रवाहकीय पथ प्रदान नहीं करता है। वैक्यूम ब्रेकर अत्यधिक विश्वसनीय होते हैं, बहुत कम रखरखाव की आवश्यकता होती है, और पर्यावरण के अनुकूल होते हैं। हालाँकि, इनका उपयोग उच्च वोल्टेज पर नहीं किया जा सकता क्योंकि वैक्यूम इंटरप्रेटर की ढांकता हुआ ताकत सीमित है। वे ओवरवॉल्टेज के प्रति भी संवेदनशील हैं, जैसे कि अनलोड किए गए ट्रांसफार्मर को स्विच करने के कारण। उच्च-वोल्टेज अनुप्रयोगों के लिए, एक एकल वैक्यूम इंटरप्रेटर अपर्याप्त है, और श्रृंखला में कई इंटरप्रेटर की आवश्यकता होगी, जिससे जटिलता और लागत बढ़ जाएगी।

पर्यावरण-कुशल विकल्पSF6 की पर्यावरणीय चिंताओं की प्रतिक्रिया के रूप में उभर रहे हैं। ये प्रौद्योगिकियाँ बहुत कम GWP वाली गैसों का उपयोग करती हैं, जैसे एयरप्लस (फ़्लोरोकेटोन की थोड़ी मात्रा के साथ नाइट्रोजन और ऑक्सीजन का मिश्रण) या अन्य सिंथेटिक गैसें। ये गैसें SF6 के समान ढांकता हुआ और चाप-शमन प्रदर्शन प्रदान करती हैं लेकिन GWP के साथ 100 से 2,000 गुना कम है। यह उपयोगिताओं और उद्योगों के लिए एक महत्वपूर्ण लाभ है जो अपने कार्बन पदचिह्न को कम करना चाहते हैं। हालाँकि, इन विकल्पों को अभी तक SF6 की तरह व्यापक रूप से नहीं अपनाया गया है, और उन्हें बड़े ब्रेकर बाड़ों या विभिन्न यांत्रिक डिज़ाइनों की आवश्यकता हो सकती है। हमारा कारखाना पर्यावरण-कुशल गैसों का उपयोग करके सक्रिय रूप से हाई वोल्टेज सर्किट ब्रेकर विकसित कर रहा है, यह सुनिश्चित करते हुए कि हमारे ग्राहकों के पास एक व्यवहार्य और पर्यावरणीय रूप से जिम्मेदार रास्ता है।

निम्नलिखित तालिका प्रत्येक प्रौद्योगिकी के लिए मुख्य विचारों का संक्षिप्त सारांश प्रदान करती है।

3. पर्यावरण और स्थापना संबंधी विचार: यह कहाँ संचालित होगा?

वह भौतिक वातावरण जिसमें हाई वोल्टेज सर्किट ब्रेकर स्थापित किया जाएगा, उसके चयन में एक महत्वपूर्ण कारक है। वही ब्रेकर जो जलवायु-नियंत्रित इनडोर सबस्टेशन में दोषरहित प्रदर्शन करता है, नमक स्प्रे के साथ तटीय वातावरण में, या अत्यधिक गर्मी और धूल वाले रेगिस्तानी वातावरण में समय से पहले विफल हो सकता है। इंजीनियरों को प्रस्तावित स्थापना स्थल पर पर्यावरणीय स्थितियों का मूल्यांकन करना चाहिए और उन्हें उचित ब्रेकर डिजाइन से मेल खाना चाहिए। विचार करने योग्य प्रमुख पर्यावरणीय कारक हैं: परिवेश का तापमान, आर्द्रता, ऊंचाई, प्रदूषण स्तर, भूकंपीय गतिविधि और संक्षारक एजेंटों की उपस्थिति। इनमें से प्रत्येक कारक हाई वोल्टेज सर्किट ब्रेकर की विश्वसनीयता और दीर्घायु को महत्वपूर्ण रूप से प्रभावित कर सकता है।

तापमानएक प्राथमिक चिंता का विषय है. ऑपरेटिंग तंत्र, इन्सुलेटिंग गैस (एसएफ 6 या पर्यावरण-कुशल विकल्पों के मामले में), और इन्सुलेशन के ढांकता हुआ गुण सभी तापमान पर निर्भर करते हैं। उदाहरण के लिए, SF6 गैस कम तापमान (5 बार पर लगभग -25°C) पर द्रवीभूत हो जाएगी, जिससे इसकी इन्सुलेटिंग और इंटरप्टिंग क्षमता कम हो जाती है। इसे संबोधित करने के लिए, ठंडी जलवायु में स्थापित एसएफ 6 ब्रेकर हीटर और गैस घनत्व निगरानी प्रणालियों से सुसज्जित हैं जो द्रवीकरण के कारण गैस के दबाव में गिरावट का पता लगाते हैं। इसी तरह, अत्यधिक गर्मी इन्सुलेशन सामग्री की उम्र बढ़ने में तेजी ला सकती है और यांत्रिक घटकों पर घिसाव बढ़ा सकती है। हमारा कारखाना ऑपरेटिंग तापमान विकल्पों की एक विस्तृत श्रृंखला के साथ हाई वोल्टेज सर्किट ब्रेकर प्रदान करता है, जिसमें आर्कटिक स्थितियों में स्थापना के लिए ठंड के मौसम के पैकेज भी शामिल हैं।

ऊंचाईएक अन्य महत्वपूर्ण कारक है. जैसे-जैसे ऊंचाई बढ़ती है, हवा का दबाव कम हो जाता है, जिससे हवा की ढांकता हुआ शक्ति कम हो जाती है। 1,000 मीटर से ऊपर की बाहरी स्थापनाओं के लिए, इन्सुलेशन दूरी बढ़ाई जानी चाहिए। एसएफ6 ब्रेकरों के लिए, गैस के दबाव को आम तौर पर कम वायुमंडलीय दबाव की भरपाई के लिए समायोजित किया जाता है।प्रदूषणऔद्योगिक क्षेत्रों, तटीय क्षेत्रों, या कृषि क्षेत्रों से इंसुलेटर पर प्रवाहकीय संदूषकों का निर्माण हो सकता है, जिससे बाहरी फ्लैशओवर का खतरा बढ़ जाता है। इसे उच्च क्रीपेज दूरी वाले इंसुलेटर निर्दिष्ट करके, या एंटी-संदूषण कोटिंग्स लागू करके संबोधित किया जाता है। लुगाओ में हमारा कारखाना स्थापना स्थल की विशिष्ट प्रदूषण वर्ग आवश्यकताओं को पूरा करने के लिए अनुकूलन योग्य इन्सुलेशन स्तरों के साथ उच्च वोल्टेज सर्किट ब्रेकर प्रदान करता है।

भूकंपीय गतिविधिभूकंप संभावित क्षेत्रों में इस पर विचार किया जाना चाहिए। हाई वोल्टेज सर्किट ब्रेकर को भूकंपीय घटना से उत्पन्न गतिशील भार का सामना करने में सक्षम होना चाहिए। इसमें समर्थन संरचना को डिजाइन करना और यह सुनिश्चित करना शामिल है कि ब्रेकर के यांत्रिक घटक लगाए गए त्वरण का सामना कर सकें। संक्षारक वातावरण, जैसे कि तटीय क्षेत्रों के पास या रासायनिक संयंत्रों में पाए जाते हैं, सामग्री चयन पर विशेष ध्यान देने की आवश्यकता होती है। समय से पहले विफलता को रोकने के लिए स्टेनलेस स्टील फास्टनरों, बाड़े पर संक्षारण प्रतिरोधी कोटिंग्स और सभी घटकों की सावधानीपूर्वक सीलिंग आवश्यक है। इन पर्यावरणीय कारकों का सावधानीपूर्वक मूल्यांकन करके, इंजीनियर एक उच्च वोल्टेज सर्किट ब्रेकर का चयन कर सकते हैं जो न केवल विद्युत रूप से उपयुक्त है, बल्कि अपने ऑपरेटिंग वातावरण की कठोरता का सामना करने के लिए शारीरिक रूप से भी पर्याप्त मजबूत है।

4. स्वामित्व का अर्थशास्त्र: खरीद मूल्य से परे

हाई वोल्टेज सर्किट ब्रेकर की प्रारंभिक खरीद कीमत अक्सर सबसे अधिक दिखाई देने वाली लागत होती है, लेकिन यह डिवाइस की सेवा जीवन पर स्वामित्व की कुल लागत का केवल एक अंश है। एक व्यापक आर्थिक विश्लेषण में न केवल खरीद मूल्य बल्कि स्थापना लागत, चल रहे रखरखाव और परिचालन लागत और अंतिम निपटान या प्रतिस्थापन की लागत पर भी विचार करना चाहिए। अधिक प्रारंभिक लागत लेकिन कम रखरखाव आवश्यकताओं वाला ब्रेकर चुनना लंबी अवधि में काफी अधिक किफायती हो सकता है। इसके विपरीत, सस्ते, कम गुणवत्ता वाले ब्रेकर का चयन करने से बार-बार विफलता, उच्च रखरखाव लागत और महंगा डाउनटाइम हो सकता है। आर्थिक निर्णय जीवनचक्र लागत विश्लेषण पर आधारित होना चाहिए जो स्थापना के विशिष्ट परिचालन संदर्भ को दर्शाता है।

स्थापना लागतहाई वोल्टेज सर्किट ब्रेकर के प्रकार और डिज़ाइन के आधार पर काफी भिन्न हो सकते हैं। एसएफ6 ब्रेकरों को स्थापित करने के लिए विशेष गैस हैंडलिंग उपकरण और प्रशिक्षित कर्मियों की आवश्यकता होती है, जिससे लागत बढ़ जाती है। वैक्यूम ब्रेकर आमतौर पर स्थापित करना आसान होता है।रखरखाव की लागतजीवनचक्र लागत का एक महत्वपूर्ण घटक हैं। एसएफ6 ब्रेकरों को समय-समय पर रखरखाव की आवश्यकता होती है, जिसमें गैस के दबाव, संपर्क टूट-फूट और यांत्रिक संचालन की जांच शामिल है। गैस प्रबंधन प्रक्रियाओं का कड़ाई से पालन किया जाना चाहिए। इसके विपरीत, वैक्यूम ब्रेकर जीवन भर के लिए सील कर दिए जाते हैं और उन्हें बहुत कम रखरखाव की आवश्यकता होती है। रखरखाव की आवृत्ति और स्पेयर पार्ट्स की लागत को आर्थिक विश्लेषण में शामिल किया जाना चाहिए।

परिचालन लागतइसमें ब्रेकर के मुख्य संपर्कों में ऊर्जा हानि शामिल है, जो आम तौर पर छोटी होती है लेकिन नगण्य नहीं होती है।डाउनटाइम लागतशायद सबसे महत्वपूर्ण परिवर्तनशील हैं। कई उद्योगों में, एक घंटे के डाउनटाइम के कारण उत्पादन में हजारों डॉलर का नुकसान हो सकता है। एक अधिक विश्वसनीय हाई वोल्टेज सर्किट ब्रेकर, विफलता की कम संभावना के साथ, महंगी आउटेज के जोखिम को कम करके पर्याप्त आर्थिक लाभ प्रदान कर सकता है। इस विश्लेषण में ग्राहकों की मदद करने के लिए, लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। एक जीवनचक्र लागत मूल्यांकन सेवा प्रदान करता है, जो विभिन्न ब्रेकर विकल्पों के लिए स्वामित्व की कुल लागत की विस्तृत तुलना प्रदान करता है।

5. भविष्य-प्रूफ़िंग: आप ब्रेकर का रखरखाव और निगरानी कैसे करेंगे?

हाई वोल्टेज सर्किट ब्रेकर का चयन कोई ऐसा निर्णय नहीं है जो डिवाइस के सक्रिय होने पर समाप्त हो जाता है। ब्रेकर का दीर्घकालिक प्रदर्शन और विश्वसनीयता एक सुनियोजित रखरखाव और निगरानी रणनीति पर निर्भर करती है। रखरखाव की आवश्यकताएं प्रौद्योगिकी के अनुसार अलग-अलग होती हैं, लेकिन दशकों की विश्वसनीय सेवा सुनिश्चित करने के लिए एक सक्रिय दृष्टिकोण आवश्यक है। उद्योग में रुझान स्थिति-आधारित रखरखाव की ओर बढ़ रहा है, जो एक निश्चित कार्यक्रम पर निर्भर होने के बजाय, रखरखाव की आवश्यकता होने पर भविष्यवाणी करने के लिए उच्च वोल्टेज सर्किट ब्रेकर के प्रमुख मापदंडों की निरंतर निगरानी का उपयोग करता है। यह दृष्टिकोण ब्रेकर की उपलब्धता को अधिकतम करता है और अप्रत्याशित विफलताओं के जोखिम को कम करता है।

जिन प्रमुख मापदंडों की निगरानी की जानी चाहिए उनमें शामिल हैं: ऑपरेटिंग तंत्र का समय, संपर्क यात्रा और प्रतिरोध, एसएफ 6 गैस घनत्व और दबाव, महत्वपूर्ण घटकों का तापमान और विद्युत सर्किट का स्वास्थ्य। आधुनिक हाई वोल्टेज सर्किट ब्रेकर सेंसर से लैस किया जा सकता है जो इन मापदंडों की लगातार निगरानी करता है और उन्हें केंद्रीय नियंत्रण प्रणाली को रिपोर्ट करता है। इससे रखरखाव टीमों को समस्याओं के गंभीर होने से पहले ही उनकी पहचान करने में मदद मिलती है। हमारे कारखाने के हाई वोल्टेज सर्किट ब्रेकर उत्पाद स्थिति निगरानी प्रणालियों की एक श्रृंखला के साथ संगत हैं, जो हमारे ग्राहकों को स्थिति-आधारित रखरखाव रणनीति लागू करने में सक्षम बनाते हैं। हम अपने उपकरणों के निरीक्षण, परीक्षण और मरम्मत पर रखरखाव कर्मियों को व्यापक प्रशिक्षण भी प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: मैं अपने एप्लिकेशन के लिए सही शॉर्ट-सर्किट तोड़ने की क्षमता कैसे निर्धारित करूं?

उत्तर: शॉर्ट-सर्किट तोड़ने की क्षमता ब्रेकर के इंस्टॉलेशन बिंदु पर अधिकतम गणना की गई फॉल्ट करंट के बराबर या उससे अधिक होनी चाहिए। यह एक विस्तृत पावर सिस्टम अध्ययन द्वारा निर्धारित किया जाता है जो फॉल्ट करंट (जनरेटर, ग्रिड) के स्रोतों, ट्रांसफार्मर, ट्रांसमिशन लाइनों और केबलों की बाधा और सिस्टम कॉन्फ़िगरेशन पर विचार करता है। अध्ययन सममित शॉर्ट-सर्किट करंट (केए) और एक्स/आर अनुपात के लिए एक मूल्य उत्पन्न करेगा, जो असममित करंट को निर्धारित करता है। सर्किट ब्रेकर का रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट, जो एक सममित मान है, गणना किए गए सममित करंट से अधिक होना चाहिए, और ब्रेकर को असममित करंट को बाधित करने में भी सक्षम होना चाहिए। लुगाओ पावर कंपनी लिमिटेड में हमारी इंजीनियरिंग टीम। इस गणना में सहायता कर सकते हैं.

प्रश्न 2: डेड टैंक और लाइव टैंक सर्किट ब्रेकर के बीच क्या अंतर है?

उत्तर: एक डेड टैंक हाई वोल्टेज सर्किट ब्रेकर में, इंटरप्रेटर को एक ग्राउंडेड धातु के बाड़े में रखा जाता है। यह एक स्पष्ट सुरक्षा लाभ प्रदान करता है, क्योंकि उच्च वोल्टेज संलग्न है और घेरा जमीनी क्षमता पर है। इन्हें बनाए रखना आम तौर पर आसान होता है और सीटी जैसे अतिरिक्त उपकरणों के लिए अधिक डिज़ाइन लचीलापन प्रदान करते हैं। एक लाइव टैंक ब्रेकर में, इंटरप्टर उच्च वोल्टेज पर स्थित होता है, और टैंक ग्राउंडेड नहीं होता है। लाइव टैंक ब्रेकर हल्के होते हैं और उनमें ढांकता हुआ नुकसान कम होता है, जो उन्हें कुछ अनुप्रयोगों के लिए अधिक कुशल बनाता है। चुनाव विशिष्ट सबस्टेशन डिज़ाइन और उपयोगिता के इंजीनियरिंग दर्शन पर निर्भर करता है।

प्रश्न 3: मैं एसएफ6 ब्रेकर और पर्यावरण-कुशल विकल्प के बीच कैसे चयन करूं?

उत्तर: चयन एप्लिकेशन की आवश्यकताओं और ऑपरेटर की पर्यावरणीय प्राथमिकताओं पर निर्भर करता है। एसएफ6 ब्रेकरों के पास उच्च विश्वसनीयता और उत्कृष्ट व्यवधान क्षमता का एक सिद्ध ट्रैक रिकॉर्ड है, और वे सभी वोल्टेज स्तरों के लिए उपलब्ध हैं। एयरप्लस जैसे पर्यावरण-कुशल विकल्प, काफी कम जीडब्ल्यूपी प्रदान करते हैं, जो उन्हें स्थिरता के लिए प्रतिबद्ध संगठनों के लिए आकर्षक बनाते हैं। हालाँकि, इन विकल्पों की प्रारंभिक लागत अधिक हो सकती है और ये सभी वोल्टेज स्तरों के लिए उपलब्ध नहीं हो सकते हैं। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। एसएफ6 और पर्यावरण-कुशल दोनों विकल्प प्रदान करता है, जो हमारे ग्राहकों को प्रदर्शन, लागत और पर्यावरणीय जिम्मेदारी को संतुलित करने वाला विकल्प चुनने में सक्षम बनाता है।

प्रश्न 4: सर्किट ब्रेकर चयन में क्षणिक पुनर्प्राप्ति वोल्टेज (टीआरवी) का क्या महत्व है?

उत्तर: टीआरवी वह वोल्टेज है जो आर्क बाधित होने के तुरंत बाद हाई वोल्टेज सर्किट ब्रेकर के संपर्कों पर दिखाई देता है। टीआरवी जटिल हो सकता है, जिसमें वृद्धि की उच्च दर और शिखर मूल्य हो सकता है, और यह सिस्टम के प्रेरण और कैपेसिटेंस पर निर्भर करता है। हाई वोल्टेज सर्किट ब्रेकर को बिना किसी रुकावट के टीआरवी का सामना करने में सक्षम होना चाहिए। रुकावट क्षमता निर्धारित करने में यह एक महत्वपूर्ण कारक है, खासकर ट्रांसफार्मर या रिएक्टरों के पास स्थित ब्रेकरों के लिए। हमारे कारखाने की इंजीनियरिंग टीम आपके विशिष्ट एप्लिकेशन के लिए टीआरवी आवश्यकताओं का आकलन करने और उचित रेटेड टीआरवी क्षमता वाले ब्रेकर का चयन करने में मदद कर सकती है।

प्रश्न 5: हाई वोल्टेज सर्किट ब्रेकर को कितनी बार बनाए रखने की आवश्यकता होती है?

उत्तर: रखरखाव की आवृत्ति ब्रेकर के प्रकार और परिचालन स्थितियों पर निर्भर करती है। एसएफ6 ब्रेकरों को आमतौर पर निर्माता की सिफारिशों और संचालन की संख्या के आधार पर 5-10 वर्षों के अंतराल पर निरीक्षण और रखरखाव की आवश्यकता होती है। रखरखाव में गैस घनत्व, संपर्क टूट-फूट और संचालन तंत्र की जाँच शामिल है। स्थिति निगरानी प्रणालियों के एकीकरण के साथ, हम स्थिति-आधारित रखरखाव दृष्टिकोण में परिवर्तन कर सकते हैं, जहां रखरखाव केवल तभी किया जाता है जब निगरानी डेटा एक आवश्यकता को इंगित करता है।

निष्कर्ष: विश्वसनीय भविष्य के लिए सही विकल्प बनाना

सही हाई वोल्टेज सर्किट ब्रेकर का चयन एक महत्वपूर्ण इंजीनियरिंग निर्णय है जो दशकों तक बिजली प्रणाली की सुरक्षा, विश्वसनीयता और आर्थिक प्रदर्शन को प्रभावित करता है। विद्युत रेटिंग, प्रौद्योगिकी विकल्प, पर्यावरणीय कारकों, जीवन-चक्र लागत और रखरखाव रणनीतियों पर सावधानीपूर्वक विचार करके, इंजीनियर सूचित विकल्प चुन सकते हैं जो उनके नेटवर्क की दीर्घकालिक अखंडता सुनिश्चित करते हैं। निर्णय के लिए एप्लिकेशन की आवश्यकताओं की गहरी समझ और उपलब्ध विकल्पों का गहन मूल्यांकन आवश्यक है। लुगाओ पावर कंपनी लिमिटेड में, हम चयन प्रक्रिया के दौरान अपने ग्राहकों का समर्थन करने, विशेषज्ञ मार्गदर्शन, विश्वसनीय उत्पाद और बिक्री के बाद व्यापक समर्थन प्रदान करने के लिए प्रतिबद्ध हैं।

हम आपको हाई वोल्टेज सर्किट ब्रेकर उत्पादों की हमारी विस्तृत श्रृंखला के बारे में अधिक जानने और आपके विशिष्ट एप्लिकेशन पर परामर्श के लिए हमारी इंजीनियरिंग टीम से संपर्क करने के लिए आमंत्रित करते हैं। गुणवत्ता और नवीनता के प्रति प्रतिबद्धता के साथ हमारा अनुभव यह सुनिश्चित करता है कि आपको अपनी आवश्यकताओं के लिए बिल्कुल उपयुक्त समाधान प्राप्त हो।लुगाओ पावर कंपनी लिमिटेड से संपर्क करें। आजयह जानने के लिए कि हम आपकी बिजली प्रणाली की सुरक्षा और अनुकूलन में कैसे मदद कर सकते हैं।
