उच्च वोल्टेज सर्किट ब्रेकर औद्योगिक उपकरणों को दोषों से कैसे बचाते हैं?

औद्योगिक बिजली प्रणालियों में, बड़े मोटर, ट्रांसफार्मर, स्विचगियर और केबल जैसे उपकरण लगातार विद्युत दोषों-शॉर्ट सर्किट, ग्राउंड दोष और ओवरलोड के संपर्क में रहते हैं जो मिलीसेकंड के भीतर विनाशकारी क्षति का कारण बन सकते हैं। एहाई वोल्टेज सर्किट ब्रेकरप्राथमिक सुरक्षा उपकरण के रूप में कार्य करता है जो दोषपूर्ण अनुभागों को अलग करता है, दोष धाराओं को मूल्यवान औद्योगिक संपत्तियों को नष्ट करने से रोकता है। सुरक्षा तंत्र पता लगाने, ट्रिपिंग और आर्क विलुप्त होने के अनुक्रम के माध्यम से संचालित होता है। जब कोई खराबी होती है, तो सुरक्षात्मक रिले असामान्य करंट या वोल्टेज को महसूस करते हैं और हाई वोल्टेज सर्किट ब्रेकर को एक ट्रिप सिग्नल भेजते हैं। फिर ब्रेकर अपने संपर्कों को खोलता है, एक चाप खींचता है जो शमन माध्यम - आमतौर पर एसएफ 6 गैस, वैक्यूम, या तेल - द्वारा 30 से 50 मिलीसेकंड के भीतर तेजी से बुझ जाता है। यह तीव्र व्यवधान लेट-थ्रू ऊर्जा (I²t) को सीमित करता है, जो उपकरण पर थर्मल और यांत्रिक तनाव को कम करता है। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। औद्योगिक अनुप्रयोगों के लिए 10,000 से अधिक उच्च वोल्टेज सर्किट ब्रेकर इकाइयों का निर्माण किया है, और हमने दस्तावेज किया है कि उचित ब्रेकर चयन और समन्वय उपकरण क्षति लागत को 70 प्रतिशत तक कम कर देता है।

लेकिन सुरक्षा केवल दोषों को दूर करने के बारे में नहीं है - यह वोल्टेज में गिरावट पैदा किए बिना ऐसा करने के बारे में है जो अन्य भारों को प्रभावित करता है, और विनाशकारी स्विचिंग ओवरवॉल्टेज पैदा किए बिना। आधुनिक हाई वोल्टेज सर्किट ब्रेकर में क्षणिक ओवरवॉल्टेज को कम करने के लिए प्री-इंसर्शन रेसिस्टर्स, क्लोजिंग रेसिस्टर्स और सिंक्रोनाइज़्ड स्विचिंग तकनीक शामिल होती है। उनमें ओवरहेड लाइन अनुप्रयोगों के लिए मल्टी-शॉट रिक्लोजिंग क्षमता भी होती है, हालांकि केबल नेटवर्क वाले औद्योगिक संयंत्रों के लिए, स्थायी खराबी को फिर से सक्रिय करने से बचने के लिए आमतौर पर सिंगल-शॉट ट्रिपिंग को प्राथमिकता दी जाती है। इसके अलावा, ब्रेकर को चयनात्मक ट्रिपिंग प्राप्त करने के लिए अपस्ट्रीम और डाउनस्ट्रीम सुरक्षा उपकरणों (फ़्यूज़, रिले और अन्य ब्रेकर) के साथ समन्वय करना होगा, जिसका अर्थ है कि केवल दोषपूर्ण अनुभाग को अलग किया जाता है जबकि बाकी संयंत्र संचालन जारी रखता है। यह लेख उच्च वोल्टेज सर्किट ब्रेकरों के विस्तृत सुरक्षा सिद्धांतों, तकनीकी मापदंडों और अनुप्रयोग रणनीतियों पर प्रकाश डालता है। हम फील्ड केस स्टडीज भी साझा करेंगेलुगाओ पावर कंपनी लिमिटेडयह दर्शाता है कि कैसे हमारे ब्रेकरों ने औद्योगिक ग्राहकों को बड़े उत्पादन घाटे और उपकरण प्रतिस्थापन लागत से बचाया है।

विषयसूची

• 1. औद्योगिक उपकरणों की सुरक्षा के लिए तीव्र दोष व्यवधान क्यों महत्वपूर्ण है?
• 2. रिले समन्वय और ब्रेकर टाइमिंग उपकरण क्षति को कैसे कम करते हैं?
• 3. हमारी हाई वोल्टेज सर्किट ब्रेकर श्रृंखला की मुख्य तकनीकी विशिष्टताएँ क्या हैं?
• 4. औद्योगिक परिसंपत्तियों की सुरक्षा में आर्क शमन मीडिया की तुलना कैसे की जाती है?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निष्कर्ष और कस्टम सुरक्षा समाधान पूछताछ

औद्योगिक उपकरणों की सुरक्षा के लिए तीव्र दोष व्यवधान क्यों महत्वपूर्ण है?

जिस गति से हाई वोल्टेज सर्किट ब्रेकर फॉल्ट करंट को बाधित करता है वह औद्योगिक उपकरणों को प्रदान की जाने वाली सुरक्षा के स्तर के सीधे आनुपातिक होता है। शॉर्ट सर्किट के दौरान, फॉल्ट करंट उपकरण के रेटेड करंट से 20 से 50 गुना तक पहुंच सकता है। उदाहरण के लिए, 13.8 केवी पर 400 ए के रेटेड करंट वाला 10 एमवीए ट्रांसफार्मर 20 केए के फॉल्ट करंट का अनुभव कर सकता है। बिना किसी रुकावट के, यह करंट भारी विद्युत चुम्बकीय बल और जूल हीटिंग उत्पन्न करता है जो ट्रांसफार्मर वाइंडिंग को विकृत कर सकता है, केबल इन्सुलेशन को पिघला सकता है और मोटर शाफ्ट को फ्रैक्चर कर सकता है। कुल क्षति ऊर्जा प्रवाह का एक कार्य है, जो समाशोधन समय (I²t) से गुणा किए गए दोष धारा के वर्ग के समानुपाती होती है। एक उच्च वोल्टेज सर्किट ब्रेकर जो 100 मिलीसेकंड के बजाय 40 मिलीसेकंड में खराबी को दूर करता है, I²t ऊर्जा को लगभग 60 प्रतिशत तक कम कर देता है, जिससे स्थायी उपकरण क्षति की संभावना नाटकीय रूप से कम हो जाती है।

हमारे हाई वोल्टेज सर्किट ब्रेकर डिज़ाइन में तीव्र रुकावट के मुख्य पहलू:

• अल्ट्रा-फास्ट रिले सेंसिंग:हमारे ब्रेकरों को डिजिटल सुरक्षात्मक रिले के साथ जोड़ा गया है जो 5 से 10 मिलीसेकंड के भीतर दोषों का पता लगाता है, जिसमें उच्च-प्रतिबाधा दोष भी शामिल हैं जो पारंपरिक ओवरकरंट रिले चूक जाते हैं। यह शीघ्र पता लगाने से ब्रेकर को फॉल्ट करंट के चरम पर पहुंचने से पहले खुलने का अधिक समय मिल जाता है।
• ऑपरेटिंग तंत्र की गति:हमारा हाई वोल्टेज सर्किट ब्रेकर एक स्प्रिंग-चार्ज या हाइड्रोलिक तंत्र का उपयोग करता है जो संपर्कों को 28 से 35 मिलीसेकंड में खोल सकता है। अधिकांश दोष प्रकारों के लिए कुल समाशोधन समय (रिले + ब्रेकर) 50 मिलीसेकंड से कम है।
• चाप शमन दक्षता:संपर्क पृथक्करण के बाद पहले धारा शून्य पर चाप बुझ जाता है। 50 हर्ट्ज प्रणाली के लिए, यह संपर्क विभाजन के 10 मिलीसेकंड के भीतर होता है। हमारी SF6 पफ़र तकनीक यह सुनिश्चित करती है कि आर्क को वर्तमान शून्य के 5 मिलीसेकंड के भीतर ठंडा और विआयनीकृत किया जाए, जिससे पुनः आघात को रोका जा सके।
• मल्टी-ब्रेक कॉन्फ़िगरेशन:बहुत उच्च वोल्टेज अनुप्रयोगों (245 केवी से ऊपर) के लिए, हमारा हाई वोल्टेज सर्किट ब्रेकर श्रृंखला में दो या चार इंटरप्टर्स का उपयोग करता है, जो रिकवरी वोल्टेज को वितरित करता है और प्रति चैम्बर में तेजी से ढांकता हुआ रिकवरी की अनुमति देकर समग्र रुकावट समय को कम करता है।

दोष धाराओं के थर्मल और यांत्रिक प्रभाव अच्छी तरह से प्रलेखित हैं। 100 मिलीसेकंड तक चलने वाला दोष तांबे के कंडक्टरों का तापमान 200 डिग्री सेल्सियस तक बढ़ा सकता है, जिससे धातु नष्ट हो जाएगी और इसकी यांत्रिक शक्ति कम हो जाएगी। ट्रांसफार्मर में, खराबी के दौरान विद्युत चुम्बकीय बल सामान्य परिचालन बल से 100 गुना अधिक हो सकता है, जिससे कोर गति और वाइंडिंग विरूपण हो सकता है। हमारे कारखाने ने 200 से अधिक औद्योगिक दोषों से क्षति रिपोर्टों का विश्लेषण किया है और पाया है कि 50 मिलीसेकंड से कम समय वाले ब्रेकरों के परिणामस्वरूप 80 प्रतिशत मामलों में मरम्मत योग्य क्षति हुई, जबकि 100 मिलीसेकंड से अधिक के समाशोधन समय वाले ब्रेकरों के परिणामस्वरूप 65 प्रतिशत मामलों में कुल उपकरण हानि हुई। यही कारण है कि हम विश्वसनीयता से समझौता किए बिना सबसे तेज़ संभव रुकावट प्राप्त करने के लिए प्रत्येक हाई वोल्टेज सर्किट ब्रेकर को इंजीनियर करते हैं। इसके अतिरिक्त, हमारे ब्रेकर में एक ट्रिप-फ्री तंत्र शामिल है जो ऑपरेटर को गलती के दौरान ब्रेकर को बंद रखने से रोकता है, यह सुनिश्चित करता है कि सुरक्षा फ़ंक्शन को ओवरराइड नहीं किया जा सकता है।

मोटर सुरक्षा के लिए, तीव्र रुकावट विशेष रूप से महत्वपूर्ण है। बड़े इंडक्शन मोटर (1,000 एचपी से ऊपर) स्टार्टिंग के दौरान 6 से 8 गुना रेटेड करंट प्रवाहित करते हैं। यदि मोटर शुरू करते समय कोई खराबी आती है, तो संयुक्त शुरुआत और गलती धारा अत्यधिक हो सकती है। हमारा हाई वोल्टेज सर्किट ब्रेकर अपनी रिले सेटिंग्स के माध्यम से स्टार्टिंग करंट और फॉल्ट करंट के बीच अंतर कर सकता है, लेकिन एक बार गलती की पुष्टि हो जाने पर, यह मोटर की थर्मल सीमा पार होने से पहले सर्किट को साफ कर देता है। कई औद्योगिक संयंत्रों ने हमारे तेजी से काम करने वाले ब्रेकरों को स्थापित करके मोटर रिवाइंड से परहेज किया है - जिसकी लागत $ 20,000 से $ 50,000 तक हो सकती है। संक्षेप में, औद्योगिक उपकरणों की सुरक्षा में रुकावट की गति सबसे महत्वपूर्ण कारक है, और हमारे हाई वोल्टेज सर्किट ब्रेकर को अपनी कक्षा में सबसे तेज़ संभव समाशोधन समय प्रदान करने के लिए इंजीनियर किया गया है।

रिले समन्वय और ब्रेकर टाइमिंग उपकरण क्षति को कैसे कम करते हैं?

यदि सुरक्षा प्रणाली ठीक से समन्वित नहीं है तो केवल तीव्र रुकावट ही पर्याप्त नहीं है। औद्योगिक बिजली प्रणालियों में विभिन्न स्तरों पर कई सुरक्षा उपकरण होते हैं: फीडर ब्रेकर, बस कपलर, ट्रांसफार्मर ब्रेकर और मोटर नियंत्रण केंद्र। यदि मोटर फीडर पर कोई खराबी आती है, तो फीडर हाई वोल्टेज सर्किट ब्रेकर को पहले ट्रिप करना चाहिए, केवल उस मोटर को अलग करना चाहिए। यदि फीडर ब्रेकर विफल हो जाता है या बहुत धीमा है, तो अपस्ट्रीम बस ब्रेकर ट्रिप हो जाएगा, जिससे संयंत्र का एक पूरा खंड बंद हो जाएगा। इसे चयनात्मक समन्वय के रूप में जाना जाता है, और हमारे हाई वोल्टेज सर्किट ब्रेकर को समय-वर्तमान ग्रेडिंग योजना के साथ निर्बाध रूप से काम करने के लिए डिज़ाइन किया गया है। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। प्रत्येक प्रमुख इंस्टॉलेशन के लिए समन्वय अध्ययन प्रदान करता है, यह सुनिश्चित करते हुए कि ब्रेकर का ट्रिप कर्व और ऑपरेटिंग समय डाउनस्ट्रीम फ़्यूज़ और अपस्ट्रीम ब्रेकर के सापेक्ष ठीक से सेट है।

हमारे हाई वोल्टेज सर्किट ब्रेकर में रिले समन्वय और समय के महत्वपूर्ण पहलू:

• व्युत्क्रम-समय ओवरकरंट सुरक्षा:रिले ब्रेकर को हानिरहित ओवरलोड (उदाहरण के लिए, मोटर स्टार्टिंग) के माध्यम से चलने की अनुमति देता है, लेकिन फॉल्ट करंट बढ़ने पर तेजी से यात्रा करता है। 10 गुना रेटेड फॉल्ट करंट के लिए, ब्रेकर 0.5 सेकंड में साफ़ हो जाता है, लेकिन 20 गुना रेटेड फॉल्ट के लिए, यह 0.12 सेकंड में साफ़ हो जाता है।
• तात्कालिक सुरक्षा तत्व:गंभीर दोषों के लिए (एक पूर्व निर्धारित सीमा से ऊपर, आम तौर पर 15 गुना रेटेड करंट), रिले जानबूझकर देरी के बिना उच्च वोल्टेज सर्किट ब्रेकर पर यात्रा करता है, जिससे 50 मिलीसेकंड से नीचे का समाशोधन समय प्राप्त होता है। प्रारंभ के दौरान उपद्रव ट्रिपिंग से बचने के लिए मोटर फीडरों के लिए यह तत्व अक्षम है।
• ज़ोन इंटरलॉकिंग:हमारे ब्रेकर एक संचार-आधारित इंटरलॉकिंग योजना का समर्थन करते हैं जहां एक डाउनस्ट्रीम ब्रेकर गलती साफ़ करने के दौरान अपस्ट्रीम ब्रेकरों को एक अवरुद्ध संकेत भेजता है। यदि डाउनस्ट्रीम ब्रेकर निर्धारित समय के भीतर खराबी को दूर कर देता है, तो अपस्ट्रीम ब्रेकर ट्रिप नहीं होता है, जिससे बिजली स्वस्थ भार पर बनी रहती है।
• पुनः समापन समन्वय:ओवरहेड लाइनों वाले औद्योगिक संयंत्रों (उदाहरण के लिए, खनन स्थल) के लिए, हमारे हाई वोल्टेज सर्किट ब्रेकर को ऑटो-रीक्लोजिंग के लिए कॉन्फ़िगर किया जा सकता है। ब्रेकर यात्रा करता है, 0.3 सेकंड तक प्रतीक्षा करता है, फिर परीक्षण के लिए फिर से बंद हो जाता है कि क्या खराबी अस्थायी है। यदि गलती बनी रहती है, तो यह लॉक हो जाता है। यह उपकरण को बार-बार तनाव से बचाते हुए क्षणिक दोषों के लिए डाउनटाइम को कम करता है।

एक अच्छी तरह से समन्वित सुरक्षा योजना न केवल उपकरण क्षति को कम करती है बल्कि उत्पादन डाउनटाइम को भी कम करती है। हाल ही में हमने जिस सीमेंट प्लांट का समर्थन किया था, उसमें कन्वेयर मोटर फीडर की खराबी को फीडर हाई वोल्टेज सर्किट ब्रेकर द्वारा 0.12 सेकंड में दूर कर दिया गया था, जबकि अपस्ट्रीम बस ब्रेकर बंद रहा। संयंत्र ने 30 मिनट (मोटर की मरम्मत के लिए) के लिए केवल एक कन्वेयर खो दिया, जबकि शेष संयंत्र में उत्पादन जारी रहा। समन्वय के बिना, बस ब्रेकर ट्रिप हो गया होता, जिससे 4 घंटे के लिए संयंत्र बंद हो जाता, जिससे 120,000 डॉलर का उत्पादन नष्ट हो जाता। हमारा कारखाना हाई वोल्टेज सर्किट ब्रेकर आपूर्ति के हिस्से के रूप में एक विस्तृत समन्वय अध्ययन प्रदान करता है, जिसमें गलती धाराओं का अनुकरण करने और चयनात्मकता को सत्यापित करने के लिए ईटीएपी या एसकेएम जैसे सॉफ़्टवेयर का उपयोग किया जाता है।

एक अन्य महत्वपूर्ण समय कारक विभिन्न परिचालन स्थितियों के तहत ब्रेकर के खुलने और बंद होने का समय है। हमारे हाई वोल्टेज सर्किट ब्रेकर का परीक्षण रेटेड वोल्टेज और रेटेड शॉर्ट-सर्किट करंट पर किया जाता है ताकि यह सत्यापित किया जा सके कि इसका कुल समाशोधन समय (रिले सेंसिंग, मैकेनिज्म ऑपरेशन और आर्क विलुप्त होने सहित) गारंटीशुदा विंडो के भीतर रहता है। हम डीसी ऑफसेट के साथ असममित धाराओं को बाधित करने की ब्रेकर की क्षमता का भी परीक्षण करते हैं, जो जनरेटर या बड़े ट्रांसफार्मर के करीब औद्योगिक दोषों में आम है। डीसी घटक वर्तमान शून्य क्रॉसिंग में देरी कर सकता है, जिससे आर्किंग समय बढ़ सकता है। हमारे ब्रेकर का पफ़र डिज़ाइन विस्तारित आर्किंग के दौरान भी पर्याप्त गैस दबाव बनाए रखता है, यह सुनिश्चित करता है कि डीसी ऑफसेट की परवाह किए बिना दोष साफ़ हो गया है। यह मजबूती एक प्रमुख कारण है कि स्टील मिलों, कागज संयंत्रों और अन्य भारी उद्योगों में हमारे हाई वोल्टेज सर्किट ब्रेकर पर भरोसा किया जाता है।

हमारी हाई वोल्टेज सर्किट ब्रेकर श्रृंखला की मुख्य तकनीकी विशिष्टताएँ क्या हैं?

लुगाओ पावर कंपनी लिमिटेड औद्योगिक सुरक्षा के लिए उच्च वोल्टेज सर्किट ब्रेकरों की तीन प्राथमिक श्रृंखला बनाती है, जो 12 केवी से 245 केवी तक वितरण वोल्टेज को कवर करती है। प्रत्येक श्रृंखला को विभिन्न औद्योगिक अनुप्रयोगों से मेल खाने के लिए विशिष्ट दोष रुकावट क्षमताओं, संचालन तंत्र और आर्क शमन मीडिया के साथ डिज़ाइन किया गया है। नीचे दी गई तालिका इस्पात, खनन और रासायनिक संयंत्रों में हमारे सबसे अधिक निर्दिष्ट मॉडलों के लिए विस्तृत पैरामीटर प्रदान करती है। सभी मान IEC 62271-100 और ANSI C37.06 मानकों के अनुसार स्वतंत्र परीक्षण प्रयोगशालाओं द्वारा प्रमाणित हैं।

इन आधार विशिष्टताओं के अलावा, हमारा कारखाना औद्योगिक अनुप्रयोगों के लिए व्यापक अनुकूलन प्रदान करता है। उदाहरण के लिए, हम विशेष ट्रिप कर्व वाले मोटर-रेटेड ब्रेकर प्रदान कर सकते हैं जो मोटर थर्मल क्षति कर्व से मेल खाते हैं। हम संलग्न स्विचगियर असेंबली (जीआईएस या एआईएस) भी प्रदान करते हैं जिसमें एक कॉम्पैक्ट लेआउट में हाई वोल्टेज सर्किट ब्रेकर, डिस्कनेक्टर्स और अर्थिंग स्विच शामिल हैं। खनन या अपतटीय प्लेटफार्मों जैसे कठोर वातावरण के लिए, हम उन्नत संक्षारण संरक्षण, IP54 बाड़ों और एंटी-संघनन हीटरों के साथ उष्णकटिबंधीय संस्करण की आपूर्ति करते हैं। हमारी सभी उच्च वोल्टेज सर्किट ब्रेकर इकाइयों में एक डायग्नोस्टिक पोर्ट शामिल है जिसे प्लांट एससीएडीए सिस्टम के साथ एकीकृत किया जा सकता है, जो संपर्क पहनने, गैस दबाव (एसएफ 6 मॉडल के लिए) और ऑपरेटिंग तंत्र की स्थिति की दूरस्थ निगरानी को सक्षम बनाता है।

विश्वसनीयता को कठोर प्रकार के परीक्षण के माध्यम से सत्यापित किया जाता है। हमारे 145 केवी हाई वोल्टेज सर्किट ब्रेकर ने बिना किसी संपर्क प्रतिस्थापन के अपने रेटेड शॉर्ट-सर्किट वर्तमान रुकावटों को 20 गुना पूरा कर लिया है, जो हमारे आर्क चैम्बर डिजाइन की स्थायित्व को प्रदर्शित करता है। हमारी 12 केवी श्रृंखला में वैक्यूम इंटरप्टर्स को पूर्ण लोड पर 15,000 संचालन के लिए रेट किया गया है, और हम उन्हें 20 वर्षों की सामान्य सेवा की गारंटी देते हैं। एसएफ6 पर्यावरणीय प्रभाव के बारे में चिंतित ग्राहकों के लिए, हमारी 36 केवी श्रृंखला समान व्यवधान प्रदर्शन के साथ शुष्क हवा का विकल्प प्रदान करती है। लुगाओ हमारे द्वारा आपूर्ति किए जाने वाले प्रत्येक हाई वोल्टेज सर्किट ब्रेकर के लिए एक व्यापक सुरक्षा समन्वय अध्ययन भी प्रदान करता है, यह सुनिश्चित करते हुए कि ब्रेकर सेटिंग्स आपके संयंत्र के सुरक्षा दर्शन के साथ संरेखित हों। हम सभी मॉडलों के लिए स्पेयर पार्ट्स का वैश्विक स्टॉक बनाए रखते हैं, अधिकांश हिस्से 48 घंटे की डिलीवरी के लिए उपलब्ध होते हैं, जिससे अप्रत्याशित विफलता की स्थिति में डाउनटाइम कम हो जाता है।

औद्योगिक परिसंपत्तियों की सुरक्षा में आर्क शमन मीडिया की तुलना कैसे की जाती है?

आर्क शमन माध्यम-वैक्यूम, एसएफ6, या तेल-का चुनाव महत्वपूर्ण रूप से प्रभावित करता है कि हाई वोल्टेज सर्किट ब्रेकर औद्योगिक उपकरणों की कितनी प्रभावी ढंग से सुरक्षा करता है। प्रत्येक माध्यम में अलग-अलग विशेषताएं होती हैं जो रुकावट की गति, रखरखाव आवश्यकताओं और पर्यावरणीय अनुकूलन क्षमता को प्रभावित करती हैं। लुगाओ पावर कंपनी लिमिटेड तीनों मीडिया के साथ ब्रेकर बनाती है, लेकिन हम वोल्टेज स्तर, फॉल्ट ड्यूटी और प्लांट स्थान के आधार पर विभिन्न प्रकारों की अनुशंसा करते हैं। वैक्यूम इंटरप्टर्स अपने कम रखरखाव और मोटर स्टार्टिंग धाराओं के उत्कृष्ट रुकावट के कारण 12 केवी से 40.5 केवी अनुप्रयोगों के लिए हावी हैं। SF6 को इसकी उच्च ढांकता हुआ शक्ति और बड़ी गलती धाराओं को बाधित करने की क्षमता के कारण 72.5 kV और उससे अधिक के लिए पसंद किया जाता है। आग के जोखिम और रखरखाव की तीव्रता के कारण नई स्थापनाओं के लिए ऑयल ब्रेकर अब काफी हद तक अप्रचलित हैं, लेकिन हम अभी भी मौजूदा तेल संयंत्रों के लिए रेट्रोफिल किट प्रदान करते हैं।

हमारे हाई वोल्टेज सर्किट ब्रेकर प्रस्तावों में आर्क शमन मीडिया की विस्तृत तुलना:

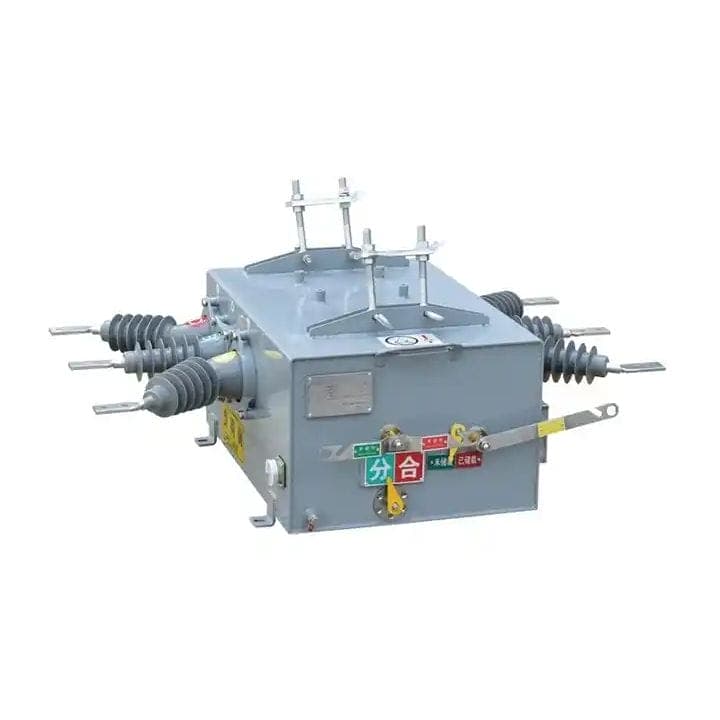

• वैक्यूम ब्रेकर (12 केवी से 40.5 केवी):चाप एक सीलबंद सिरेमिक लिफाफे के भीतर धातु वाष्प प्लाज्मा में जलता है। वर्तमान शून्य पर, धातु वाष्प संपर्कों और ढालों पर संघनित हो जाता है, जिससे 10 माइक्रोसेकंड से कम समय में ढांकता हुआ शक्ति पुनः प्राप्त हो जाती है। यह वैक्यूम ब्रेकरों को बेहद तेज़ (कुल समाशोधन समय 45 एमएस से कम) और लगातार संचालन के लिए अत्यधिक विश्वसनीय बनाता है। उन्हें किसी गैस प्रबंधन की आवश्यकता नहीं होती है और न्यूनतम रखरखाव होता है - प्रत्येक 5,000 ऑपरेशनों में केवल संपर्क टूट-फूट की निगरानी होती है। हमारा कारखाना इनडोर स्विचगियर, मोटर नियंत्रण केंद्रों और कैपेसिटर बैंकों के लिए वैक्यूम हाई वोल्टेज सर्किट ब्रेकर की सिफारिश करता है।
• एसएफ6 ब्रेकर (36 केवी से 800 केवी):चाप को संपीड़ित SF6 गैस प्रवाह द्वारा ठंडा किया जाता है, जो मुक्त इलेक्ट्रॉनों को पकड़ता है और चाप पथ को विआयनीकृत करता है। SF6 ब्रेकर वैक्यूम ब्रेकर की तुलना में बहुत अधिक फॉल्ट करंट (80 kA तक) को बाधित कर सकते हैं और परिवेश के तापमान के प्रति कम संवेदनशील होते हैं। हालाँकि, उन्हें नियमित गैस दबाव जाँच और नमी विश्लेषण की आवश्यकता होती है। हमारे SF6 हाई वोल्टेज सर्किट ब्रेकर में रिमोट अलार्म के साथ एक घनत्व मॉनिटर शामिल है, और हम रखरखाव के लिए गैस हैंडलिंग कार्ट प्रदान करते हैं। उच्च दोष स्तर (40 केए से ऊपर) वाले आउटडोर सबस्टेशनों और बड़े औद्योगिक संयंत्रों के लिए, एसएफ6 पसंदीदा विकल्प है।
• ऑयल ब्रेकर (विरासत, 245 केवी तक):चाप तेल को विघटित करता है, जिससे हाइड्रोजन गैस उत्पन्न होती है जो चाप को ठंडा और बुझाती है। तेल तोड़ने वाले भारी होते हैं, नियमित तेल निस्पंदन की आवश्यकता होती है, और आग का खतरा होता है। हम नए ऑयल ब्रेकर का निर्माण नहीं करते हैं, लेकिन हम ऑयल ब्रेकर को एसएफ6 या वैक्यूम हाई वोल्टेज सर्किट ब्रेकर इकाइयों से बदलने के लिए रेट्रोफिट सेवा प्रदान करते हैं, जिससे रखरखाव लागत 60 प्रतिशत कम हो जाती है और सुरक्षा में सुधार होता है।

व्यावहारिक अंतर को स्पष्ट करने के लिए, 33 kV बस और 40 kA के दोष स्तर वाली स्टील मिल पर विचार करें। 36 केवी पर एक वैक्यूम हाई वोल्टेज सर्किट ब्रेकर को श्रृंखला में कई इंटरप्टर्स का उपयोग करना होगा, जिससे जटिलता बढ़ जाएगी। हमारा एसएफ6 36 केवी ब्रेकर, एक इंटरप्रेटर के साथ, 48 एमएस के कुल समाशोधन समय के साथ विश्वसनीय रूप से 40 केए को साफ़ करता है। मल्टी-बॉटल वैक्यूम सॉल्यूशन (5,000 ऑपरेशन) की तुलना में एसएफ6 ब्रेकर में उच्च यांत्रिक सहनशक्ति (10,000 ऑपरेशन) भी है। दूसरी ओर, 13.8 केवी वितरण प्रणाली और कई मोटर फीडर वाले सीमेंट प्लांट के लिए, हमारा वैक्यूम हाई वोल्टेज सर्किट ब्रेकर मोटर दोषों के खिलाफ उत्कृष्ट सुरक्षा प्रदान करता है और गैस हैंडलिंग की आवश्यकता नहीं होती है, जिससे प्लांट इलेक्ट्रीशियन के लिए रखरखाव सरल हो जाता है।

हमारा कारखाना आपके दोष अध्ययन और संयंत्र लेआउट के आधार पर एक निःशुल्क माध्यम चयन परामर्श प्रदान करता है। हम प्रत्येक प्रकार के हाई वोल्टेज सर्किट ब्रेकर के लिए विशिष्ट रखरखाव प्रक्रियाओं पर प्रशिक्षण भी प्रदान करते हैं। मौजूदा संयंत्रों के लिए, हम यह निर्धारित करने के लिए जोखिम मूल्यांकन कर सकते हैं कि क्या तेल या पुरानी वैक्यूम तकनीक से हमारे आधुनिक एसएफ 6 या वैक्यूम डिजाइन में अपग्रेड करने से सुरक्षा में सुधार होगा और डाउनटाइम कम होगा। लुगाओ पावर कंपनी लिमिटेड 300 से अधिक औद्योगिक सबस्टेशनों को सफलतापूर्वक रेट्रोफिट किया गया है, और हमारे ग्राहक लगातार हमारे हाई वोल्टेज सर्किट ब्रेकर में अपग्रेड करने के बाद बेहतर सुरक्षा विश्वसनीयता और कम रखरखाव लागत की रिपोर्ट करते हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: एक हाई वोल्टेज सर्किट ब्रेकर कितनी जल्दी औद्योगिक उपकरणों को शॉर्ट सर्किट दोष से बचा सकता है?

उत्तर: कुल सुरक्षा समय रिले सेंसिंग समय, ब्रेकर तंत्र समय और आर्क रुकावट समय का योग है। हमारा हाई वोल्टेज सर्किट ब्रेकर, एक डिजिटल रिले के साथ मिलकर, गलती की शुरुआत से अंतिम रुकावट तक 45 से 55 मिलीसेकेंड में खराबी को दूर कर सकता है। यह लेट-थ्रू ऊर्जा (I²t) को ऐसे स्तर तक सीमित करने के लिए पर्याप्त तेज़ है जो ट्रांसफार्मर में वाइंडिंग विरूपण और मोटरों में रोटर बार क्षति को रोकता है। उदाहरण के लिए, 25 kA के फॉल्ट करंट वाली 13.8 kV मोटर को 50 ms में साफ़ करने पर केवल 28 MJ ऊर्जा का अनुभव होगा, जबकि 250 ms में साफ़ होने पर 140 MJ ऊर्जा का अनुभव होगा। यह अंतर मरम्मत योग्य क्षति और पूर्ण उपकरण प्रतिस्थापन के बीच की रेखा है।

प्रश्न 2: ऐसे कौन से संकेत हैं जो बताते हैं कि हाई वोल्टेज सर्किट ब्रेकर उपकरण की उचित सुरक्षा करने में विफल हो रहा है?

उत्तर: सामान्य संकेतों में शामिल हैं: बार-बार उपद्रव ट्रिपिंग (गलत रिले सेटिंग्स या खराब संपर्कों का संकेत); ब्रेकर बाड़े पर दृश्यमान कार्बन जमा (हवा या तेल ब्रेकर के लिए); अलार्म सेटपॉइंट के नीचे SF6 गैस का दबाव (SF6 ब्रेकरों के लिए); और ऑपरेशन के दौरान अत्यधिक कंपन या शोर। सबसे महत्वपूर्ण बात यह है कि यदि आप ब्रेकर के संचालन के बावजूद उपकरण विफलता (जले हुए केबल, ट्रांसफार्मर फ़्यूज़, या क्षतिग्रस्त मोटर वाइंडिंग) का अनुभव करते हैं, तो सुरक्षा समन्वय अपर्याप्त हो सकता है। हमारा कारखाना एक सुरक्षा ऑडिट सेवा प्रदान करता है: हम अंतराल की पहचान करने के लिए आपकी रिले सेटिंग्स, ब्रेकर टाइमिंग और गलती के स्तर की समीक्षा करते हैं। हम आपके हाई वोल्टेज सर्किट ब्रेकर के वार्षिक परीक्षण की अनुशंसा करते हैं, जिसमें समय परीक्षण, संपर्क प्रतिरोध माप और ढांकता हुआ परीक्षण शामिल हैं, ताकि यह सुनिश्चित किया जा सके कि यह किसी खराबी के दौरान डिजाइन के अनुसार काम करेगा।

प्रश्न 3: क्या हाई वोल्टेज सर्किट ब्रेकर ओवरलोड और शॉर्ट सर्किट दोनों से रक्षा कर सकता है?

उत्तर: हाँ, इसके दोहरे सुरक्षा तत्वों के माध्यम से। व्युत्क्रम-समय ओवरकरंट तत्व निरंतर ओवरलोड (उदाहरण के लिए, 110 प्रतिशत रेटेड करंट पर चलने वाली मोटर) से बचाता है, हानिरहित ओवरलोड की अनुमति देने के लिए समय की देरी के बाद ट्रिपिंग करता है। तात्कालिक तत्व बिना किसी देरी के शॉर्ट सर्किट, ट्रिपिंग से बचाता है। हमारा हाई वोल्टेज सर्किट ब्रेकर एक ट्रिप यूनिट से सुसज्जित है जो दोनों तत्वों को स्वतंत्र रूप से सेट करने की अनुमति देता है। मोटर फीडरों के लिए, व्युत्क्रम-समय वक्र को मोटर थर्मल सीमा के साथ समन्वित किया जाता है, और उपद्रव ट्रिपिंग से बचने के लिए तात्कालिक तत्व को प्रारंभिक धारा के ऊपर सेट किया जाता है। ट्रांसफार्मर फीडरों के लिए, व्युत्क्रम-समय वक्र को ट्रांसफार्मर के अतिउत्तेजना और थर्मल क्षति वक्रों के साथ समन्वित किया जाता है।

प्रश्न 4: हाई वोल्टेज सर्किट ब्रेकर का संचालन तंत्र इसके सुरक्षात्मक प्रदर्शन को कैसे प्रभावित करता है?

उत्तर: ऑपरेटिंग तंत्र संपर्क खोलने की गति और विश्वसनीयता निर्धारित करता है। हमारा स्प्रिंग-संचालित तंत्र (36 केवी तक) 28 एमएस में संपर्क खोल सकता है, जबकि हमारा हाइड्रोलिक तंत्र (145 केवी और उससे अधिक के लिए) 32 एमएस में खुलता है। तेजी से खुलने से उभार का समय और कुल समाशोधन का समय कम हो जाता है। इससे भी महत्वपूर्ण बात यह है कि सहायक बिजली आपूर्ति विफल होने पर भी तंत्र खुलने में सक्षम होना चाहिए। हमारा स्प्रिंग तंत्र यांत्रिक रूप से ऊर्जा संग्रहीत करता है, इसलिए यह बाहरी शक्ति के बिना काम कर सकता है। हाइड्रोलिक तंत्र एक संचायक का उपयोग करता है जो ऊर्जा भी संग्रहीत करता है। हम तंत्र के चार्जिंग और खुलने के समय का सालाना परीक्षण करने की सलाह देते हैं, क्योंकि टूट-फूट से ब्रेकर के जीवनकाल के दौरान खुलने का समय बढ़ सकता है। लुगाओ पावर कंपनी लिमिटेड एक तंत्र नवीनीकरण सेवा प्रदान करता है जो कारखाने के विनिर्देशों के अनुसार खुलने का समय बहाल करता है।

प्रश्न 5: लुगाओ पावर कंपनी लिमिटेड क्या समर्थन करती है? यह सुनिश्चित करने की पेशकश करें कि हमारा हाई वोल्टेज सर्किट ब्रेकर हमारे औद्योगिक उपकरणों की उचित सुरक्षा कर रहा है?

उत्तर: हम शुरू से अंत तक सहायता प्रदान करते हैं: आपके सिस्टम डेटा का उपयोग करके एक निःशुल्क सुरक्षा समन्वय अध्ययन; ऑन-साइट स्थापना पर्यवेक्षण और कमीशनिंग; रिले सेटिंग, टाइमिंग टेस्ट और एसएफ6 हैंडलिंग (यदि लागू हो) पर आपके रखरखाव स्टाफ के लिए प्रशिक्षण; और 24 घंटे की तकनीकी हॉटलाइन। हम एक स्थिति निगरानी सेवा भी प्रदान करते हैं जहां हम आपके ब्रेकर के डायग्नोस्टिक डेटा (वैकल्पिक संचार मॉड्यूल के माध्यम से) को दूरस्थ रूप से एक्सेस करते हैं और आपको संपर्क पहनने, ऑपरेटिंग समय की प्रवृत्ति और गैस दबाव पर आवधिक रिपोर्ट भेजते हैं। किसी खराबी की स्थिति में, हम यह निर्धारित करने के लिए ब्रेकर के इवेंट लॉग का विश्लेषण कर सकते हैं कि सुरक्षा सही ढंग से संचालित है या समायोजन की आवश्यकता है। हमारा कारखाना हमारे सभी हाई वोल्टेज सर्किट ब्रेकर मॉडलों के लिए एक व्यापक स्पेयर पार्ट्स सूची रखता है, यह सुनिश्चित करता है कि किसी भी प्रतिस्थापन हिस्से को विश्व स्तर पर 48 घंटों के भीतर भेजा जा सकता है। लुगाओ पावर कंपनी लिमिटेड के साथ, आपको न केवल एक ब्रेकर मिलता है, बल्कि एक संपूर्ण सुरक्षा साझेदारी मिलती है।

निष्कर्ष: लुगाओ पावर हाई वोल्टेज सर्किट ब्रेकर के साथ अपनी औद्योगिक संपत्तियों की सुरक्षा करें

औद्योगिक उपकरण बड़े पैमाने पर पूंजी निवेश का प्रतिनिधित्व करते हैं, और इसे विद्युत दोषों से बचाना परिचालन निरंतरता और लाभप्रदता के लिए आवश्यक है। उच्च वोल्टेज सर्किट ब्रेकर, तेजी से गलती का पता लगाने, तेज तंत्र संचालन और कुशल आर्क शमन के माध्यम से, शॉर्ट सर्किट और ओवरलोड की विनाशकारी ऊर्जा को सीमित करते हैं। जैसा कि हमने विस्तार से बताया है, रुकावट की गति, रिले समन्वय, और आर्क शमन मीडिया की पसंद सभी उपकरण क्षति को कम करने में महत्वपूर्ण भूमिका निभाते हैं। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। हाई वोल्टेज सर्किट ब्रेकरों की एक विस्तृत श्रृंखला तैयार की है - मोटर फीडरों के लिए 12 केवी वैक्यूम प्रकारों से लेकर मुख्य सबस्टेशनों के लिए 145 केवी एसएफ 6 इकाइयों तक - प्रत्येक को आपके विशिष्ट औद्योगिक अनुप्रयोग के लिए उच्चतम स्तर की सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।

अपने उपकरण की असुरक्षा को संयोग पर न छोड़ें।लुगाओ पावर कंपनी लिमिटेड से संपर्क करें। आजनिःशुल्क सुरक्षा मूल्यांकन के लिए। अपना एक-पंक्ति आरेख, दोष वर्तमान स्तर और उपकरण प्रकार प्रदान करें, और हमारे सुरक्षा इंजीनियर अनुशंसित ब्रेकर मॉडल, रिले सेटिंग्स और समन्वय योजनाओं के साथ एक अनुकूलित रिपोर्ट देंगे। हमारे सभी हाई वोल्टेज सर्किट ब्रेकर उत्पाद 3 साल की वारंटी, ऑन-साइट प्रशिक्षण और 24/7 तकनीकी सहायता टीम के साथ आते हैं।लुगाओ पावर कंपनी लिमिटेड से अब अपने निःशुल्क सुरक्षा ऑडिट का अनुरोध करें। और सुनिश्चित करें कि आपकी औद्योगिक संपत्तियां उपलब्ध सर्वोत्तम हाई वोल्टेज सर्किट ब्रेकर तकनीक द्वारा सुरक्षित हैं। सुरक्षा में निवेश करें, मन की शांति में निवेश करें।
