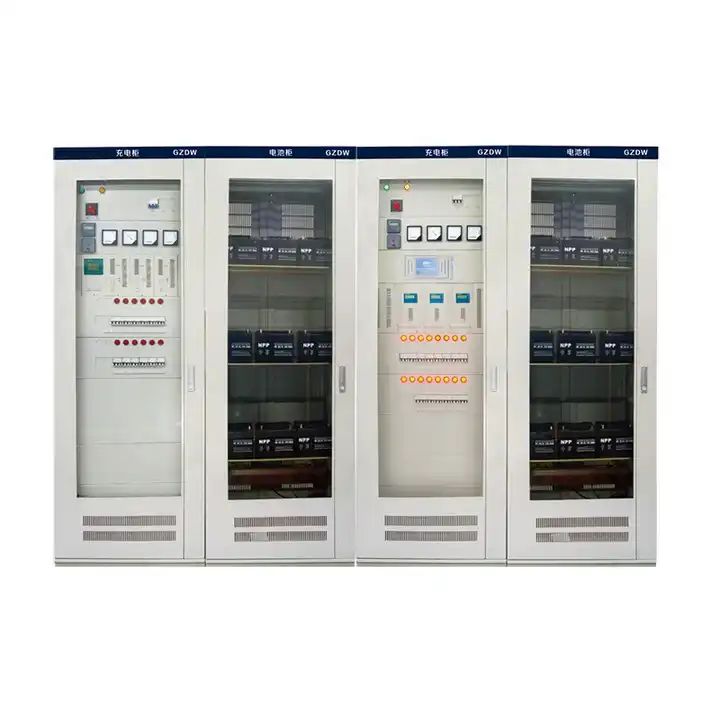

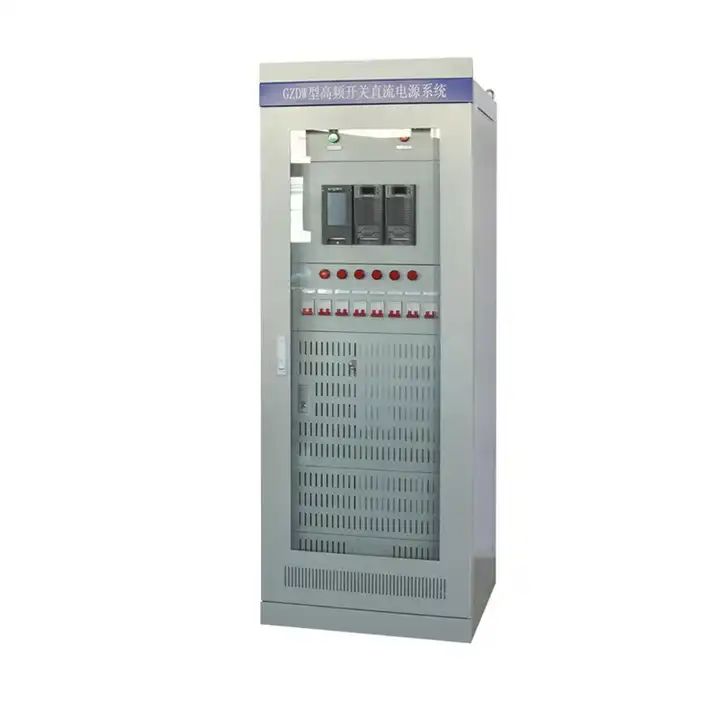

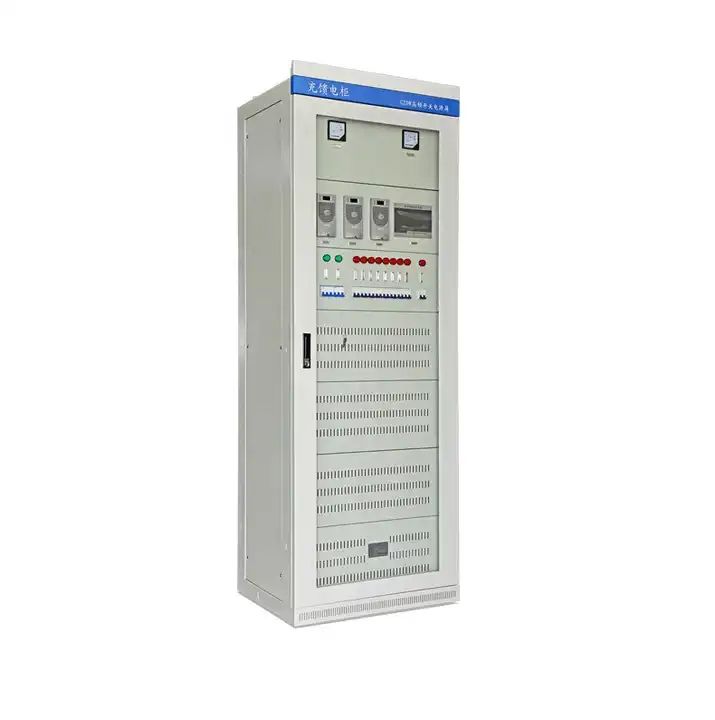

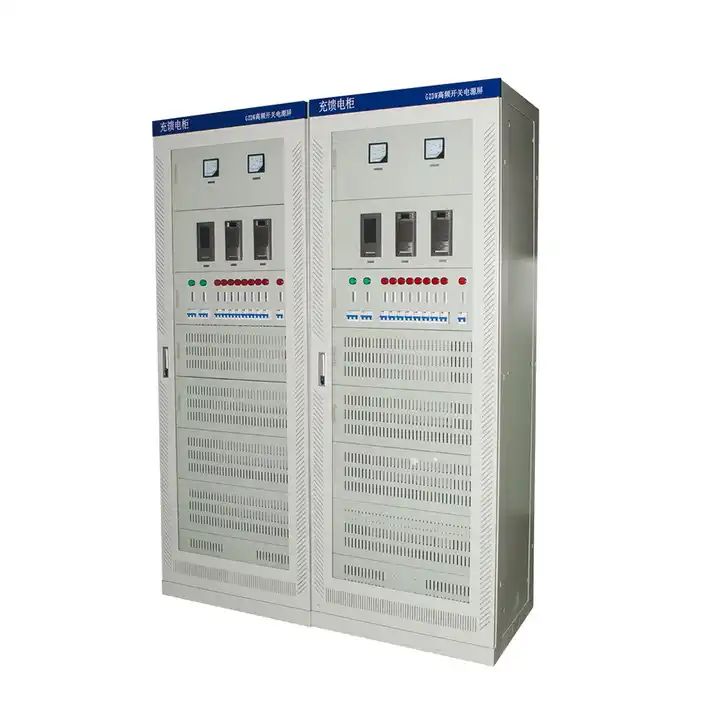

लुगाओ जीजेडडीडब्ल्यू 220वी 380वी 480ए 800ए मेड इन चाइना डीसी आउटपुट स्विचिंग पावर सप्लाई डिस्ट्रीब्यूशन कैबिनेट आपूर्तिकर्ता है। डीसी पैनल की इस श्रृंखला में छोटे आकार, उच्च दक्षता, उच्च तकनीकी सूचकांक, मॉड्यूल डिजाइन एन + 1 हीट रिडंडेंसी बैकअप, उच्च विश्वसनीयता जैसी विशेषताएं हैं। , मॉड्यूल डिजाइन। रेज़ोनेंट वोल्टेज डुअल-लूप नियंत्रण रेज़ोनेंट स्विच पावर स्रोत की दुनिया की नवीनतम उन्नत तकनीक को अपनाया गया "चार रिमोट ऑपरेशन, मानक आरएस -485 और आरएस 232 इंटरफेस टोर ऑटोमेशन प्रदान करते हैं, साथ ही अन्य प्रदर्शन भी समान उपयोग के पारंपरिक पावर स्रोत से बेहतर होते हैं।

अनुपालन किए गए मानक: जीबी/टी 19826-2005 बिजली परियोजनाओं के डीसी बिजली आपूर्ति उपकरणों के लिए सामान्य विनिर्देश और सुरक्षा आवश्यकताएं। जेबी/टी 5777-4-2000 बिजली प्रणाली के डी.सी. बिजली आपूर्ति उपकरण के लिए सामान्य विशिष्टता और सुरक्षा आवश्यकताएँ। जेबी/ 8456-1996 लो-वोल्टेज डी.सी. स्विचगियर और कंट्रोलगियर असेंबली डीएल/टी 459-2000 बिजली प्रणाली में डी.सी. आपूर्ति कैबिनेट के विनिर्देश। डीएल/टी 504195 जीवाश्म-चालित बिजली संयंत्र आंतरिक संचार के डिजाइन के लिए तकनीकी कोड

1.पूर्ण वोल्टेज ऑटो ड्रॉप

यह विश्वसनीय और सुरक्षित रूप से, स्टेपलेस वोल्टेज ड्रॉप डिवाइस, या वोल्टेज स्टेप ड्रॉप डिवाइस के उपयोग से समापन कार्यों के लिए वोल्टेज के अनुसार स्वचालित रूप से चालू/बंद कर सकता है।

2.केंद्रीय रूप से निगरानी और नियंत्रण कार्य

सेंट्रल मॉनिटर डिवाइस डीसी पैनल में प्रत्येक भाग के रनिंग पैरामीटर/स्थिति को व्यवस्थित या नियंत्रित करता है, इस बीच प्रत्येक फ़ंक्शन मॉड्यूल के पैरामीटर एकत्र करता है और होस्ट मशीन पर अपलोड करता है, होस्ट मशीन से कमांड ट्रांसफर करता है। बिल्डिंग ब्रॉक के रूप में डिजाइन की गई संरचना, पैनल दो लूपों के इनपुट एसी स्रोत वोल्टेज, वर्तमान की निगरानी कर सकता है, ऑटो-स्विचिंग एन/ऑफ के लिए मुख्य और स्टैंडबाय स्रोत के रूप में पारस्परिक रूप से काम करता है। नियंत्रण बसबारों और समापन बसबारों के करंट और वोल्टेज को व्यवस्थित या नियंत्रित करना; बैटरी वोल्टेज, बैटरी डिस्चार्जिंग करंट, इन्सुलेशन पैरामीटर, क्लोजिंग स्विच कंट्रोल स्विच की ऑपरेटिंग स्थिति की निगरानी, ​​बैटरी फ्यूज, आउटगोइंग लाइन (विकल्प) के लिए इन्सुलेशन का पता लगाना, बैटरी का दौरा निरीक्षण (विकल्प), परिवेश के तापमान की निगरानी करना

3. मल्टी-स्टेज सुरक्षा

इनपुट ओवर-वोल्टेज को रोकने के लिए सर्ज रक्षक: आउटपुट ओवर-वोल्टेज संरक्षण; आउटपुट वर्तमान सीमित सुरक्षा; शॉर्ट सर्किट संरक्षण; मॉड्यूल शंट सुरक्षा; अधिक तापमान, अधिक वर्तमान सुरक्षा, ये सभी संचालन की सुरक्षा और विश्वसनीयता में सुधार कर सकते हैं

4.तापमान मुआवजा

बैटरी फैक्ट्री द्वारा उपलब्ध कराए गए आंकड़ों के अनुसार, तापमान मुआवजा केंद्र का चयन करें और बैटरी चार्जिंग की आवश्यकता को पूरा करने के लिए गुणांक स्वचालित रूप से चार्जिंग वोल्टेज को समायोजित करें।

5.अलार्म फ़ंक्शन

पैरामीटर सेट के बाद, यह विभिन्न अलार्म कार्य कर सकता है, जिसमें नियंत्रण बसबार का अंडर-वोल्टेज, बैटरी समूह का अंडर-वोल्टेज, इन्सुलेशन असामान्यता, आउटपुट स्विचिंग स्थिति शामिल है।

6.एन+1 रिडंडेंसी डिज़ाइन

10Ah-3000Ah से विभिन्न बैटरी क्षमताओं से मेल खाने के लिए, पैनलों की आउटपुट योजना के मुफ्त संयोजन का एहसास करने के लिए, पावर स्रोत मॉड्यूल की मात्रा और क्षमता को बदलें। इस बीच, क्योंकि क्षमता छोटी होने पर यह डिज़ाइन n+1 अतिरेक व्यवस्था निष्पादित करता है, फिर भी यह 1+1 स्टैंडबाय का एहसास कर सकता है।

7.संचार समारोह

इंटरफ़ेस के चयन के माध्यम से, यह CDT और MODBUS के बीच संचार प्रोटोकॉल को स्थानांतरित कर सकता है। चार दूरस्थ संचालन के लिए दो संचार पोर्ट RS-485 और RS-232 का चयन किया जाना है।

8.बैटरी-रखरखाव से मुक्त

वाल्व रेगुलेटेड लीड एसिड बैटरी, रखरखाव से मुक्त, उपयोग की जाती है, सुरक्षित और सुरक्षित रूप से काम करने में सक्षम है। इसमें एसिड या पानी मिलाने की जरूरत नहीं है. स्मार्ट कंट्रोलर प्रीसेटिंग के अनुसार औसत चार्ज और फ्लोट चार्ज के बीच शिफ्ट हो सकता है

परिचालन लागत वातावरण

1. परिवेशी वायु तापमान: -5~+40 और औसत तापमान 24 घंटों में +35 से अधिक नहीं होना चाहिए।

2. घर के अंदर स्थापित करें और उपयोग करें। ऑपरेशन स्थल के लिए समुद्र तल से ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।

3. अधिकतम तापमान +40 पर सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए। कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है। पूर्व। +20 पर 90%। लेकिन तापमान में बदलाव को देखते हुए, यह संभव है कि मध्यम ओस आकस्मिक रूप से उत्पन्न होगी।

4. इंस्टालेशन ग्रेडिएंट 5 से अधिक नहीं।

5. उन स्थानों पर स्थापित करें जहां भयंकर कंपन और झटका न हो और जो विद्युत घटकों को नष्ट करने के लिए अपर्याप्त हों।

6. किसी भी विशिष्ट आवश्यकता के लिए कारख़ाना से परामर्श लें।
