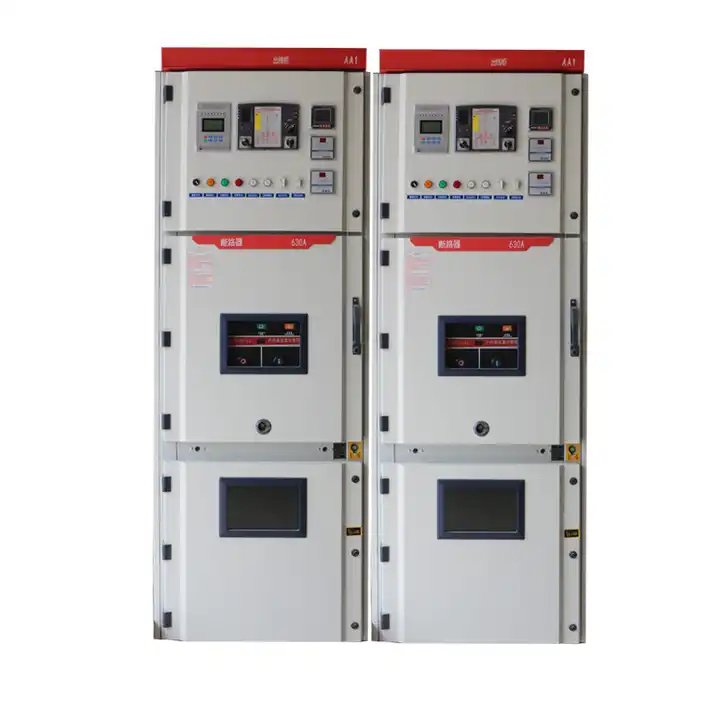

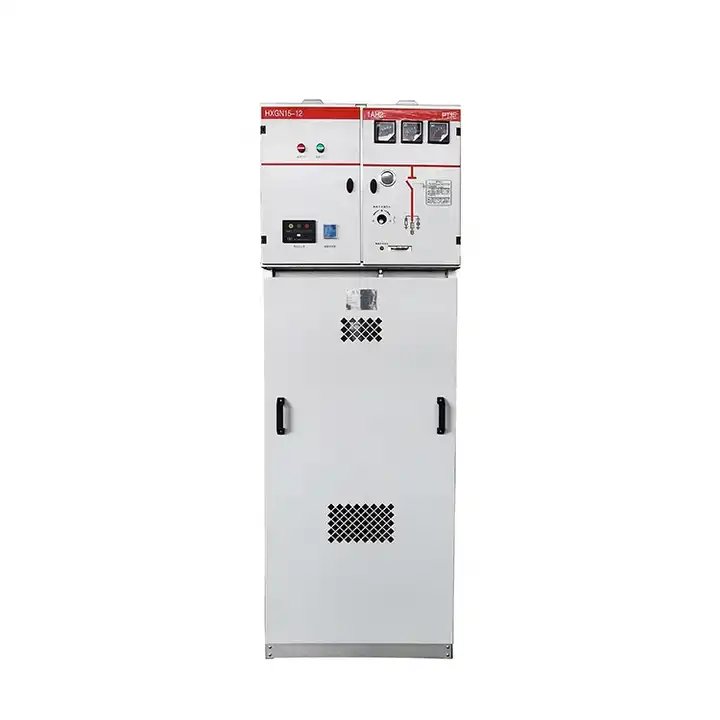

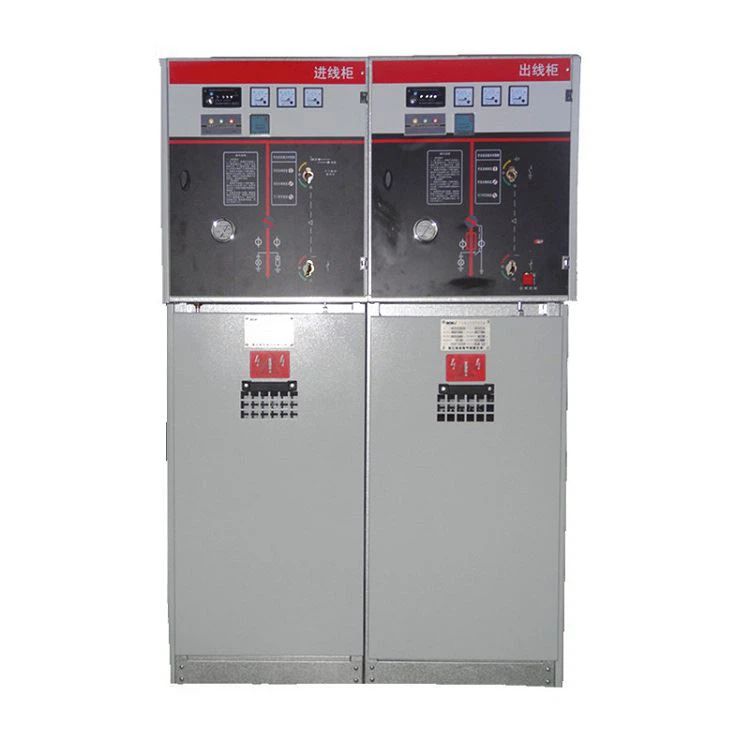

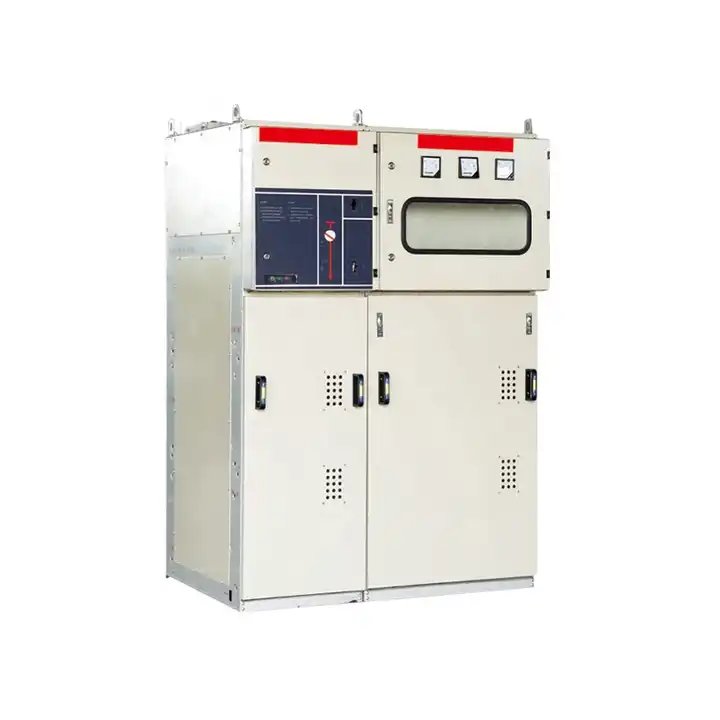

लिउगाओ द्वारा निर्मित 12KV फिक्स्ड एसी मेटल एनक्लोज्ड स्विचगियर, विशेष रूप से माध्यमिक वितरण अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एयर-इंसुलेटेड स्विचगियर आर्थिक विचारों और उन्नत कार्यक्षमता के संतुलन का प्रतिनिधित्व करता है, जिसमें वैक्यूम सर्किट ब्रेकर (वीसीबी) के साथ संयोजन में एक एसएफ 6 गैस लोड ब्रेक स्विच शामिल होता है। या गैस सर्किट ब्रेकर (जीसीबी)। लागत-प्रभावशीलता और बहुमुखी प्रतिभा पर ध्यान देने के साथ, एचएक्सजीएन-12 प्रकार का स्विचगियर माध्यमिक वितरण प्रणालियों के भीतर विभिन्न आवश्यकताओं के लिए एक भरोसेमंद समाधान के रूप में खड़ा है।
अग्रणी हाई वोल्टेज स्विचगियर आपूर्तिकर्ता, लिउगाओ, HXGN口-12 पर्यावरण गैस इंसुलेटेड आरएमयू प्रस्तुत करता है, जो 12kV, तीन-चरण, AC 50Hz, सिंगल बसबार और सिंगल बसबार सेक्शनलाइज्ड सिस्टम के लिए डिज़ाइन किया गया एक व्यापक वितरण उपकरण है। यह उत्पाद सरल निर्माण, लचीला संचालन, विश्वसनीय इंटरलॉकिंग और आसान स्थापना का दावा करता है, जो विविध अनुप्रयोगों और उपयोगकर्ताओं के लिए संतोषजनक तकनीकी समाधान प्रदान करता है। उन्नत तकनीकी प्रदर्शन के साथ सेंसिंग प्रौद्योगिकी और सूचना एकीकरण का लाभ उठाते हुए, आरएमयू उभरती बाजार मांगों को पूरा करने और ग्रिड इंटेलिजेंस आवश्यकताओं के साथ संरेखित करने के लिए सरल और लचीले कॉन्फ़िगरेशन विकल्प प्रदान करता है।
औद्योगिक और सिविल केबल रिंग नेटवर्क और वितरण नेटवर्क टर्मिनल परियोजनाओं के लिए तैयार, यह पर्यावरणीय गैस-इन्सुलेटेड आरएमयू विद्युत ऊर्जा की स्वीकृति और वितरण में उत्कृष्टता प्राप्त करता है। इसकी बहुमुखी प्रतिभा शहरी आवासीय क्षेत्रों, छोटे माध्यमिक सबस्टेशनों, स्विचिंग स्टेशनों, केबल शाखा बक्से, बॉक्स सबस्टेशन, औद्योगिक और खनन उद्यमों, शॉपिंग मॉल, हवाई अड्डों, सबवे, पवन ऊर्जा उत्पादन सुविधाओं, अस्पतालों, स्टेडियमों, रेलवे, सुरंगों और विभिन्न अन्य में चमकती है। स्थान. HXGN口-12 पर्यावरण गैस इंसुलेटेड आरएमयू विद्युत वितरण के लगातार बदलते परिदृश्य में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक विश्वसनीय और अनुकूलनीय समाधान के रूप में खड़ा है।
आसपास की हवा का तापमान:
अधिकतम हवा का तापमान: +40℃,
न्यूनतम हवा का तापमान: -15℃;
ऊंचाई: ≤ 1000 मीटर;
HXGN-12 प्रकार का स्विचगियरआर्द्रता:
सापेक्ष आर्द्रता का दैनिक औसत मूल्य: ≤95%
सापेक्ष आर्द्रता का मासिक औसत मूल्य: ≤90%
परिवेशी वायु धूल, धुएं, संक्षारक और/या ज्वलनशील गैसों, वाष्प या नमक से महत्वपूर्ण रूप से प्रदूषित नहीं होती है।
HXGN口 -12 पर्यावरणीय गैस इंसुलेटेड RMU न केवल प्रासंगिक राष्ट्रीय मानकों, बिजली उद्योग मानकों और अंतर्राष्ट्रीय बेंचमार्क को पूरा करता है, बल्कि उनसे आगे भी जाता है। स्विच और मुख्य विद्युत घटकों सहित इसके प्रमुख घटकों को ठोस इन्सुलेशन पैकेजिंग में संलग्न प्रवाहकीय भागों के साथ एक मॉड्यूल में एकीकृत किया गया है। परिरक्षित केबल कनेक्टर्स का उपयोग सुरक्षा को बढ़ाता है, जबकि कार्यात्मक इकाई बसबारों में परिरक्षित बस इन्सुलेशन की सुविधा होती है, जो एक सुरक्षित संचालन सुनिश्चित करती है।
ऑपरेटिंग तंत्र, स्प्रिंग तंत्र का उपयोग करते हुए, 10,000 चक्रों से अधिक का यांत्रिक जीवन दावा करता है। विशेष रूप से, डिवाइस दूरस्थ निगरानी और वास्तविक समय उपकरण स्थिति ट्रैकिंग की अनुमति देता है, जिससे अप्राप्य संचालन सक्षम हो जाता है। यह बेहतर प्रदर्शन वाला बिजली वितरण उपकरण एक लागत प्रभावी बिजली आपूर्ति इकाई प्रदान करता है, जो वैक्यूम सर्किट ब्रेकर यूनिट (630A, 20-25kA) और एक वैक्यूम लोड स्विच यूनिट (630A, 20-25kA) जैसे विकल्प प्रदान करता है। HXGN口-12 एक उन्नत समाधान के रूप में खड़ा है, जो बिजली वितरण के क्षेत्र में सुरक्षा, दक्षता और अत्याधुनिक तकनीक का संयोजन करता है।
नहीं | वस्तु | इकाई | पैरामीटर | ||
1 | रेटेड वोल्टेज | के। वी | 12 | 24 | 36 |
2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||
3 | वर्तमान मूल्यांकित | A | 630/800 | 1630 | |
4 | 1 मिनट बिजली आवृत्ति वोल्टेज (गीला/सूखा) का सामना करती है | के। वी | 38/48 | 50/60 | 70/80 |
5 | बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125/150 | 195 |
6 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (पीक) | के। वी | 80 | 63 | 50/40 |
7 | रेटेड सक्रिय लोड और क्लोज सर्किट ब्रेकिंग करंट | के.ए | 63 | 50 | 50/40 |
8 | रेटेड ट्रांसफरिंग करंट | A | 1700 | 1200 | 800 |
9 | रेटेड शॉर्ट सर्किट मेकिंग करंट (पीक) | के.ए | 80 | 63 | 50/40 |
10 | रेटेड केबल (लाइन) चार्जिंग ब्रेकिंग करंट | A | 50 और 10 | ||
11 | अर्थिंग फॉल्ट में केबल चार्ज ब्रेकिंग करंट | A | 20 | 20 | 50 |
12 | रेटेड वर्तमान (पीक) का सामना करना | के.ए | 80 | 63 | 50/40 |
13 | करंट झेलने में कम समय (2s) | के.ए | 31.5 | 25 | 16 |
14 | तंत्र जीवन | टाइम्स | 5000 | 2000 | 2000 |
