पावर ग्रिड सुरक्षा के लिए हाई वोल्टेज सर्किट ब्रेकर क्यों महत्वपूर्ण हैं?

आधुनिक पावर ग्रिड अत्यधिक विद्युत तनाव के तहत काम करते हैं, जिसमें फॉल्ट धाराएं 50 किलोएम्पीयर से अधिक हो सकती हैं और वोल्टेज का स्तर 765 किलोवोल्ट तक पहुंच सकता है। तीव्र और विश्वसनीय रुकावट तंत्र के बिना, एक एकल शॉर्ट सर्किट लाखों लोगों को प्रभावित करने वाले ब्लैकआउट में बदल सकता है, या इससे भी बदतर, आर्क फ्लैश विस्फोट का कारण बन सकता है जो सबस्टेशन को नष्ट कर देता है।हाई वोल्टेज सर्किट ब्रेकरपरम असफल सुरक्षित उपकरणों के रूप में कार्य करें। वे असामान्य वर्तमान उछाल का पता लगाते हैं और मिलीसेकंड के भीतर यांत्रिक रूप से विद्युत संपर्कों को अलग करते हैं, एसएफ 6 गैस या वैक्यूम इंटरप्टर्स जैसे उन्नत शमन मीडिया का उपयोग करके परिणामी चाप को बुझाते हैं। ग्रिड ऑपरेटरों के लिए, एक हाई वोल्टेज सर्किट ब्रेकर एक निष्क्रिय घटक नहीं है बल्कि एक सक्रिय अभिभावक है जो स्वस्थ नेटवर्क को संरक्षित करते हुए दोषपूर्ण अनुभागों को अलग करता है। लुगाओ पावर कंपनी लिमिटेड में, हमारा इंजीनियरिंग दर्शन ब्रेकर की विश्वसनीयता को किसी भी ट्रांसमिशन और वितरण रणनीति के मूल में रखता है क्योंकि हम समझते हैं कि सुरक्षा और निरंतरता विभाजित सेकंड क्रियाओं पर निर्भर करती है।

लेकिन फ़्यूज़ या लोड ब्रेक स्विच की तुलना में कौन से विशिष्ट तंत्र हाई वोल्टेज सर्किट ब्रेकर को अपूरणीय बनाते हैं? इसका उत्तर रखरखाव के बिना गलती धाराओं को बार-बार बाधित करने, क्षणिक पुनर्प्राप्ति वोल्टेज का सामना करने और सुरक्षा रिले के साथ समन्वय करने की उनकी क्षमता में निहित है। एक फ़्यूज़ के विपरीत जो एक ऑपरेशन के बाद खुद को नष्ट कर देता है, एक हाई वोल्टेज सर्किट ब्रेकर हजारों बार खुल और बंद हो सकता है, जो इसे ऑटो रिक्लोजिंग योजनाओं के लिए आदर्श बनाता है जो अस्थायी दोषों (जैसे बिजली के हमलों) को स्वचालित रूप से साफ़ करता है। इसके अलावा, आधुनिक डिज़ाइन में स्थिति निगरानी सेंसर शामिल होते हैं जो विफलता होने से पहले इन्सुलेशन गिरावट की भविष्यवाणी करते हैं। इस विस्तृत गाइड में, हम आर्क विलुप्त होने की भौतिकी का पता लगाएंगे, ब्रेकर प्रौद्योगिकियों की तुलना करेंगे, और चयन और परीक्षण पर कार्रवाई योग्य अंतर्दृष्टि प्रदान करेंगे। हमारे कारखाने ने वैश्विक उपयोगिताओं के लिए 15,000 से अधिक उच्च वोल्टेज सर्किट ब्रेकर इकाइयों का उत्पादन किया है, और हम आपको एक सुरक्षित, अधिक लचीला ग्रिड बनाने में मदद करने के लिए चार दशकों का क्षेत्र अनुभव साझा कर रहे हैं।

विषयसूची

• 1. फॉल्ट करंट व्यवधान के लिए फ़्यूज़ के बजाय उच्च वोल्टेज सर्किट ब्रेकर की आवश्यकता क्यों होती है?
• 2. विभिन्न आर्क शमन तकनीकें उच्च वोल्टेज सर्किट ब्रेकर के प्रदर्शन को कैसे प्रभावित करती हैं?
• 3. कौन से मुख्य पैरामीटर सबस्टेशन उपयोग के लिए एक विश्वसनीय उच्च वोल्टेज सर्किट ब्रेकर को परिभाषित करते हैं?
• 4. नियमित समय और संपर्क प्रतिरोध परीक्षण आपके उच्च वोल्टेज सर्किट ब्रेकर के जीवन को कैसे बढ़ा सकते हैं?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निष्कर्ष

फ़ॉल्ट करंट व्यवधान फ़्यूज़ के बजाय उच्च वोल्टेज सर्किट ब्रेकर की मांग क्यों करता है?

जब किसी ट्रांसमिशन लाइन पर शॉर्ट सर्किट होता है, तो एक चक्र से भी कम समय में करंट सामान्य स्तर से 20 से 60 गुना तक बढ़ सकता है (60 हर्ट्ज पर 16.7 मिलीसेकंड)। फ़्यूज़, सस्ते होते हुए भी, एक आंतरिक तत्व को पिघलाकर प्रतिक्रिया करते हैं, जिससे एक अपरिवर्तनीय खुला सर्किट बनता है। हालाँकि, उच्च वोल्टेज अनुप्रयोगों के लिए फ़्यूज़ तीन घातक कमियों से ग्रस्त हैं: एकाधिक दोषों को बाधित करने में असमर्थता, रिमोट कंट्रोल की कमी, और उच्च क्षणिक पुनर्प्राप्ति वोल्टेज के तहत खराब प्रदर्शन। हाई वोल्टेज सर्किट ब्रेकर इलेक्ट्रोमैकेनिकल परिशुद्धता के माध्यम से प्रत्येक सीमा को पार करते हैं। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। प्रलेखित किया गया है कि एक एकल उच्च वोल्टेज सर्किट ब्रेकर संपर्क प्रतिस्थापन की आवश्यकता से पहले 30 गलती घटनाओं को सफलतापूर्वक बाधित कर सकता है, जबकि एक फ्यूज को हर एक ऑपरेशन के बाद मैन्युअल प्रतिस्थापन की आवश्यकता होगी। यह अंतर 138kV सबस्टेशन में घंटों बनाम हफ्तों के आउटेज समय में तब्दील हो जाता है।

चाप विलुप्त होने की भौतिकी पर विचार करें। जब एक ब्रेकर संपर्क अलग हो जाता है, तो एक विद्युत चाप बनता है, जो आयनित गैस के माध्यम से करंट को बनाए रखता है। एक हाई वोल्टेज सर्किट ब्रेकर को न केवल यांत्रिक रूप से खुलना चाहिए बल्कि सिस्टम के प्रतिबंध की तुलना में अंतर को तेजी से डी-आयनीकृत करना चाहिए। यह इसके द्वारा हासिल किया गया है:

• उच्च गति संपर्क पृथक्करण:2 से 5 मीटर प्रति सेकंड के खुलने वाले वेग से चाप खिंचता है, जिससे इसका प्रतिरोध बढ़ जाता है।
• शमन माध्यम इंजेक्शन:एसएफ6 गैस या वैक्यूम इंटरप्टर्स आर्क प्लाज्मा से इलेक्ट्रॉनों को अवशोषित करते हैं, जिससे ढांकता हुआ ताकत बढ़ती है।
• आर्क शूट और चुंबकीय ब्लोआउट कॉइल्स:ये घटक चाप को विभाजक प्लेटों में विभाजित करते हैं, इसे छोटे खंडों में विभाजित करते हैं जो तेजी से ठंडा होते हैं।
• क्षणिक पुनर्प्राप्ति वोल्टेज (टीआरवी) प्रबंधन:एक उच्च वोल्टेज सर्किट ब्रेकर में शुरुआती अंतराल में वोल्टेज तरंग को आकार देने के लिए ग्रेडिंग कैपेसिटर और प्रतिरोधक शामिल होते हैं, जिससे पुनरावृत्ति को रोका जा सकता है।

सुरक्षा के दृष्टिकोण से, अंतर और भी अधिक स्पष्ट है। उच्च दोष धाराओं को बाधित करने, पिघली हुई धातु और सिरेमिक टुकड़ों को फैलाने पर फ़्यूज़ हिंसक रूप से फट सकते हैं।हाई वोल्टेज सर्किट ब्रेकरइसके विपरीत, दबाव राहत वेंट के साथ ग्राउंडेड मेटल हाउसिंग में संलग्न हैं। हमारे कारखाने ने एक तुलनात्मक परीक्षण किया: एक 38kV फ़्यूज़ 25kA की खराबी के कारण विघटित हो गया, जबकि हमारे LVB 145kV हाई वोल्टेज सर्किट ब्रेकर ने बिना किसी बाहरी क्षति के 40kA की खराबी को सफलतापूर्वक साफ़ कर दिया। इसके अतिरिक्त, आधुनिक ब्रेकर SCADA के माध्यम से रिमोट ट्रिपिंग का समर्थन करते हैं, जिससे सुरक्षात्मक रिले 3 चक्रों से कम समय में दोषों को अलग करने में सक्षम होते हैं। यह गति जनरेटर की अस्थिरता को रोकती है और वोल्टेज पतन से बचाती है जिससे ब्लैकआउट होता है। उपयोगिताओं के लिए, हाई वोल्टेज सर्किट ब्रेकर्स का उपयोग करके ग्रिड को जल्दी से विभाजित करने की क्षमता स्थानीय आउटेज और क्षेत्रीय आपदा के बीच का अंतर है। इस प्रकार, फ़्यूज़ आधुनिक उच्च वोल्टेज नेटवर्क की सुरक्षा और विश्वसनीयता जनादेश को पूरा नहीं कर सकते हैं।

अंत में, परिसंपत्ति प्रबंधन ब्रेकर्स का पक्ष लेता है। एक उच्च वोल्टेज सर्किट ब्रेकर सहायक संपर्कों और गैस घनत्व मॉनिटर के माध्यम से निरंतर स्थिति प्रतिक्रिया प्रदान करता है। यह डेटा पूर्वानुमानित रखरखाव की अनुमति देता है, जबकि फ़्यूज़ विफलता से पहले कोई चेतावनी नहीं देते हैं। लूगाओ पावर कंपनी लिमिटेड में, हमारा स्मार्ट ब्रेकर प्लेटफॉर्म IoT सेंसर को एकीकृत करता है जो संपर्क टूट-फूट 80 प्रतिशत से अधिक होने पर ऑपरेटरों को सचेत करता है, जिससे सक्रिय प्रतिस्थापन सुनिश्चित होता है। फ़्यूज़ के साथ बुद्धिमत्ता का यह स्तर असंभव है। इसलिए, 15kV से ऊपर के किसी भी ग्रिड के लिए, एक हाई वोल्टेज सर्किट ब्रेकर न केवल महत्वपूर्ण है बल्कि अंतरराष्ट्रीय मानकों (IEC 62271, IEEE C37) द्वारा कानूनी रूप से अनिवार्य है। हमारे कारखाने का मिशन ऐसे ब्रेकर वितरित करना है जो गति, सहनशक्ति और नैदानिक ​​बुद्धिमत्ता को जोड़ते हैं, क्योंकि ग्रिड सुरक्षा पर समझौता नहीं किया जा सकता है।

विभिन्न आर्क शमन तकनीकें उच्च वोल्टेज सर्किट ब्रेकर के प्रदर्शन को कैसे प्रभावित करती हैं?

किसी भी उच्च वोल्टेज सर्किट ब्रेकर के लिए सही आर्क शमन माध्यम का चयन करना सबसे परिणामी डिज़ाइन निर्णय है। आज तीन प्रमुख प्रौद्योगिकियाँ हैं SF6 (सल्फर हेक्साफ्लोराइड), वैक्यूम, और तेल (अब काफी हद तक अप्रचलित)। प्रत्येक रुकावट क्षमता, रखरखाव आवृत्ति, पर्यावरणीय प्रभाव और लागत के संदर्भ में अद्वितीय लाभ और समझौता प्रदान करता है। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। SF6 और वैक्यूम हाई वोल्टेज सर्किट ब्रेकर दोनों परिवारों का उत्पादन करता है, जो 12kV से 550kV तक वोल्टेज को कवर करता है। नीचे हम विश्लेषण करते हैं कि प्रत्येक तकनीक प्रदर्शन मापदंडों को कैसे प्रभावित करती है जैसे कि करंट को तोड़ना, संचालन की संख्या और ढांकता हुआ पुनर्प्राप्ति गति।

• SF6 पफ़र ब्रेकर:ये इन्सुलेशन और आर्क शमन माध्यम दोनों के रूप में संपीड़ित SF6 गैस का उपयोग करते हैं। जब संपर्क अलग हो जाते हैं, तो एक गतिशील पिस्टन SF6 को संपीड़ित करता है और चाप के पार एक उच्च वेग नोजल प्रवाह को निर्देशित करता है। SF6 में असाधारण इलेक्ट्रॉन बंधुता है, जो चाप से मुक्त इलेक्ट्रॉनों को अवशोषित करता है और तेजी से ढांकता हुआ ताकत का पुनर्निर्माण करता है। फायदों में बहुत अधिक ब्रेकिंग क्षमता (80kA सममित तक) और कैपेसिटिव स्विचिंग (जैसे, कैपेसिटर बैंक) के तहत उत्कृष्ट प्रदर्शन शामिल हैं। हालाँकि, SF6 एक शक्तिशाली ग्रीनहाउस गैस (23,500x CO2 ग्लोबल वार्मिंग क्षमता) है। हमारा कारखाना बंद लूप गैस हैंडलिंग सिस्टम और प्रति वर्ष 0.1 प्रतिशत से कम रिसाव दर के साथ इसे कम करता है।

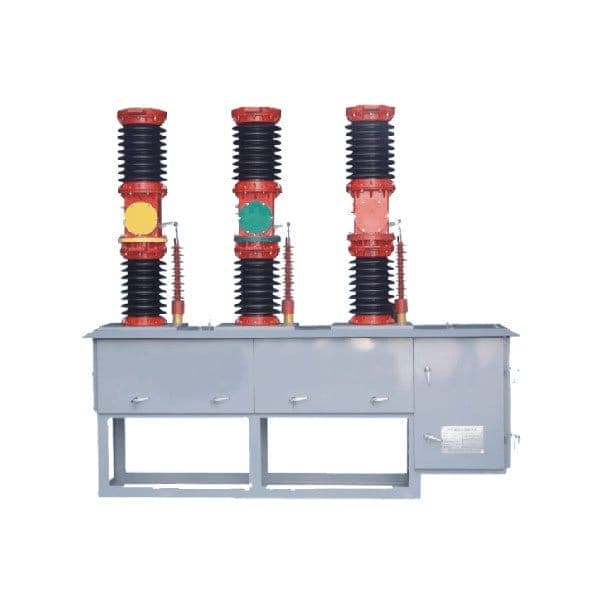

• वैक्यूम सर्किट ब्रेकर (वीसीबी):वीसीबी में, संपर्कों को 10^-6 टोर्र तक खाली किए गए एक भली भांति बंद करके सील किए गए सिरेमिक कक्ष में संलग्न किया जाता है। जब संपर्क खुलते हैं, तो चाप केवल संपर्कों से धातु वाष्प द्वारा कायम रहता है। वर्तमान शून्य पर, वाष्प मिलीसेकंड में संघनित हो जाता है, जिससे ढांकता हुआ शक्ति लगभग तुरंत ठीक हो जाती है। फायदों में अत्यधिक लंबा विद्युत जीवन (रेटेड करंट पर 30,000 ऑपरेशन तक), कोई ग्रीनहाउस गैस नहीं और बहुत कम रखरखाव शामिल है। सीमा वोल्टेज है: वैक्यूम तकनीक 40.5kV तक आर्थिक रूप से व्यवहार्य है। उच्च वोल्टेज के लिए, श्रृंखला में एकाधिक वैक्यूम इंटरप्टर्स की आवश्यकता होती है। 38kV नेटवर्क के लिए हमारे कारखाने की VUB श्रृंखला उच्च वोल्टेज सर्किट ब्रेकर केवल 150 मिमी संपर्क स्ट्रोक के साथ 31.5kA ब्रेकिंग प्राप्त करता है, जिससे कॉम्पैक्ट स्विचगियर सक्षम होता है।
• हाइब्रिड और वैकल्पिक गैसें:हाल के नवाचारों में स्वच्छ हवा (शुष्क हवा) और फ्लोरोनिट्राइल मिश्रण (जी 3 गैसें) शामिल हैं जो कम पर्यावरणीय प्रभाव के साथ एसएफ 6 प्रदर्शन की नकल करते हैं। इनमें सावधानीपूर्वक दबाव और तापमान प्रबंधन की आवश्यकता होती है लेकिन इन्हें स्वीकृति मिल रही है। लुगाओ पावर कंपनी लिमिटेड अब कार्बन न्यूट्रल सबस्टेशन चाहने वाले ग्राहकों के लिए जी3 रेडी हाई वोल्टेज सर्किट ब्रेकर प्रदान करता है।

मतभेदों को मापने के लिए, ओवरहेड लाइन सुरक्षा के लिए ब्रेकर की आवश्यकता वाले एक सामान्य 145kV सबस्टेशन पर विचार करें। एक SF6 पफ़र ब्रेकर 40kA ब्रेकिंग क्षमता और 2000 ऑपरेशन मैकेनिकल जीवन प्रदान करता है। इस वोल्टेज के लिए एक वैक्यूम विकल्प के लिए श्रृंखला में तीन इंटरप्टर्स की आवश्यकता होगी, जिससे जटिलता बढ़ जाएगी। इसलिए, ट्रांसमिशन वोल्टेज के लिए SF6 प्रमुख बना हुआ है। वितरण (12kV से 36kV) के लिए, शून्य रखरखाव और लगातार स्विचिंग क्षमता के कारण वैक्यूम ब्रेकरों को प्राथमिकता दी जाती है। हमारा कारखाना पोल माउंटेड वैक्यूम हाई वोल्टेज सर्किट ब्रेकर की एक श्रृंखला का उत्पादन करता है जिसने संपर्क प्रतिस्थापन के बिना 20,000 फील्ड ऑपरेशन हासिल किए हैं।

नीचे दी गई तालिका हमारे उत्पाद पोर्टफोलियो में प्रदर्शन विशेषताओं का सारांश प्रस्तुत करती है। ध्यान दें कि थर्मल और मैकेनिकल सहनशक्ति सीधे स्वामित्व की कुल लागत को प्रभावित करती है, जो ग्रिड ऑपरेटरों के लिए एक महत्वपूर्ण कारक है।

महत्वपूर्ण बात यह है कि शमन तकनीक का चुनाव भी सहायक प्रणालियों को निर्देशित करता है। एसएफ6 ब्रेकरों को गैस घनत्व निगरानी और आवधिक नमी जांच की आवश्यकता होती है, जबकि वैक्यूम ब्रेकरों को स्ट्रोक माप के माध्यम से केवल संपर्क पहनने के संकेत की आवश्यकता होती है। हमारे कारखाने में स्थिति की निगरानी को सरल बनाने के लिए प्रत्येक हाई वोल्टेज सर्किट ब्रेकर पर एक डिजिटल इंटरफ़ेस शामिल है। ऑयल ब्रेकर्स से अपग्रेड करने वाले ग्राहकों के लिए, हम रेट्रोफिट एडेप्टर प्रदान करते हैं जो आधुनिक प्रदर्शन प्रदान करते हुए मौजूदा सबस्टेशन फ़ुटप्रिंट को संरक्षित करते हैं। अंततः, सही तकनीक दोष शुल्क, पर्यावरण नीति और जीवनचक्र लागत को संतुलित करती है। लुगाओ पावर कंपनी लिमिटेड इंजीनियर आपके विशिष्ट ग्रिड के लिए आर्क शमन तुलना अध्ययन करने के लिए उपलब्ध हैं।

सबस्टेशन उपयोग के लिए विश्वसनीय उच्च वोल्टेज सर्किट ब्रेकर को कौन से मुख्य पैरामीटर परिभाषित करते हैं?

उच्च वोल्टेज सर्किट ब्रेकर को निर्दिष्ट करने के लिए अन्योन्याश्रित विद्युत और यांत्रिक मापदंडों के एक सेट को समझने की आवश्यकता होती है। इंजीनियरों को न केवल रेटेड वोल्टेज और करंट बल्कि गलती रुकावट के दौरान होने वाली क्षणिक घटनाओं पर भी विचार करना चाहिए। हमारे कारखाने ने आठ महत्वपूर्ण मापदंडों की पहचान की है जिनका प्रत्येक खरीदार को खरीद से पहले मूल्यांकन करना चाहिए। ये पैरामीटर सीधे ब्रेकर की विश्वसनीयता, सुरक्षा मार्जिन और मौजूदा सुरक्षा प्रणालियों के साथ समन्वय को प्रभावित करते हैं।

• रेटेड वोल्टेज (उर):अधिकतम आरएमएस वोल्टेज जिसके लिए हाई वोल्टेज सर्किट ब्रेकर डिज़ाइन किया गया है। विशिष्ट मानक मान: 12, 24, 36, 72.5, 145, 245, 420, 550 केवी। अपने सिस्टम के अधिकतम ऑपरेटिंग वोल्टेज के ऊपर अगला मानक स्तर चुनें।
• रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (आईएससी):ब्रेकर अधिकतम सममित आरएमएस फॉल्ट करंट को बाधित कर सकता है। सामान्य मान: 25, 31.5, 40, 50, 63, 80 केए। हमारा कारखाना इंस्टॉलेशन बिंदु पर अधिकतम उपलब्ध फॉल्ट करंट की गणना करने और 20 प्रतिशत सुरक्षा मार्जिन जोड़ने की सिफारिश करता है।
• रेटेड पीक झेलने वाला करंट (आईपी):फॉल्ट करंट के पहले प्रमुख लूप का क्रेस्ट मान, आमतौर पर 2.5 से 2.7 गुना आईएससी। यह संपर्कों की यांत्रिक शक्ति और धारा प्रवाहित पथ को निर्धारित करता है। एक उच्च वोल्टेज सर्किट ब्रेकर को संपर्क प्रतिकर्षण या वेल्ड के बिना आईपी का सामना करना होगा।
• रेटेड कम समय में करंट सहने की क्षमता (आईके):ब्रेकर आरएमएस करंट को बिना किसी क्षति के एक सेकंड तक ले जा सकता है। आमतौर पर Isc के बराबर. यह सुनिश्चित करता है कि यदि सुरक्षा रिले यात्रा में देरी करता है तो ब्रेकर किसी खराबी के दौरान बंद रह सकता है।
• क्षणिक पुनर्प्राप्ति वोल्टेज (TRV) विशेषताएँ:वह वोल्टेज जो करंट शून्य के बाद ब्रेकर संपर्कों पर दिखाई देता है। टीआरवी शिखर और वृद्धि की दर ब्रेकर क्षमता के भीतर होनी चाहिए। हमारा कारखाना प्रत्येक उच्च वोल्टेज सर्किट ब्रेकर मॉडल के लिए टीआरवी वक्र प्रदान करता है, जो विशिष्ट ग्रिड कॉन्फ़िगरेशन (टर्मिनल दोष, छोटी लाइन दोष) से ​​मेल खाता है।
• संचालन अनुक्रम (O - t - CO - t' - CO):कर्तव्य चक्र को परिभाषित करता है. मानक स्वत: पुनः बंद अनुक्रम: खुला (त्रुटि रुकावट), 0.3 सेकंड, गलती पर बंद, फिर से खुला, 3 मिनट, बंद और खुला। हमारे हाई वोल्टेज सर्किट ब्रेकर का परीक्षण 100 प्रतिशत फॉल्ट करंट पर O 0.3s CO 3min CO के लिए किया जाता है।
• यांत्रिक सहनशक्ति (कक्षा एम1 या एम2):एम2 वर्ग को बिना असफलता के 10,000 यांत्रिक संचालन की आवश्यकता होती है। हमारे कारखाने के SF6 ब्रेकर 12,000 ऑपरेशन से अधिक हैं, जबकि वैक्यूम मॉडल 30,000 ऑपरेशन से अधिक हैं।
• विद्युत सहनशक्ति (कक्षा E1 या E2):E2 वर्ग का अर्थ है सामान्य सेवा शर्तों के तहत पूरे जीवनकाल में विद्युत संपर्कों के लिए कोई रखरखाव की आवश्यकता नहीं है। हमारे वैक्यूम हाई वोल्टेज सर्किट ब्रेकर को E2 रेटिंग दी गई है, जो जीवनचक्र लागत को काफी कम कर देता है।

इन मानक मापदंडों से परे, कम तापमान वाले वातावरण के लिए हीटर सर्किट, एंटी कंडेनसेशन सिस्टम और दूरस्थ स्थिति संकेतक जैसी सहायक विशेषताएं विश्वसनीयता के लिए आवश्यक हैं। हमारा कारखाना इन्हें ठंडे मौसम में भेजे जाने वाले प्रत्येक हाई वोल्टेज सर्किट ब्रेकर में एकीकृत करता है। एक और अक्सर अनदेखा किया जाने वाला पैरामीटर व्यवधान समय (ट्रिप कमांड से आर्क विलुप्त होने तक) है। आधुनिक ब्रेकर 1.5 से 3 चक्र (25 से 50 एमएस) प्राप्त करते हैं। तेज़ रुकावट से दोष ऊर्जा कम हो जाती है और ट्रांसफार्मर और केबलों को होने वाली क्षति सीमित हो जाती है।

एक व्यावहारिक उदाहरण के लिए, 38kA सममित की गणना की गई अधिकतम गलती धारा के साथ 138kV सबस्टेशन को अपग्रेड करने वाली उपयोगिता पर विचार करें। उन्हें Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2.6), IEEE C37.09 प्रति 1.3 pu की TRV क्षमता और यांत्रिक सहनशक्ति M2 के साथ एक उच्च वोल्टेज सर्किट ब्रेकर का चयन करना चाहिए।लुगाओ पावर कंपनी लिमिटेड. एलवीबी 145 मॉडल पेश करता है जो इन विशिष्टताओं से बिल्कुल मेल खाता है, जिसमें सिंक्रोनाइज़्ड स्विचिंग के लिए अंतर्निहित कैपेसिटिव वोल्टेज डिवाइडर जैसी अतिरिक्त सुविधाएं हैं। हम कई विक्रेताओं के बीच तुलना को सरल बनाने के लिए एक पैरामीटर चेकलिस्ट स्प्रेडशीट भी प्रदान करते हैं। गलत मापदंडों का उपयोग करने से किसी गलती की घटना के दौरान समय से पहले संपर्क क्षरण या यहां तक ​​कि भयावह विफलता हो सकती है। इसलिए, हमारा कारखाना विशिष्टताओं को अंतिम रूप देने से पहले हमारे एप्लिकेशन इंजीनियरों से परामर्श करने की दृढ़ता से सलाह देता है।

नियमित समय और संपर्क प्रतिरोध परीक्षण आपके उच्च वोल्टेज सर्किट ब्रेकर के जीवन को कैसे बढ़ा सकते हैं?

एक हाई वोल्टेज सर्किट ब्रेकर महीनों तक निष्क्रिय रह सकता है, फिर भी खराबी आने पर इसे त्रुटिहीन ढंग से काम करना चाहिए। इसलिए, आवधिक परीक्षण के माध्यम से पूर्वानुमानित रखरखाव वैकल्पिक नहीं बल्कि आवश्यक है। दो परीक्षण सबसे अधिक नैदानिक ​​मूल्य प्रदान करते हैं: गतिशील समय (यात्रा वक्र विश्लेषण) और स्थैतिक संपर्क प्रतिरोध (माइक्रो ओम माप)। हमारे कारखाने ने 500 सबस्टेशनों के रखरखाव रिकॉर्ड का विश्लेषण किया है और पाया है कि सालाना परीक्षण किए गए ब्रेकर हर 5 साल में परीक्षण किए गए ब्रेकरों की तुलना में 78 प्रतिशत कम विफलता दिखाते हैं। नीचे हम विस्तार से बताते हैं कि प्रत्येक परीक्षण कैसे काम करता है और परिणामों की व्याख्या कैसे की जाती है।

• संपर्क समय परीक्षण:डिजिटल टाइमर और ट्रैवल ट्रांसड्यूसर का उपयोग करते हुए, यह परीक्षण ट्रिप कमांड से संपर्क पृथक्करण और पृथक्करण से पूर्ण खुली स्थिति तक का समय रिकॉर्ड करता है। समापन समय और संपर्क बाउंस को भी मापता है। एक स्वस्थ हाई वोल्टेज सर्किट ब्रेकर का खुलने का समय फ़ैक्टरी मान के ±10 प्रतिशत (उदाहरण के लिए, 35ms ±3.5ms) के भीतर होना चाहिए। यदि खुलने का समय 15 प्रतिशत से अधिक बढ़ जाता है, तो यह तंत्र खराब होने या कम हाइड्रोलिक दबाव का संकेत देता है। हमारा कारखाना भेजे गए प्रत्येक हाई वोल्टेज सर्किट ब्रेकर के लिए बेसलाइन टाइमिंग कर्व प्रदान करता है।
• मुख्य संपर्क प्रतिरोध (डीसी मिलिओहम परीक्षण):एक कम प्रतिरोध वाला माइक्रो ओम मीटर बंद संपर्कों पर 100A dc इंजेक्ट करता है। स्वच्छ संपर्क आमतौर पर एसएफ 6 ब्रेकर के लिए 50 माइक्रो ओम से नीचे और वैक्यूम ब्रेकर के लिए 30 माइक्रो ओम से नीचे प्रतिरोध दिखाते हैं। बढ़ता प्रतिरोध गड्ढे या ऑक्सीकरण का संकेत देता है। जब प्रतिरोध बेसलाइन से दोगुना हो जाता है, तो संपर्क प्रतिस्थापन निर्धारित किया जाना चाहिए। हमारा कारखाना गंभीर ब्रेकरों के लिए प्रतिवर्ष इस परीक्षण की अनुशंसा करता है।
• गति विश्लेषण:स्ट्रोक सेंसर का उपयोग करके, हम खोलने और बंद करने के दौरान संपर्क वेग को मापते हैं। पर्याप्त वेग (उदाहरण के लिए, 145kV ब्रेकर के लिए 2.5 मीटर/सेकेंड खोलने की गति) उचित चाप शमन सुनिश्चित करता है। धीमी गति बाइंडिंग लिंकेज या कम गैस दबाव का संकेत दे सकती है। लुगाओ पावर कंपनी लिमिटेड पोर्टेबल एनालाइजर ब्रेकर को तोड़े बिना यह परीक्षण कर सकते हैं।
• इन्सुलेशन प्रतिरोध और ढांकता हुआ परीक्षण:खुले संपर्कों और जमीन पर 1.5x रेटेड वोल्टेज लागू करें। 1kV प्रति माइक्रोफ़ारड से नीचे की कोई भी गिरावट संदूषण या नमी के प्रवेश को इंगित करती है। एसएफ6 ब्रेकरों के लिए, गैस की नमी की मात्रा मात्रा के हिसाब से 150 पीपीएम से नीचे रहनी चाहिए।

विद्युत परीक्षणों के अलावा, ऑपरेटिंग तंत्र (स्प्रिंग चार्ज, हाइड्रोलिक, या वायवीय) की यांत्रिक जांच महत्वपूर्ण है। हमारी फ़ैक्टरी मॉड्यूलर एक्चुएटर कार्ट्रिज डिज़ाइन करती है जिन्हें 2 घंटे से कम समय में बदला जा सकता है, जिससे डाउनटाइम कम हो जाता है। हालाँकि, अगर चिकनाई सख्त हो जाए तो सबसे अच्छा तंत्र भी विफल हो जाता है। हम निष्क्रिय अवधि के दौरान हर 6 महीने में हाई वोल्टेज सर्किट ब्रेकर (एक ओपन क्लोज ऑपरेशन) का प्रयोग करने की सलाह देते हैं। यह ग्रीस को पुनः वितरित करता है और संपर्कों को पॉलिश करता है।

लागत लाभ के दृष्टिकोण से, एक एकल समय परीक्षण की लागत लगभग $300 से $800 प्रति ब्रेकर होती है, जबकि किसी आपातकालीन स्थिति में एक विफल हाई वोल्टेज सर्किट ब्रेकर को बदलने पर $50,000 से अधिक और आउटेज राजस्व हानि हो सकती है। इसके अलावा, उपयोगिताएँ तेजी से ऑनलाइन निगरानी प्रणालियों को अपना रही हैं जो फाइबर ऑप्टिक सेंसर का उपयोग करके निरंतर समय और प्रतिरोध विश्लेषण करती हैं। हमारे कारखाने के स्मार्ट ब्रेकर पैकेज में एक स्थायी यात्रा ट्रांसड्यूसर और स्थानीय डिस्प्ले शामिल है जो मापदंडों में बदलाव होने पर ऑपरेटरों को चेतावनी देता है। उदाहरण के लिए, यदि संपर्क प्रतिरोध 18 महीनों में 40 से 70 माइक्रो ओम तक बढ़ जाता है, तो सिस्टम निर्धारित रखरखाव के लिए एक अलर्ट उत्पन्न करता है। यह स्थिति आधारित दृष्टिकोण समय आधारित प्रतिस्थापन की तुलना में जीवन को 50 प्रतिशत तक बढ़ा देता है। एक मजबूत परीक्षण कार्यक्रम को लागू करने के लिए, हमारा कारखाना घरेलू तकनीशियनों के लिए प्रशिक्षण प्रदान करता है और विस्तृत परीक्षण टेम्पलेट प्रदान करता है। याद रखें, एक उच्च वोल्टेज सर्किट ब्रेकर जो नियमित परीक्षण पास करता है वह आपके ग्रिड को तीन दशकों या उससे अधिक समय तक सुरक्षित रखेगा। लुगाओ में, हम अपने प्रीमियम श्रृंखला ब्रेकरों पर 25 साल की प्रदर्शन गारंटी के साथ इसका समर्थन करते हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: क्या एक हाई वोल्टेज सर्किट ब्रेकर एक साइकिल की तुलना में तेजी से किसी खराबी को दूर कर सकता है, और ग्रिड सुरक्षा के लिए गति क्यों मायने रखती है?

उत्तर: हां, आधुनिक हाई वोल्टेज सर्किट ब्रेकर 1.5 से 2 चक्रों (60 हर्ट्ज सिस्टम के लिए 25 से 33 मिलीसेकंड) में दोषों को दूर करते हैं। गति महत्वपूर्ण है क्योंकि दोष जितने लंबे समय तक बना रहता है, ट्रांसफार्मर, केबल और जनरेटर पर उतना ही अधिक तापीय और यांत्रिक तनाव पड़ता है। 100 मिलीसेकेंड की देरी से फॉल्ट ऊर्जा 400 प्रतिशत तक बढ़ सकती है, जिससे बिजली ट्रांसफार्मर में वाइंडिंग विरूपण और संभावित आग लग सकती है। इसके अलावा, तेजी से समाशोधन वोल्टेज डिप्स को ग्रिड के माध्यम से फैलने से रोकता है, इस प्रकार आस-पास के भार के लिए स्थिरता बनाए रखता है। हमारे कारखाने का 145kV SF6 हाई वोल्टेज सर्किट ब्रेकर 2 चक्र रुकावट समय प्राप्त करता है, जो क्षणिक स्थिरता के लिए सबसे कठोर उपयोगिता आवश्यकताओं को पूरा करता है।

प्रश्न 2: हाई वोल्टेज सर्किट ब्रेकर को कितनी बार बदला जाना चाहिए, और ऑपरेटरों को जीवन के अंत के किन संकेतों पर ध्यान देना चाहिए?

उत्तर: एक अच्छी तरह से बनाए रखा गया हाई वोल्टेज सर्किट ब्रेकर आमतौर पर दोष आवृत्ति और पर्यावरणीय स्थितियों के आधार पर 25 से 40 साल तक चलता है। जीवन के अंत के संकेतों में शामिल हैं: लगातार उच्च संपर्क प्रतिरोध (145 केवी ब्रेकर के लिए 150 माइक्रो ओम से अधिक), ऑपरेशन के दौरान असामान्य शोर (पीसना या स्प्रिंग चार्ज में देरी), दृश्य बाहरी गैस रिसाव (0.4 एमपीए से नीचे एसएफ 6 दबाव ड्रॉप), और 20 प्रतिशत से अधिक समय विनिर्देशों को पूरा करने में विफलता। इसके अलावा, यदि इन्सुलेशन प्रतिरोध 1000 मेगाहोम से नीचे चला जाता है, तो ढांकता हुआ अखंडता से समझौता हो जाता है। लुगाओ पावर कंपनी लिमिटेड 10,000 यांत्रिक परिचालनों के बाद या जब भविष्य कहनेवाला निदान 80 प्रतिशत से अधिक संपर्क घिसाव दिखाता है तो एक बड़े बदलाव की सिफारिश करता है। आंशिक डिस्चार्ज मैपिंग से विनाशकारी विफलता से पहले आंतरिक दोषों का भी पता लगाया जा सकता है।

प्रश्न 3: पर्यावरणीय चिंताओं के बावजूद एसएफ6 हाई वोल्टेज सर्किट ब्रेकर अभी भी व्यापक रूप से क्यों उपयोग किए जाते हैं?

उत्तर: SF6 प्रभावी बना हुआ है क्योंकि कोई भी अन्य एकल गैस उच्च ढांकता हुआ ताकत (समान दबाव पर हवा की 3x), उत्कृष्ट चाप शमन क्षमता और तापीय चालकता के संयोजन से मेल नहीं खाती है। 72.5kV से ऊपर के वोल्टेज के लिए, SF6 सबसे कॉम्पैक्ट और विश्वसनीय समाधान प्रदान करता है। हालाँकि, उद्योग बेहतर गैस प्रबंधन प्रथाओं के माध्यम से उच्च ग्लोबल वार्मिंग क्षमता (जीडब्ल्यूपी = 23,500) को संबोधित कर रहा है: आधुनिक ब्रेकरों में रिसाव दर प्रति वर्ष 0.1 प्रतिशत से कम है, और रीसाइक्लिंग कार्यक्रम जीवन के अंत में एसएफ6 को पुनः प्राप्त कर लेते हैं। इसके अलावा, जी3 गैस (फ्लोरोनिट्राइल मिश्रण) जैसे नए विकल्प समान प्रदर्शन बनाए रखते हुए जीडब्ल्यूपी को 98 प्रतिशत तक कम कर देते हैं। लुगाओ पावर कंपनी लिमिटेड अब पर्यावरण की दृष्टि से संवेदनशील परियोजनाओं के लिए जी3 रेडी हाई वोल्टेज सर्किट ब्रेकर प्रदान करता है, लेकिन मौजूदा बुनियादी ढांचे के लिए, रिसाव निगरानी के साथ एसएफ6 सबसे व्यावहारिक विकल्प बना हुआ है।

प्रश्न 4: क्या हाई वोल्टेज सर्किट ब्रेकर का उपयोग प्रतिदिन लोड स्विचिंग के लिए किया जा सकता है, या यह केवल दोष सुरक्षा के लिए है?

उत्तर: हां, कई हाई वोल्टेज सर्किट ब्रेकर दैनिक लोड करंट स्विचिंग (क्लास सी2 या उच्चतर) के लिए रेट किए गए हैं। हालाँकि, बार-बार लोड स्विचिंग के कारण प्रत्येक खुले ऑपरेशन के दौरान आर्किंग से संपर्क घिस जाता है, इसलिए दैनिक स्विचिंग (जैसे, कैपेसिटर बैंक या रिएक्टर स्विचिंग) के लिए उपयोग किए जाने वाले ब्रेकरों को ओवरवॉल्टेज को सीमित करने के लिए उच्च विद्युत सहनशक्ति (वर्ग ई 2) और संभवतः पूर्व सम्मिलन प्रतिरोधों की आवश्यकता होती है। प्रति वर्ष हजारों स्विचिंग ऑपरेशन की आवश्यकता वाले अनुप्रयोगों के लिए, वैक्यूम ब्रेकर अपने विस्तारित विद्युत जीवन के कारण बेहतर होते हैं। हमारे कारखाने का VUB वैक्यूम हाई वोल्टेज सर्किट ब्रेकर विशेष रूप से 30,000 ऑपरेशन तक दैनिक स्विचिंग के लिए डिज़ाइन किया गया है। हमेशा ब्रेकर के ड्यूटी वर्ग से परामर्श लें और बार-बार लोड स्विचिंग के लिए सामान्य प्रयोजन दोष ब्रेकर का उपयोग करने से बचें, क्योंकि समय से पहले संपर्क क्षरण हो सकता है।

प्रश्न 5: सबस्टेशन में हाई वोल्टेज सर्किट ब्रेकर को मैन्युअल रूप से संचालित करने से पहले किन सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए?

उत्तर: किसी भी मैन्युअल ऑपरेशन से पहले, पांच चरणों वाले सुरक्षा प्रोटोकॉल का पालन करें: 1) नियंत्रण केंद्र से एक स्विचिंग ऑर्डर प्राप्त करें और SCADA के माध्यम से ब्रेकर की स्थिति को सत्यापित करें। 2) स्थानीय नियंत्रण सर्किट को डी-एनर्जेट करें और स्प्रिंग चार्जिंग मोटर पर लॉकआउट टैगआउट लागू करें। 3) वोल्टेज डिटेक्टर से सत्यापित करें कि हाई वोल्टेज सर्किट ब्रेकर के दोनों किनारे डी-एनर्जेटिक हैं या डिस्कनेक्ट स्विच खुले हैं। 4) आर्क रेटेड पीपीई (कैलोरी/सेमी² सूट, फेस शील्ड और वोल्टेज रेटेड दस्ताने) पहनें। 5) यदि ब्रेकर में मैनुअल चार्जिंग हैंडल है, तो आर्क ब्लास्ट से बचने के लिए किनारे पर खड़े होकर रिमोट मैनुअल क्रैंक का उपयोग करें। कभी भी इंटरलॉक को बायपास न करें या यांत्रिक प्रतिरोध दिखाने वाले ब्रेकर पर दबाव डालने का प्रयास न करें। लुगाओ पावर कंपनी लिमिटेड प्रत्येक हाई वोल्टेज सर्किट ब्रेकर डिलीवरी के साथ एक विस्तृत सुरक्षा वीडियो प्रदान करता है, जो इस बात को पुष्ट करता है कि ऑपरेटर सुरक्षा सर्वोपरि है।

निष्कर्ष: हमारे उच्च वोल्टेज सर्किट ब्रेकरों के साथ अपने ग्रिड लचीलेपन को मजबूत करें

उच्च वोल्टेज सर्किट ब्रेकर विद्युत ग्रिड के अग्रणी रक्षक हैं, जो परिष्कृत चाप विलुप्त होने भौतिकी के साथ उच्च गति यांत्रिक क्रिया का संयोजन करते हैं। व्यापक ब्लैकआउट को रोकने से लेकर नवीकरणीय ऊर्जा एकीकरण को सक्षम करने तक, उनकी भूमिका को बढ़ा-चढ़ाकर नहीं बताया जा सकता है। जैसा कि हमारे पास विस्तृत है, रेटेड मापदंडों, नियमित समय और संपर्क प्रतिरोध परीक्षणों के आधार पर उचित चयन और शमन प्रौद्योगिकियों को समझना आवश्यक अभ्यास हैं। लुगाओ पावर कंपनी लिमिटेड चार दशकों से हाई वोल्टेज सर्किट ब्रेकर्स की इंजीनियरिंग और विनिर्माण कर रहा है, 50 देशों में उपयोगिताओं और उद्योगों को 30,000 से अधिक इकाइयों की आपूर्ति कर रहा है। हमारा कारखाना IEC और ANSI मानकों के अनुसार रोबोटिक वेल्डिंग, 1e-6 mbarl/s तक SF6 रिसाव परीक्षण और पूर्ण असेंबली फ़ैक्टरी स्वीकृति परीक्षणों का उपयोग करता है।

अपने परिचालन को बाधित करने के लिए ब्रेकर की विफलता की प्रतीक्षा न करें।आज ही हमारी तकनीकी बिक्री टीम से संपर्क करेंमुफ़्त सबस्टेशन सुरक्षा ऑडिट के लिए। हम आपकी गलती शुल्क आवश्यकताओं का विश्लेषण करेंगे, एक पूर्ण हाई वोल्टेज सर्किट ब्रेकर विनिर्देश प्रदान करेंगे, और हमारे स्मार्ट ब्रेकर मॉनिटरिंग प्लेटफॉर्म का डेमो पेश करेंगे। प्रत्येक खरीद में एक वर्ष का ऑन-साइट कमीशनिंग और प्रशिक्षण पैकेज शामिल है। लुगाओ पावर कंपनी लिमिटेड के साथ सुरक्षा, विश्वसनीयता और मन की शांति के लिए अपग्रेड करें। - विद्युत प्रणाली सुरक्षा में आपका भागीदार। समान इंस्टॉलेशन से उत्पाद सूची और केस अध्ययन प्राप्त करने के लिए सीधे हमारी वेबसाइट या ईमेल के माध्यम से अपने उद्धरण का अनुरोध करें। हम सब मिलकर आपके ग्रिड को सुरक्षित रखेंगे।
