वोल्टेज रेटिंग रिंग मुख्य इकाई के प्रदर्शन को कैसे प्रभावित करती है?

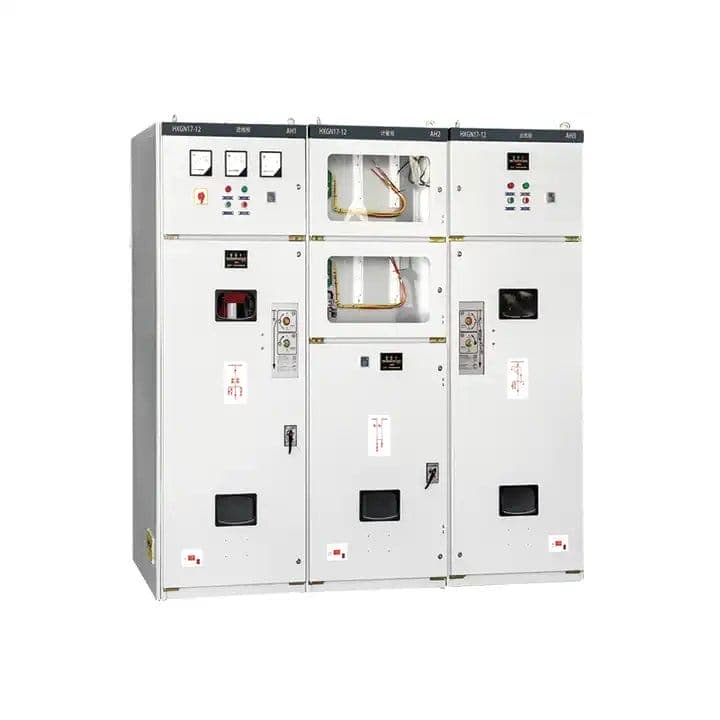

वोल्टेज रेटिंग केवल नेमप्लेट पर एक विशिष्टता नहीं है; वे आधारशिला हैंरिंग मुख्य इकाई(आरएमयू) प्रदर्शन, सुरक्षा और दीर्घायु। मध्यम वोल्टेज वितरण नेटवर्क (आमतौर पर 6kV से 40.5kV) में, अनुचित वोल्टेज रेटिंग वाले RMU का चयन करने से भयावह इन्सुलेशन विफलताएं, अत्यधिक आंशिक निर्वहन और परिचालन अस्थिरता होती है। लुगाओ पावर कंपनी लिमिटेड में, हमारे कारखाने ने रिंग मेन यूनिट समाधान तैयार किए हैं जो ग्रिड वोल्टेज प्रोफाइल से सटीक रूप से मेल खाते हैं, यह सुनिश्चित करते हुए कि बसबार से लेकर वैक्यूम इंटरप्टर्स तक हर घटक अपने इष्टतम विद्युत तनाव विंडो के भीतर संचालित होता है। यह आलेख बताता है कि वोल्टेज रेटिंग ढांकता हुआ ताकत, लोड-ब्रेक क्षमता और दोष सहनशीलता को क्यों निर्देशित करती है।

उपयोगिता प्रबंधकों और औद्योगिक सुविधा इंजीनियरों के लिए, सिस्टम नाममात्र वोल्टेज और आरएमयू झेलने की क्षमताओं के बीच संबंध को समझना महंगे डाउनटाइम को रोकता है। 24kV सिस्टम पर लागू 12kV के लिए डिज़ाइन की गई रिंग मेन यूनिट इच्छित विद्युत क्षेत्र तनाव को दोगुना अनुभव करेगी, जिससे इन्सुलेशन की उम्र बढ़ने में तेजी आएगी और चरण-दर-चरण आर्किंग का खतरा बढ़ जाएगा। इसके विपरीत, कम वोल्टेज नेटवर्क के लिए आरएमयू को अधिक निर्दिष्ट करने से पूंजीगत व्यय बर्बाद होता है। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। आईईसी 62271-200 और जीबी/टी 3906 मानकों के अनुरूप सत्यापित वोल्टेज रेटिंग के साथ अनुकूलन योग्य आरएमयू बनाता है। यह व्यापक मार्गदर्शिका बताती है कि वोल्टेज रेटिंग हमारे इन-हाउस परीक्षण डेटा और फ़ील्ड अनुभव द्वारा समर्थित प्रत्येक प्रदर्शन पैरामीटर को कैसे प्रभावित करती है।

निर्देशिका

वोल्टेज रेटिंग रिंग मुख्य इकाई में ढांकता हुआ ताकत और इन्सुलेशन समन्वय क्यों निर्धारित करती है

किसी भी रिंग मेन यूनिट का ढांकता हुआ प्रदर्शन मूल रूप से उसके रेटेड वोल्टेज स्तर से जुड़ा होता है। वोल्टेज रेटिंग विद्युत मंजूरी, क्रीपेज दूरी और इन्सुलेट माध्यम के प्रकार (एसएफ 6, ठोस एपॉक्सी, या शुष्क हवा) को प्रभावित करती है। लुगाओ पावर कंपनी लिमिटेड की रिंग मेन यूनिट के लिए, हमारी फैक्ट्री प्रत्येक आरएमयू को एक निर्दिष्ट पावर फ्रीक्वेंसी के साथ डिजाइन करती है जो वोल्टेज और बिजली के आवेग का सामना करती है जो सीधे सिस्टम के अधिकतम ऑपरेटिंग वोल्टेज से संबंधित होती है। नीचे इस बात का विस्तृत विवरण दिया गया है कि वोल्टेज रेटिंग्स इन्सुलेशन थ्रेशोल्ड कैसे निर्धारित करती हैं।

• बुनियादी इन्सुलेशन स्तर (बीआईएल):12kV RMU के लिए, मानक बिजली आवेग झेलने वाला वोल्टेज 75kV शिखर है। 24kV इकाई के लिए, BIL बढ़कर 125kV हो जाता है। यह 66% वृद्धि बड़े चरण अंतराल और मजबूत ठोस इन्सुलेशन बाधाओं की मांग करती है।
• आंशिक निर्वहन आरंभ वोल्टेज (पीडीआईवी):उच्च वोल्टेज रेटिंग तेजी से आंशिक निर्वहन जोखिम को बढ़ाती है। हमारा कारखाना प्रत्येक रिंग मेन यूनिट का 1.5x रेटेड वोल्टेज पर परीक्षण करता है ताकि यह सुनिश्चित किया जा सके कि पीडीआईवी 10pC से नीचे रहे। 36kV पर, PD नियंत्रण के लिए ट्रिपल-लेयर एपॉक्सी कास्टिंग की आवश्यकता होती है।
• क्लीयरेंस और क्रीपेज:IEC 62271-1 में 12kV के लिए 60 मिमी लेकिन 24kV के लिए 120 मिमी की न्यूनतम मंजूरी अनिवार्य है। हमारे रिंग मेन यूनिट डिज़ाइन में मानकों से अधिक होने पर आवश्यक मंजूरी को कम करने के लिए अनुकूलित वैक्यूम कास्टिंग शामिल है।
• SF6 दबाव निर्भरता:गैस-इन्सुलेटेड आरएमयू के लिए, उच्च वोल्टेज रेटिंग के लिए ढांकता हुआ कठोरता बनाए रखने के लिए एसएफ 6 गैस घनत्व (12 केवी के लिए 0.25 एमपीए बनाम 40.5 केवी के लिए 0.45 एमपीए) की आवश्यकता होती है। लुगाओ पावर कंपनी लिमिटेड लीक-प्रूफ वेल्डेड स्टेनलेस स्टील टैंक का उपयोग करता है।

हमारे कारखाने ने 500+ आरएमयू इंस्टॉलेशन से परीक्षण परिणाम संकलित किए हैं। निम्न तालिका वोल्टेज रेटिंग और प्रमुख इन्सुलेशन मापदंडों के बीच सीधे संबंध को दर्शाती हैलुगाओ पावर कंपनी लिमिटेडरिंग मेन यूनिट श्रृंखला।

सही वोल्टेज रेटिंग चुनना वैकल्पिक नहीं है। जब एक रिंग मेन यूनिट अपने डिज़ाइन वोल्टेज से ऊपर काम करती है, तो विद्युत ट्रीटिंग दो साल के भीतर शुरू हो जाती है। हमारा कारखाना हमेशा नेटवर्क के अधिकतम ऑपरेटिंग वोल्टेज के बराबर या उससे 10% अधिक रेटेड वोल्टेज वाले आरएमयू को निर्दिष्ट करने की सिफारिश करता है। लुगाओ पावर कंपनी लिमिटेड 6kV से 40.5kV तक अनुकूलित RMU प्रदान करता है, प्रत्येक को हमारी प्रमाणित उच्च-वोल्टेज प्रयोगशाला में ढांकता हुआ प्रकार परीक्षणों के माध्यम से मान्य किया जाता है।

वोल्टेज रेटिंग कैसे लोड ब्रेक स्विचिंग और शॉर्ट-सर्किट बनाने की क्षमता को सीधे प्रभावित करती है

रिंग मेन यूनिट का लोड ब्रेक स्विचिंग प्रदर्शन और शॉर्ट-सर्किट बनाने की क्षमता स्थिर नहीं है; वे रेटेड वोल्टेज के साथ स्केल करते हैं। किसी दिए गए भौतिक संपर्क डिज़ाइन के लिए, वोल्टेज रेटिंग बढ़ाने से स्विचिंग ऑपरेशन के दौरान आर्क ऊर्जा बढ़ जाती है। लुगाओ पावर कंपनी लिमिटेड में हमारे कारखाने के इंजीनियर। हमारी रिंग मेन यूनिट को संपर्क ज्यामिति के साथ डिज़ाइन करें जो वोल्टेज और करंट दोनों पर एक साथ विचार करें। यहां बताया गया है कि वोल्टेज रेटिंग गतिशील प्रदर्शन को कैसे प्रभावित करती है।

• आर्क विलुप्त होने की क्षमता:12kV पर, एक लोड ब्रेक स्विच को लगभग 250V प्रति मिमी के आर्क को बुझाना चाहिए। 24kV पर, आर्क वोल्टेज दोगुना हो जाता है, जिसके लिए तेज़ संपर्क विभाजन गति और बेहतर आर्क शूट की आवश्यकता होती है। हमारा आरएमयू 40.5kV तक लगातार प्रदर्शन के लिए अक्षीय चुंबकीय क्षेत्र वैक्यूम इंटरप्टर्स का उपयोग करता है।
• निर्माण क्षमता (पीक करंट):आईईसी मानकों के लिए आवश्यक है कि एक रिंग मेन यूनिट रेटेड शॉर्ट-सर्किट करंट के 2.5 गुना तक करंट उत्पन्न करने का सामना कर सके। हालाँकि, उच्च सिस्टम वोल्टेज स्वीकार्य मेकिंग करंट को कम कर देता है जब तक कि संपर्क दबाव नहीं बढ़ाया जाता है। लुगाओ पावर कंपनी लिमिटेड सिल्वर-टंगस्टन संपर्कों का उपयोग करता है जो 40.5kV/1250A रेटिंग पर भी कम संपर्क प्रतिरोध बनाए रखता है।
• ओवरवॉल्टेज स्विच करना:आगमनात्मक या कैपेसिटिव लोड स्विच करते समय, उच्च वोल्टेज आरएमयू अधिक गंभीर रीगनिशन ओवरवॉल्टेज उत्पन्न करते हैं। हमारा कारखाना हमारी रिंग मेन यूनिट को 24kV से ऊपर के नेटवर्क के लिए RC स्नबर्स या सर्ज अरेस्टर से सुसज्जित करता है।
• संपर्क कटाव दर:लोड ब्रेक ऑपरेशंस की समान संख्या के लिए, यदि ठीक से डिज़ाइन नहीं किया गया है, तो 36kV RMU संपर्कों को 12kV इकाई की तुलना में 40% अधिक तेज़ी से नष्ट कर देगा। हमारा कारखाना कटाव को कम करने के लिए CuCr50 संपर्क सामग्री का उपयोग करता है, जिससे विद्युत जीवन को 10,000 संचालन तक बढ़ाया जाता है।

नीचे एक तुलनात्मक तालिका दी गई है जिसमें दिखाया गया है कि हमारी लुगाओ पावर कंपनी लिमिटेड कैसे काम करती है। रिंग मेन यूनिट श्रृंखला आईईसी 62271-100 आवश्यकताओं को पूरा करते हुए या उससे अधिक होने पर वोल्टेज रेटिंग में प्रदर्शन बनाए रखती है।

हमारे कारखाने ने हमारे रिंग मेन यूनिट परिवार पर 2000 से अधिक लोड ब्रेक परीक्षण किए हैं। डेटा पुष्टि करता है कि अनुकूलित संपर्क डिज़ाइन के साथ, 40.5kV RMU 12kV इकाई के समान स्विचिंग विश्वसनीयता प्राप्त कर सकता है। लुगाओ पावर कंपनी लिमिटेड प्रत्येक वोल्टेज रेटिंग के लिए गारंटीकृत शॉर्ट-सर्किट बनाने और तोड़ने की क्षमता प्रदान करता है। पवन फार्म या डेटा सेंटर जैसे महत्वपूर्ण अनुप्रयोगों के लिए, हमारा कारखाना वोल्टेज रेटिंग के साथ एक आरएमयू का चयन करने की सिफारिश करता है जिसमें क्षणिक ओवरवॉल्टेज को समायोजित करने के लिए नाममात्र ग्रिड वोल्टेज से ऊपर 15% सुरक्षा मार्जिन शामिल होता है।

क्या होता है जब वोल्टेज रेटिंग बेमेल होती है - रिंग मेन यूनिट में फ़ील्ड विफलता मोड

हमारे कारखाने की सेवा टीम के फील्ड साक्ष्य से पता चलता है कि वोल्टेज रेटिंग बेमेल अनुचित स्थापना के बाद रिंग मेन यूनिट की विफलता का दूसरा सबसे आम कारण है। जब 12kV के लिए रेटेड RMU को 24kV सिस्टम से जोड़ा जाता है, तो परिणाम पूर्वानुमानित विफलता प्रगति का अनुसरण करते हैं। इन विफलता मोड को समझने से इंजीनियरों को शुरू से ही सही ढंग से निर्दिष्ट करने में मदद मिलती है। लुगाओ पावर कंपनी लिमिटेड विश्व स्तर पर 150 से अधिक बेमेल मामलों का दस्तावेजीकरण किया है।

• ढांकता हुआ ब्रेकडाउन (चरण से जमीन तक):विद्युत क्षेत्र का तनाव दोगुना हो जाता है, जो इन्सुलेशन की ढांकता हुआ ताकत से अधिक हो जाता है। 6-12 महीनों के भीतर, एपॉक्सी इंसुलेटर पर कार्बोनाइज्ड ट्रैकिंग दिखाई देती है। हमारे कारखाने में आरएमयू बुशिंग फ्लैशओवर देखा गया है जिसके परिणामस्वरूप पूर्ण स्विचगियर प्रतिस्थापन हुआ है।
• आंतरिक आर्किंग दोष:ओवरवॉल्टेज गैस डिब्बों के अंदर अवशिष्ट हवा के आयनीकरण का कारण बनता है। यहां तक ​​कि यदि रेटेड वोल्टेज 30% से अधिक हो तो SF6 इंसुलेटेड RMU भी ढांकता हुआ क्षमता खो देते हैं। हमारे कारखाने के फोरेंसिक विश्लेषण से बेमेल इकाइयों में चाप दोषों से पिघले हुए तांबे के छींटे का पता चला।
• वीटी/पीटी का समय से पहले बूढ़ा होना:कम रेटिंग के लिए डिज़ाइन किए गए वोल्टेज ट्रांसफार्मर चुंबकीय रूप से संतृप्त होते हैं, अत्यधिक उत्तेजना धारा खींचते हैं और ज़्यादा गरम होते हैं। इससे द्वितीयक इन्सुलेशन विफलता होती है। एक मामले में, 20kV सिस्टम पर 8 महीने के बाद 12kV RMU का PT फट गया।
• वैक्यूम इंटरप्रेटर शील्ड क्षति:उच्च वोल्टेज ग्रेडिएंट वाष्प ढाल पर आयन बमबारी को तेज करते हैं, जिससे वैक्यूम अखंडता कम हो जाती है। हमारे कारखाने ने पाया कि 24kV पर उपयोग किए जाने वाले 12kV इंटरप्टर ने रेटेड 30,000 के बजाय 2000 ऑपरेशन के भीतर वैक्यूम खो दिया।
• नियंत्रण सर्किट मुद्दे:कैपेसिटिव डिवाइडर और इलेक्ट्रॉनिक वोल्टेज सेंसर सुरक्षा रिले के लिए गलत सिग्नल उत्पन्न करते हैं, जिससे ट्रिपिंग में परेशानी होती है या ट्रिपिंग विफल हो जाती है। लुगाओ पावर कंपनी लिमिटेड आरएमयू की रेटिंग से बिल्कुल मेल खाने वाले वोल्टेज सेंसर की सलाह देता है।

जोखिम को मापने के लिए, हमारे कारखाने ने रिंग मेन यूनिट के नमूनों पर 1.2x, 1.5x और 2.0x रेटेड वोल्टेज पर त्वरित उम्र बढ़ने के परीक्षण किए। परिणाम के नीचे संक्षेप हैं।

हमारा कारखाना रिंग मेन यूनिट का चयन करने से पहले सामान्य और आकस्मिक दोनों स्थितियों में सिस्टम के अधिकतम वोल्टेज को सत्यापित करने की दृढ़ता से अनुशंसा करता है। लुगाओ ऑन-साइट वोल्टेज ऑडिट की पेशकश करता है और वोल्टेज बढ़ने की संभावना वाले नेटवर्क के लिए उन्नत इन्सुलेशन के साथ आरएमयू की आपूर्ति कर सकता है। केवल नेमप्लेट वोल्टेज पर निर्भर न रहें; हमेशा निर्माता से ढांकता हुआ परीक्षण रिपोर्ट का अनुरोध करें।

अपने नेटवर्क के लिए सही रिंग मेन यूनिट वोल्टेज रेटिंग का चयन कैसे करें

रिंग मेन यूनिट के लिए इष्टतम वोल्टेज रेटिंग का चयन करने के लिए ग्रिड के नाममात्र वोल्टेज, अधिकतम निरंतर ऑपरेटिंग वोल्टेज, क्षणिक ओवरवॉल्टेज स्तर और ऊंचाई के विश्लेषण की आवश्यकता होती है। लुगाओ में हमारे कारखाने ने एक व्यवस्थित चयन प्रक्रिया विकसित की है जो यह सुनिश्चित करती है कि आरएमयू 30+ वर्षों तक प्रदर्शन करे। नीचे हम हमारे पावर सिस्टम इंजीनियरों द्वारा उपयोग की जाने वाली चरण-दर-चरण पद्धति की रूपरेखा प्रस्तुत करते हैं।

• चरण 1: सिस्टम का उच्चतम वोल्टेज (उम) निर्धारित करें।10kV नाममात्र प्रणाली के लिए, उम आमतौर पर 12kV है। 20kV नाममात्र के लिए, उम 24kV है। आरएमयू के लिए बेसलाइन वोल्टेज रेटिंग के रूप में हमेशा उम का उपयोग करें।
• चरण 2: ऊंचाई घटाने का हिसाब रखें।1000 मीटर से ऊपर, वायु इन्सुलेशन कमजोर हो जाता है। 1000 मीटर से ऊपर प्रत्येक 100 मीटर के लिए, वोल्टेज रेटिंग क्षमता को 1% कम करें। हमारा कारखाना 4000 मीटर तक ऊंचाई-सही आरएमयू प्रदान करता है।
• चरण 3: बिजली के ओवरवॉल्टेज की गंभीरता का मूल्यांकन करें।उच्च आइसोकेराउनिक स्तर (>30 तूफानी दिन/वर्ष) वाले क्षेत्रों में उच्च बीआईएल वाले आरएमयू की आवश्यकता होती है। लुगाओ पावर कंपनी लिमिटेड बाहरी सर्ज अरेस्टर के साथ प्रबलित इन्सुलेशन प्रदान करता है।
• चरण 4: भविष्य के नेटवर्क अपग्रेड पर विचार करें।यदि वितरण नेटवर्क को 10 वर्षों के भीतर 12kV से 24kV तक अपग्रेड किया जा सकता है, तो हमारा कारखाना 24kV RMU खरीदने की सिफारिश करता है, लेकिन शुरुआत में इसे 12kV पर संचालित करता है। यह निवेश को भविष्य-प्रमाणित करता है।
• चरण 5: शॉर्ट-सर्किट स्तर की अनुकूलता की जाँच करें।उच्च वोल्टेज आरएमयू में आमतौर पर समान भौतिक आकार के लिए कम शॉर्ट-सर्किट वर्तमान रेटिंग होती है। सत्यापित करें कि आरएमयू का रेटेड कम समय का झेलने वाला करंट (1s) सिस्टम के दोष स्तर से अधिक है।

हमारा कारखाना हमारी रिंग मेन यूनिट उत्पाद लाइन के लिए एक मानक वोल्टेज रेटिंग मैट्रिक्स का उत्पादन करता है। त्वरित चयन के लिए नीचे दी गई तालिका देखें।

हमारे कारखाने में एक समर्पित एप्लिकेशन इंजीनियरिंग टीम है जो किसी भी रिंग मेन यूनिट के लिए वोल्टेज रेटिंग चयन में सहायता कर सकती है। लुगाओ पावर कंपनी लिमिटेड कस्टम नेमप्लेट रेटिंग भी प्रदान करता है जो गैर-मानक ग्रिड वोल्टेज से मेल खाती है। अपनी आरएमयू खरीद को अंतिम रूप देने से पहले हमेशा वोल्टेज झेलने वाले परीक्षण प्रमाणपत्र का अनुरोध करें। हमारा कारखाना भेजे गए प्रत्येक आरएमयू पर 100% नियमित ढांकता हुआ परीक्षण करता है।

लुगाओ पावर कंपनी लिमिटेड से सारांश और कार्रवाई योग्य दिशानिर्देश।

वोल्टेज रेटिंग रिंग मेन यूनिट के प्रदर्शन को प्रभावित करने वाला सबसे महत्वपूर्ण विद्युत पैरामीटर है। इन्सुलेशन समन्वय से लेकर लोड ब्रेक स्विचिंग और दीर्घकालिक विश्वसनीयता तक, सही वोल्टेज रेटिंग सुरक्षा सुनिश्चित करती है, स्वामित्व की कुल लागत को कम करती है, और अनियोजित आउटेज को रोकती है। हमारे कारखाने ने इंजीनियरों और खरीद विशेषज्ञों के लिए पाँच प्रमुख निष्कर्षों का सारांश प्रस्तुत किया है।

• आरएमयू रेटेड वोल्टेज को हमेशा सिस्टम के उच्चतम वोल्टेज (यूएम) से मिलाएं, न कि केवल नाममात्र वोल्टेज से।
• बार-बार बिजली चमकने या स्विचिंग सर्ज वाले नेटवर्क के लिए, आवश्यक न्यूनतम से 20% अधिक बीआईएल वाली रिंग मेन यूनिट निर्दिष्ट करें।
• किसी आरएमयू को उसके रेटेड वोल्टेज के 95% से ऊपर लगातार संचालित न करें; आंशिक निर्वहन इस सीमा से परे नाटकीय रूप से तेज हो जाता है।
• ऊंचाई, प्रदूषण स्तर और परिवेश का तापमान भी ढांकता हुआ प्रदर्शन को प्रभावित करते हैं - लूगाओ पावर कंपनी लिमिटेड से परामर्श लें। व्युत्पन्न वक्रों के लिए।
• स्थापना से पहले आरएमयू की वोल्टेज झेलने की क्षमताओं को सत्यापित करने के लिए कारखाने में देखे गए ढांकता हुआ परीक्षणों में निवेश करें।

हमारे कारखाने की रिंग मेन यूनिट रेंज में 6kV से 40.5kV तक वोल्टेज रेटिंग शामिल है, प्रत्येक प्रकार का अंतरराष्ट्रीय मानकों के अनुसार परीक्षण किया गया है। लुगाओ पावर कंपनी लिमिटेड को चुनकर, आप ऐसे इंजीनियर समाधानों तक पहुंच प्राप्त करते हैं जो नेटवर्क अपटाइम को अधिकतम करते हैं।आज ही हमारे कारखाने से संपर्क करेंवोल्टेज संगतता मूल्यांकन के लिए और अपने विशिष्ट प्रोजेक्ट के लिए एक अनुकूलित आरएमयू डेटाशीट प्राप्त करें।
