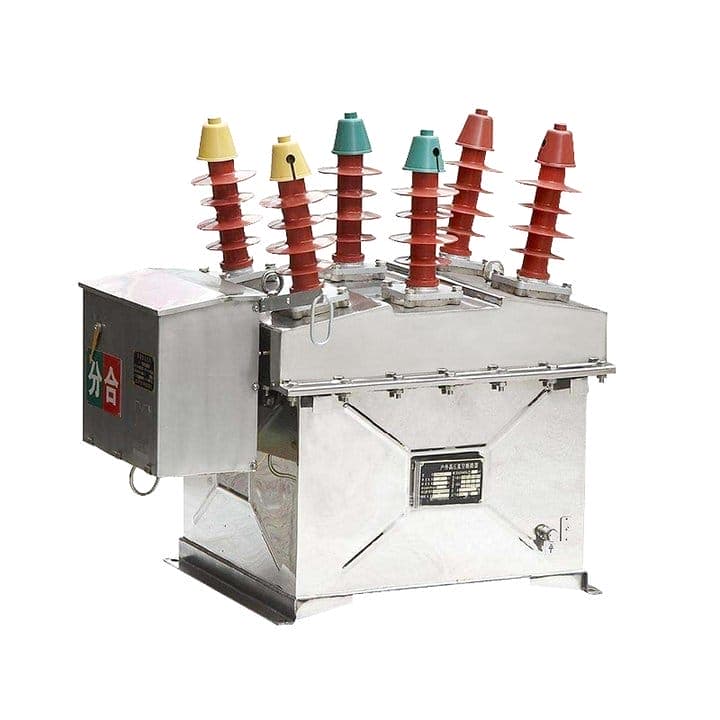

हाई वोल्टेज सर्किट ब्रेकर शॉर्ट सर्किट और ओवरलोड को कैसे संभालते हैं?

उच्च वोल्टेज बिजली प्रणालियों में, शॉर्ट सर्किट और ओवरलोड अपरिहार्य घटनाएं हैं जो उपकरणों को विनाशकारी क्षति पहुंचा सकती हैं, बिजली आपूर्ति बाधित कर सकती हैं और कर्मियों को खतरे में डाल सकती हैं। हाई वोल्टेज सर्किट ब्रेकर प्राथमिक सुरक्षा उपकरण है जिसे मिलीसेकंड के भीतर इन दोष स्थितियों का पता लगाना, बाधित करना और अलग करना चाहिए। लेकिन हाई वोल्टेज सर्किट ब्रेकर वास्तव में ऐसी चरम विद्युत घटनाओं को कैसे संभालता है? इस प्रक्रिया में पता लगाने, रिले समन्वय, यांत्रिक संचालन और चाप विलुप्त होने का एक परिष्कृत अनुक्रम शामिल है। जब शॉर्ट सर्किट या ओवरलोड होता है, तो करंट सामान्य ऑपरेटिंग करंट से 10 से 50 गुना तक बढ़ सकता है, जिससे अत्यधिक थर्मल और मैकेनिकल तनाव पैदा होता है।हाई वोल्टेज सर्किट ब्रेकरसर्किट को तोड़ने के लिए न केवल अपने संपर्कों को खोलना चाहिए, बल्कि परिणामी विद्युत चाप को जल्दी और सुरक्षित रूप से बुझाना भी चाहिए, जिससे पुन: प्रज्वलन को रोका जा सके। लुगाओ पावर कंपनी लिमिटेड में, हमारी फैक्ट्री 20 वर्षों से अधिक समय से हाई वोल्टेज सर्किट ब्रेकर का निर्माण कर रही है, और हमने 550 केवी तक के वोल्टेज पर 80 केए तक की गलती धाराओं को संभालने के लिए रुकावट तंत्र को परिष्कृत किया है।

शॉर्ट सर्किट और ओवरलोड से निपटने की रणनीति पता लगाने और बाधित करने की रणनीति दोनों में भिन्न होती है। ओवरलोड एक मध्यम लेकिन निरंतर ओवरकरंट है, आमतौर पर रेटेड करंट का 1.2 से 2 गुना, जो जारी रहने पर थर्मल क्षति का कारण बन सकता है। शॉर्ट सर्किट अधिक गंभीर होते हैं, जिनमें धाराएं रेटेड मूल्य से 10 गुना अधिक हो सकती हैं, जिससे बड़े पैमाने पर चुंबकीय बल और चाप ऊर्जा पैदा होती है। हाई वोल्टेज सर्किट ब्रेकर इन घटनाओं के बीच अंतर करने और उचित प्रतिक्रिया शुरू करने के लिए सुरक्षात्मक रिले का उपयोग करता है। ओवरलोड के लिए, ब्रेकर अस्थायी ओवरलोड को साफ़ करने की अनुमति देने के लिए समय-विलंबित यात्रा का उपयोग कर सकता है। शॉर्ट सर्किट के लिए, ब्रेकर को तुरंत काम करना चाहिए, अक्सर 2 से 3 चक्रों (30 से 50 मिलीसेकंड) के भीतर। यह आलेख विस्तृत तंत्रों की पड़ताल करता है - गलती का पता लगाने से लेकर आर्क शमन तक - जो हाई वोल्टेज सर्किट ब्रेकर को इन चरम स्थितियों को विश्वसनीय रूप से संभालने में सक्षम बनाता है। हम अपने कारखाने की उत्पाद लाइन से तकनीकी विशिष्टताओं और व्यावहारिक रखरखाव अंतर्दृष्टि भी साझा करते हैं।

विषयसूची

• 1. शॉर्ट सर्किट के दौरान हाई वोल्टेज सर्किट ब्रेकर के अंदर क्या होता है?
• 2. हाई वोल्टेज सर्किट ब्रेकर ओवरलोड और शॉर्ट सर्किट का पता कैसे लगाता है और उनके बीच अंतर कैसे करता है?
• 3. दोष व्यवधान के लिए मुख्य तकनीकी विशिष्टताएँ क्या हैं?
• 4. रखरखाव और परीक्षण विश्वसनीय दोष प्रबंधन कैसे सुनिश्चित कर सकते हैं?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निष्कर्ष एवं संरक्षण प्रणाली परामर्श

शॉर्ट सर्किट के दौरान हाई वोल्टेज सर्किट ब्रेकर के अंदर क्या होता है?

जब शॉर्ट सर्किट होता है, तो बिजली प्रणाली में करंट तुरंत बढ़ जाता है, और हाई वोल्टेज सर्किट ब्रेकर को अत्यधिक गति से प्रतिक्रिया करनी चाहिए। ब्रेकर के अंदर घटनाओं का क्रम एक बारीकी से कोरियोग्राफ की गई यांत्रिक और विद्युत प्रक्रिया है। सुरक्षा रिले से ट्रिप सिग्नल प्राप्त होने पर, ऑपरेटिंग तंत्र (स्प्रिंग, हाइड्रोलिक, या वायवीय) संग्रहीत ऊर्जा को छोड़ता है, जिससे गतिशील संपर्क निश्चित संपर्क से अलग हो जाता है। पृथक्करण के क्षण में, संपर्क अंतराल में एक विद्युत चाप बनता है, जो उच्च दोष धारा द्वारा कायम रहता है। यह आर्क 15,000 से 20,000 केल्विन का तापमान उत्पन्न करता है, जो संपर्कों को वाष्पित कर देगा और यदि नियंत्रित नहीं किया गया तो ब्रेकर को नष्ट कर देगा। इसलिए, हाई वोल्टेज सर्किट ब्रेकर आर्क को ठंडा करने और विआयनीकृत करने के लिए एक आर्क शमन माध्यम - या तो एसएफ 6 गैस, वैक्यूम, या तेल - पर निर्भर करता है, इसे अगले वर्तमान शून्य क्रॉसिंग पर बुझा देता है। गलती शुरू होने से लेकर वर्तमान रुकावट तक की पूरी प्रक्रिया 3 से 5 पावर चक्र (50 से 80 मिलीसेकंड) के भीतर होनी चाहिए।

शॉर्ट सर्किट के दौरान हाई वोल्टेज सर्किट ब्रेकर के अंदर विस्तृत चरण-दर-चरण प्रक्रिया:

• चरण 1: दोष का पता लगाना और रिले प्रारंभ करना:करंट ट्रांसफार्मर (सीटी) अचानक करंट बढ़ने का एहसास करते हैं और सुरक्षा रिले को एक संकेत भेजते हैं। रिले पिकअप सेटिंग के विरुद्ध करंट की तुलना करता है और निर्धारित करता है कि गलती शॉर्ट सर्किट है या ओवरलोड। शॉर्ट सर्किट के लिए, रिले ब्रेकर को तात्कालिक ट्रिप कमांड भेजता है।
• चरण 2: ऑपरेटिंग तंत्र सक्रियण:ट्रिप कॉइल सक्रिय है, जिससे ऑपरेटिंग तंत्र को पकड़ने वाली कुंडी खुल जाती है। स्प्रिंग-संचालित ब्रेकर में, स्प्रिंग एक लिंकेज सिस्टम के माध्यम से गतिशील संपर्क को छोड़ता है और चलाता है। हाइड्रोलिक ब्रेकर में, उच्च दबाव वाले तेल को पिस्टन की ओर निर्देशित किया जाता है जो संपर्क को स्थानांतरित करता है। इस यांत्रिक क्रिया में आमतौर पर 5 से 15 मिलीसेकंड लगते हैं।
• चरण 3: संपर्क पृथक्करण और आर्किंग:जैसे ही गतिशील संपर्क दूर खींचता है, एक चाप अंतर को पाट देता है। चाप प्रारंभ में उच्च धारा और उत्पन्न चुंबकीय बलों द्वारा संचालित होता है। कॉपर-टंगस्टन या सिल्वर-टंगस्टन जैसी सामग्रियों से बने आर्किंग संपर्क पिघलने का विरोध करते हैं लेकिन फिर भी महत्वपूर्ण क्षरण का अनुभव करते हैं।
• चरण 4: चाप शमन:एसएफ6 हाई वोल्टेज सर्किट ब्रेकर में, एक पफर तंत्र एसएफ6 गैस को संपीड़ित करता है और इसे चाप के पार एक नोजल के माध्यम से निर्देशित करता है। उच्च-वेग गैस प्रवाह गर्मी और आयनित कणों को हटा देता है, जबकि इलेक्ट्रोनगेटिव एसएफ 6 अणु मुक्त इलेक्ट्रॉनों को पकड़ लेते हैं, जिससे पुन: आयनीकरण को रोका जा सकता है। वैक्यूम ब्रेकर में, वैक्यूम वातावरण में धातु वाष्प के तेजी से प्रसार से चाप बुझ जाता है।
• चरण 5: वर्तमान शून्य रुकावट:चाप अगले वर्तमान शून्य पर बुझ जाता है (जब एसी तरंग शून्य को पार कर जाती है)। रुकावट के बाद, खुले संपर्कों में ढांकता हुआ ताकत को अंतराल में दिखाई देने वाले क्षणिक पुनर्प्राप्ति वोल्टेज (टीआरवी) का सामना करने के लिए जल्दी से ठीक होना चाहिए। ब्रेकर को खुला रहना चाहिए, जिससे दोबारा हमले को रोका जा सके।

शॉर्ट सर्किट घटना की गंभीरता को स्पष्ट करने के लिए, 40 kA के फॉल्ट करंट वाले 145 kV सिस्टम पर विचार करें। चाप में निकलने वाली ऊर्जा 100 एमजे से अधिक हो सकती है, जो 50 किलोग्राम तांबे को पिघलाने के लिए पर्याप्त है। लुगाओ में हमारा हाई वोल्टेज सर्किट ब्रेकर न्यूनतम संपर्क क्षरण के साथ ऐसी घटनाओं को संभालने के लिए डिज़ाइन किया गया है। हमारे द्वारा नियोजित एसएफ6 पफ़र तंत्र को कम्प्यूटेशनल तरल गतिशीलता (सीएफडी) के माध्यम से अनुकूलित किया गया है ताकि यह सुनिश्चित किया जा सके कि नोजल गले में गैस प्रवाह वेग मैक 2 से अधिक हो, जिससे तेजी से चाप विलुप्त होने को सुनिश्चित किया जा सके। टाइप परीक्षणों में, हमारे हाई वोल्टेज सर्किट ब्रेकर ने प्रदर्शन में किसी भी गिरावट के बिना लगातार 20 ऑपरेशनों के लिए 145 केवी पर 40 केए दोषों को सफलतापूर्वक बाधित किया है। यह मजबूत डिज़ाइन उपयोगिताओं को विश्वास दिलाता है कि उनका सिस्टम सबसे गंभीर शॉर्ट सर्किट स्थितियों में भी सुरक्षित रहेगा।

हाई वोल्टेज सर्किट ब्रेकर ओवरलोड और शॉर्ट सर्किट का पता कैसे लगाता है और उनके बीच अंतर कैसे करता है?

किसी विद्युत प्रणाली के विश्वसनीय संचालन के लिए ओवरलोड और शॉर्ट सर्किट के बीच अंतर करने की क्षमता महत्वपूर्ण है। ओवरलोड एक ऐसी स्थिति है जहां करंट रेटेड मूल्य से अधिक है लेकिन उपकरण के लिए तत्काल खतरा नहीं है, और यह अस्थायी हो सकता है (उदाहरण के लिए, एक बड़ी मोटर शुरू करना)। शॉर्ट सर्किट एक गंभीर खराबी है जिसे तत्काल साफ़ करने की आवश्यकता होती है। हाई वोल्टेज सर्किट ब्रेकर इस अंतर को बनाने के लिए सुरक्षा रिले पर निर्भर करता है - या तो इलेक्ट्रोमैकेनिकल, सॉलिड-स्टेट, या माइक्रोप्रोसेसर-आधारित। ये रिले वर्तमान ट्रांसफार्मर (सीटी) से वर्तमान इनपुट और संभावित ट्रांसफार्मर (पीटी) से वोल्टेज इनपुट प्राप्त करते हैं, और वे दो स्थितियों के बीच अंतर करने के लिए विशिष्ट एल्गोरिदम और समय-वर्तमान विशेषताओं का उपयोग करते हैं। फिर रिले उचित समय के साथ हाई वोल्टेज सर्किट ब्रेकर को एक ट्रिप सिग्नल भेजता है।

हाई वोल्टेज सर्किट ब्रेकर डिटेक्शन सिस्टम दोषों को कैसे अलग करता है:

• व्युत्क्रम-समय ओवरकरंट सुरक्षा (ओवरलोड के लिए):रिले एक व्युत्क्रम-समय विशेषता वक्र का उपयोग करता है, जहां करंट बढ़ने पर यात्रा का समय कम हो जाता है। मध्यम अधिभार (उदाहरण के लिए, रेटेड वर्तमान का 120 प्रतिशत) के लिए, यात्रा का समय कई सेकंड हो सकता है, जिससे अस्थायी अधिभार गुजर सकता है। यदि ओवरलोड बना रहता है, तो रिले थर्मल क्षति को रोकने के लिए हाई वोल्टेज सर्किट ब्रेकर को ट्रिप करता है।
• तात्कालिक ओवरकरंट सुरक्षा (शॉर्ट सर्किट के लिए):उच्च पिकअप सीमा (आमतौर पर रेटेड वर्तमान से 8 से 12 गुना) से अधिक धाराओं के लिए, रिले तुरंत संचालित होता है, जानबूझकर देरी के बिना एक ट्रिप सिग्नल भेजता है। यह सुनिश्चित करता है कि हाई वोल्टेज सर्किट ब्रेकर 20 से 30 मिलीसेकंड के भीतर खुल जाए, जिससे उपकरण को नुकसान सीमित हो जाए।
• दिशात्मक अतिवर्तमान सुरक्षा:नेटवर्क सिस्टम में, खराबी किसी भी दिशा में हो सकती है। दिशात्मक रिले गलती की दिशा निर्धारित करने के लिए वर्तमान और वोल्टेज इनपुट दोनों का उपयोग करते हैं, यह सुनिश्चित करते हुए कि केवल गलती के निकटतम उच्च वोल्टेज सर्किट ब्रेकर खुलता है, जबकि अन्य बिजली प्रवाह बनाए रखने के लिए बंद रहते हैं।
• ग्राउंड फॉल्ट सुरक्षा:सिंगल-लाइन-टू-ग्राउंड दोषों के लिए, जो उच्च वोल्टेज सिस्टम में आम हैं, अवशिष्ट वर्तमान पहचान का उपयोग किया जाता है। रिले शून्य-अनुक्रम धारा की निगरानी करता है, जो तीन-चरण धाराओं का योग है। यदि शून्य-अनुक्रम धारा एक निर्धारित सीमा से अधिक हो जाती है, तो रिले उच्च वोल्टेज सर्किट ब्रेकर को ट्रिप कर देता है।

आधुनिक हाई वोल्टेज सर्किट ब्रेकर सिस्टम संचार क्षमताओं के साथ संख्यात्मक रिले का उपयोग करते हैं, जो सबस्टेशन में अन्य ब्रेकरों के साथ दूरस्थ निगरानी और समन्वय को सक्षम करते हैं। ये रिले घटना रिकॉर्ड और गलती तरंगों को भी संग्रहीत कर सकते हैं, जो गलती के बाद के विश्लेषण के लिए अमूल्य हैं। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। एक व्यापक सुरक्षा रिले समन्वय सेवा प्रदान करता है, यह सुनिश्चित करते हुए कि हमारे हाई वोल्टेज सर्किट ब्रेकर की सेटिंग्स आपके सिस्टम की आवश्यकताओं से सर्वोत्तम रूप से मेल खाती हैं। हम विभिन्न गलती परिदृश्यों का अनुकरण करने के लिए उद्योग-मानक समन्वय सॉफ्टवेयर का उपयोग करते हैं और सत्यापित करते हैं कि रिले सेटिंग्स चयनात्मक समन्वय प्रदान करती हैं, जिसका अर्थ है कि केवल गलती के निकटतम ब्रेकर ही संचालित होता है।

एक व्यावहारिक उदाहरण: 230 केवी ट्रांसमिशन लाइन में, हाई वोल्टेज सर्किट ब्रेकर के लिए सुरक्षा रिले को 2 सेकंड की टाइम डायल सेटिंग के साथ ओवरलोड के लिए रेटेड करंट के 1.2 गुना पर ट्रिप करने के लिए सेट किया जा सकता है, और तात्कालिक ट्रिप के लिए रेटेड करंट के 12 गुना पर ट्रिप किया जा सकता है। यदि एक बड़ी मोटर चालू होती है, जिससे 1.4 गुना करंट बढ़ता है, तो रिले ट्रिप नहीं होगी क्योंकि ओवरलोड अवधि कम है। हालाँकि, यदि चरण-दर-चरण गलती होती है, तो करंट रेटेड मूल्य से 18 गुना तक पहुंच सकता है, और रिले हाई वोल्टेज सर्किट ब्रेकर को तुरंत ट्रिप कर देगा, जिससे 3 चक्रों के भीतर गलती दूर हो जाएगी। सिस्टम की स्थिरता बनाए रखने और कैस्केडिंग आउटेज को रोकने के लिए यह चयनात्मक समन्वय आवश्यक है।लुगाओ पावर कंपनी लिमिटेडप्रत्येक हाई वोल्टेज सर्किट ब्रेकर के साथ एक विस्तृत रिले सेटिंग गाइड प्रदान करता है, जिससे उपयोगिताओं को इष्टतम समन्वय प्राप्त करने में सहायता मिलती है।

दोष रुकावट के लिए मुख्य तकनीकी विशिष्टताएँ क्या हैं?

शॉर्ट सर्किट और ओवरलोड को संभालने के लिए हाई वोल्टेज सर्किट ब्रेकर की क्षमता को महत्वपूर्ण तकनीकी विशिष्टताओं के एक सेट द्वारा परिभाषित किया गया है। ये पैरामीटर ब्रेकर की गलती वर्तमान रेटिंग, रुकावट समय और क्षणिक पुनर्प्राप्ति वोल्टेज (टीआरवी) क्षमता निर्धारित करते हैं। लुगाओ पावर कंपनी लिमिटेड विभिन्न वोल्टेज स्तरों और दोष स्थितियों के लिए हाई वोल्टेज सर्किट ब्रेकर की एक विस्तृत श्रृंखला का निर्माण करता है। नीचे दी गई तालिका हमारे सबसे लोकप्रिय मॉडलों के लिए प्रमुख दोष-हैंडलिंग विशिष्टताओं का सारांश प्रस्तुत करती है, जिनका उपयोग दुनिया भर में ट्रांसमिशन और वितरण सबस्टेशनों में किया जाता है। सभी मान IEC 62271-100 और ANSI C37.09 मानकों के अनुसार टाइप-परीक्षण किए गए हैं।

मानक रेटिंग के अलावा, हमारा कारखाना उन्नत दोष रुकावट क्षमताओं के साथ उच्च वोल्टेज सर्किट ब्रेकर प्रदान करता है। उदाहरण के लिए, हम एक अनुकूलित ऑपरेटिंग तंत्र के साथ "हाई-स्पीड" संस्करण प्रदान करते हैं जो खुलने के समय को 5 मिलीसेकंड तक कम कर देता है, जो जनरेटर ब्रेकर अनुप्रयोगों के लिए महत्वपूर्ण है। हम कैपेसिटिव धाराओं को स्विच करने के लिए उच्च टीआरवी रेटिंग के साथ एक "कैपेसिटर बैंक" स्विचिंग वेरिएंट भी पेश करते हैं। हमारे सभी हाई वोल्टेज सर्किट ब्रेकर एक सेल्फ-ब्लास्ट पफर मैकेनिज्म से लैस हैं जो फॉल्ट रुकावट के लिए आवश्यक ऑपरेटिंग ऊर्जा को 30 प्रतिशत तक कम कर देता है, जिससे छोटे स्प्रिंग्स और अधिक विश्वसनीय संचालन की अनुमति मिलती है।

यह सुनिश्चित करने के लिए कि हमारा हाई वोल्टेज सर्किट ब्रेकर निर्दिष्ट दोष रेटिंग को पूरा करता है, प्रत्येक इकाई एक व्यापक फ़ैक्टरी परीक्षण कार्यक्रम से गुजरती है। इसमें ढांकता हुआ परीक्षण (शक्ति आवृत्ति और बिजली आवेग), स्वतंत्र प्रयोगशालाओं में शॉर्ट-सर्किट परीक्षण और यांत्रिक सहनशक्ति परीक्षण (10,000 से अधिक ऑपरेशन) शामिल हैं। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। प्रत्येक शिपमेंट के साथ एक संपूर्ण परीक्षण रिपोर्ट प्रदान करता है, जिसमें दोष रुकावट परीक्षणों के ऑसिलोग्राम शामिल होते हैं, जिससे पूर्ण पता लगाने की क्षमता सुनिश्चित होती है। उपयोगिता ग्राहकों के लिए, ये परीक्षण रिपोर्ट नेटवर्क योजना और समन्वय अध्ययन के लिए आवश्यक हैं, और वे आश्वासन देते हैं कि खराबी होने पर हाई वोल्टेज सर्किट ब्रेकर उम्मीद के मुताबिक काम करेगा।

रखरखाव और परीक्षण विश्वसनीय दोष प्रबंधन कैसे सुनिश्चित कर सकते हैं?

यहां तक ​​कि सबसे अच्छा हाई वोल्टेज सर्किट ब्रेकर भी शॉर्ट सर्किट या ओवरलोड को संभालने में विफल हो जाएगा यदि इसे ठीक से बनाए नहीं रखा गया है। दोष प्रबंधन यांत्रिक घटकों के सटीक समय, चाप शमन माध्यम की अखंडता और रिले और नियंत्रण सर्किट के सही संचालन पर निर्भर करता है। लुगाओ पावर कंपनी लिमिटेड में हमारा कारखाना। हमारे हाई वोल्टेज सर्किट ब्रेकर के लिए एक व्यापक रखरखाव कार्यक्रम विकसित किया है, जिसमें आवधिक निरीक्षण, कार्यात्मक परीक्षण और नैदानिक ​​​​विश्लेषण शामिल है। नियमित रखरखाव न केवल यह सुनिश्चित करता है कि ब्रेकर जरूरत पड़ने पर काम करेगा, बल्कि इसकी सेवा जीवन भी बढ़ाता है और भयावह विफलता के जोखिम को कम करता है।

हाई वोल्टेज सर्किट ब्रेकर की विश्वसनीय खराबी से निपटने के लिए आवश्यक रखरखाव प्रथाएँ:

• संपर्क घिसाव और क्षरण माप:शॉर्ट-सर्किट रुकावट के बाद, आर्किंग संपर्क नष्ट हो सकते हैं। हमारे हाई वोल्टेज सर्किट ब्रेकर डिज़ाइन में एक घिसाव संकेतक शामिल है जो ऑपरेटरों को शेष संपर्क जीवन का अनुमान लगाने की अनुमति देता है। हम सालाना संपर्क प्रतिरोध (माइक्रो-ओममीटर का उपयोग करके) मापने की सलाह देते हैं, और जब प्रतिरोध बेसलाइन से 20 प्रतिशत से अधिक बढ़ जाता है तो संपर्कों को बदलने की सलाह देते हैं।
• SF6 गैस घनत्व और नमी की निगरानी:उचित चाप शमन के लिए SF6 गैस का दबाव निर्दिष्ट सीमा के भीतर बनाए रखा जाना चाहिए। एक घनत्व मॉनिटर लगातार गैस के दबाव को ट्रैक करता है और रिसाव होने पर ऑपरेटरों को सचेत करता है। इसके अतिरिक्त, नमी की मात्रा की अर्ध-वार्षिक जाँच की जानी चाहिए; यदि यह 200 पीपीएम से अधिक है, तो गैस को फ़िल्टर किया जाना चाहिए या प्रतिस्थापित किया जाना चाहिए। हमारा कारखाना हमारे सभी हाई वोल्टेज सर्किट ब्रेकर के लिए गैस हैंडलिंग और विश्लेषण सेवा प्रदान करता है।
• ऑपरेटिंग तंत्र समय परीक्षण:डिजिटल टाइमिंग एनालाइज़र का उपयोग करके ब्रेकर के खुलने और बंद होने के समय की सालाना जाँच की जानी चाहिए। फ़ैक्टरी-सेट मूल्यों से 10 प्रतिशत से अधिक का विचलन यांत्रिक टूट-फूट या गलत संरेखण का संकेत दे सकता है। हमारे हाई वोल्टेज सर्किट ब्रेकर में एक मॉड्यूलर ऑपरेटिंग तंत्र है जिसे ब्रेकर को सेवा से हटाए बिना सर्विस किया जा सकता है।
• इन्सुलेशन प्रतिरोध और पावर फैक्टर परीक्षण:इंसुलेटिंग भागों - पोस्ट इंसुलेटर, बुशिंग और आंतरिक समर्थन संरचनाओं - को ढांकता हुआ अखंडता के लिए परीक्षण किया जाना चाहिए। हम इन्सुलेशन गुणों में किसी भी गिरावट का पता लगाने के लिए हर तीन साल में पावर फैक्टर (टैन डेल्टा) परीक्षण करने की सलाह देते हैं।

रखरखाव के महत्व को स्पष्ट करने के लिए, एक यूरोपीय उपयोगिता के एक मामले पर विचार करें जिसमें 245 केवी हाई वोल्टेज सर्किट ब्रेकर शॉर्ट सर्किट के दौरान ट्रिप करने में विफल रहा, जिससे ट्रांसफार्मर को व्यापक क्षति हुई। एक जांच से पता चला कि ब्रेकर के संचालन तंत्र में एक असफल सील के कारण नमी जमा हो गई थी, और ट्रिप कॉइल फंस गई थी। उपयोगिता ने बाद में हमारे अनुशंसित वार्षिक समय परीक्षण और नमी जांच को अपनाया, और पिछले आठ वर्षों में उन्हें ऐसी किसी भी विफलता का अनुभव नहीं हुआ है। हमारा कारखाना प्रत्येक हाई वोल्टेज सर्किट ब्रेकर के साथ एक विस्तृत रखरखाव लॉगबुक प्रदान करता है, और हम उचित परीक्षण और निदान प्रक्रियाओं पर उपयोगिता कर्मचारियों के लिए प्रशिक्षण प्रदान करते हैं।

जिन ग्राहकों को व्यापक समर्थन की आवश्यकता है, उनके लिए लुगाओ पावर कंपनी लिमिटेड। एक सेवा अनुबंध प्रदान करता है जिसमें वार्षिक फ़ैक्टरी-प्रशिक्षित तकनीशियन का दौरा, ऑन-साइट डायग्नोस्टिक परीक्षण और आपातकालीन स्पेयर पार्ट्स प्रतिस्थापन शामिल है। हम एक रिमोट मॉनिटरिंग विकल्प भी प्रदान करते हैं जो हाई वोल्टेज सर्किट ब्रेकर के प्रमुख मापदंडों को लगातार ट्रैक करता है, यदि कोई पैरामीटर सामान्य सीमा से बाहर चला जाता है तो उपयोगिता के नियंत्रण केंद्र को अलर्ट भेजता है। नियमित रखरखाव में निवेश करके और हमारी नैदानिक ​​विशेषज्ञता का लाभ उठाकर, उपयोगिताएँ यह सुनिश्चित कर सकती हैं कि उनका हाई वोल्टेज सर्किट ब्रेकर शॉर्ट सर्किट और ओवरलोड को विश्वसनीय रूप से संभालेगा, बिजली प्रणाली की सुरक्षा करेगा और डाउनटाइम को कम करेगा।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: अधिकतम शॉर्ट-सर्किट करंट क्या है जिसे एक हाई वोल्टेज सर्किट ब्रेकर बाधित कर सकता है?

उत्तर: अधिकतम शॉर्ट-सर्किट करंट ब्रेकर की रेटेड ब्रेकिंग क्षमता पर निर्भर करता है, जो केए में निर्दिष्ट है। हमारी एलजीबी श्रृंखला हाई वोल्टेज सर्किट ब्रेकर के लिए, अधिकतम इंटरप्टिंग करंट 72.5 केवी मॉडल के लिए 31.5 केए से लेकर 550 केवी मॉडल के लिए 63 केए तक है। यह रेटिंग रेटेड वोल्टेज पर सममित धारा पर आधारित है। ब्रेकर डीसी घटक के साथ असममित गलती धाराओं को भी बाधित कर सकता है, बशर्ते कि कुल वर्तमान ब्रेकर की डिजाइन क्षमता से अधिक न हो। उच्च दोष स्तर के लिए, श्रृंखला में एकाधिक ब्रेकरों का उपयोग किया जा सकता है या उच्च-रेटेड ब्रेकर का चयन किया जा सकता है। हमारा कारखाना आपके सिस्टम के लिए सही ब्रेकर का चयन करने में मदद करने के लिए एक दोष-स्तरीय विश्लेषण सेवा प्रदान करता है।

प्रश्न 2: हाई वोल्टेज सर्किट ब्रेकर खुलने के बाद आर्क को कैसे बुझाता है?

उत्तर: हाई वोल्टेज सर्किट ब्रेकर एक पफर तंत्र का उपयोग करता है जो एसएफ 6 गैस को संपीड़ित करता है और इसे चाप के पार एक नोजल के माध्यम से निर्देशित करता है। उच्च-वेग गैस प्रवाह चाप को ठंडा करता है और आयनित कणों को हटा देता है, जबकि इलेक्ट्रोनगेटिव एसएफ 6 अणु मुक्त इलेक्ट्रॉनों को पकड़ते हैं, जिससे पुन: आयनीकरण को रोका जा सकता है। वर्तमान शून्य क्रॉसिंग पर चाप बुझ जाता है, और संपर्क अंतराल की ढांकता हुआ ताकत जल्दी से ठीक हो जाती है। यह प्रक्रिया प्रत्येक चरण के लिए स्वतंत्र रूप से दोहराई जाती है। हमारे हाई वोल्टेज सर्किट ब्रेकर का परीक्षण सभी दोष स्थितियों के तहत विश्वसनीय आर्क विलुप्त होने को सुनिश्चित करने के लिए किया गया है।

प्रश्न 3: क्या एक हाई वोल्टेज सर्किट ब्रेकर रखरखाव की आवश्यकता के बिना कई शॉर्ट सर्किट को संभाल सकता है?

उत्तर: हाँ, एक हाई वोल्टेज सर्किट ब्रेकर को रखरखाव की आवश्यकता से पहले कई दोष रुकावटों को संभालने के लिए डिज़ाइन किया गया है। यह कितने दोष रुकावटों को संभाल सकता है, यह दोष वर्तमान परिमाण और ब्रेकर के डिज़ाइन पर निर्भर करता है। उदाहरण के लिए, हमारा हाई वोल्टेज सर्किट ब्रेकर संपर्क प्रतिस्थापन के बिना 20 पूर्ण-रेटेड शॉर्ट-सर्किट रुकावटों को संभाल सकता है। हालाँकि, कम दोष धाराओं के लिए, रुकावटों की संख्या काफी अधिक हो सकती है। हम पहनने वाले संकेतक का उपयोग करके संपर्क पहनने की निगरानी करने और बाधित संचयी गलती वर्तमान के आधार पर शेड्यूलिंग रखरखाव की सलाह देते हैं। हमारा कारखाना इस योजना में सहायता के लिए एक रखरखाव कैलकुलेटर प्रदान करता है।

प्रश्न 4: हाई वोल्टेज सर्किट ब्रेकर ऑपरेशन के संदर्भ में शॉर्ट सर्किट और ओवरलोड के बीच क्या अंतर है?

उत्तर: शॉर्ट सर्किट एक उच्च-वर्तमान दोष है जिसमें उपकरण क्षति को रोकने के लिए, आमतौर पर 3 से 5 चक्रों के भीतर तात्कालिक रुकावट की आवश्यकता होती है। ओवरलोड एक मध्यम ओवरकरंट है जो तुरंत खतरनाक नहीं होता है, और ब्रेकर का रिले इसे अस्थायी ओवरलोड को साफ़ करने के लिए कुछ सेकंड से लेकर मिनटों तक जारी रहने की अनुमति दे सकता है। हाई वोल्टेज सर्किट ब्रेकर ओवरलोड की तुलना में शॉर्ट सर्किट के लिए तेजी से काम करता है। ओवरलोड के लिए, ब्रेकर थर्मल या व्युत्क्रम-समय यात्रा विशेषता से सुसज्जित हो सकता है। हमारी सुरक्षा रिले सेटिंग्स इन दो स्थितियों के बीच अंतर करने और सही प्रतिक्रिया सुनिश्चित करने के लिए अनुकूलित हैं।

प्रश्न 5: दोष-हैंडलिंग प्रदर्शन के लिए हाई वोल्टेज सर्किट ब्रेकर का कितनी बार परीक्षण किया जाना चाहिए?

उत्तर: हम साल में कम से कम एक बार हाई वोल्टेज सर्किट ब्रेकर के दोष-हैंडलिंग प्रदर्शन के व्यापक परीक्षण की सलाह देते हैं, जिसमें समय परीक्षण, संपर्क प्रतिरोध माप और एसएफ 6 गैस विश्लेषण शामिल हैं। ऐसे ब्रेकरों के लिए जो बार-बार संचालित होते हैं या कठोर वातावरण में स्थित हैं, अधिक बार परीक्षण (हर 6 महीने में) करने की सलाह दी जाती है। इसके अतिरिक्त, किसी भी बड़ी खराबी (रेटेड ब्रेकिंग क्षमता के 50 प्रतिशत से ऊपर) के बाद, ब्रेकर का निरीक्षण और परीक्षण किया जाना चाहिए। हमारा कारखाना एक विस्तृत परीक्षण प्रक्रिया प्रदान करता है और हमारे सभी हाई वोल्टेज सर्किट ब्रेकर उत्पादों के लिए फ़ील्ड परीक्षण सेवाएँ प्रदान करता है।

निष्कर्ष: हाई वोल्टेज सर्किट ब्रेकर के साथ विश्वसनीय दोष सुरक्षा सुनिश्चित करें

हाई वोल्टेज सर्किट ब्रेकर बिजली प्रणालियों में शॉर्ट सर्किट और ओवरलोड के खिलाफ अग्रिम पंक्ति की रक्षा हैं। सिस्टम स्थिरता, उपकरण सुरक्षा और कर्मियों की सुरक्षा के लिए गलती की स्थिति का तुरंत और विश्वसनीय रूप से पता लगाने, बाधित करने और अलग करने की उनकी क्षमता महत्वपूर्ण है। जैसा कि हमने समझाया है, इस प्रक्रिया में सटीक रिले समन्वय, तीव्र यांत्रिक क्रिया और एसएफ 6 गैस का उपयोग करके उन्नत आर्क शमन शामिल है। हमारे द्वारा बताए गए तकनीकी विशिष्टताओं और रखरखाव प्रथाओं से यह सुनिश्चित होता है कि आपका हाई वोल्टेज सर्किट ब्रेकर तब काम करेगा जब यह सबसे महत्वपूर्ण हो। लुगाओ पावर कंपनी लिमिटेड में, हमारे कारखाने ने हाई वोल्टेज सर्किट ब्रेकर की एक व्यापक श्रृंखला तैयार की है जो उच्चतम अंतरराष्ट्रीय मानकों को पूरा करती है और बिजली उद्योग में दशकों के अनुभव से समर्थित है।
