​इनडोर और आउटडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर के बीच क्या अंतर हैं?

आधुनिक बिजली वितरण प्रणालियों में, वैक्यूम सर्किट ब्रेकर (वीसीबी) बिजली आपूर्ति सुरक्षा और स्थिरता सुनिश्चित करने के लिए महत्वपूर्ण उपकरण हैं। उनका मुख्य कार्य करंट को तुरंत बाधित करना और खराबी के दौरान लाइनों को अलग करना, उपकरण क्षति और बड़े पैमाने पर बिजली कटौती को रोकना है। हालाँकि, मॉडल का चयन करते समय कई क्रय और इंजीनियरिंग कर्मी अक्सर इनडोर और आउटडोर वीसीबी के बीच अंतर के बारे में भ्रमित होते हैं। यद्यपि दोनों वैक्यूम आर्क-बुझाने वाली तकनीक का उपयोग करते हैं, फिर भी डिज़ाइन में इतने महत्वपूर्ण अंतर क्यों हैं? और परियोजना परिदृश्यों के आधार पर किसी को कैसे चयन करना चाहिए?

एक पेशेवर बिजली उपकरण निर्माता के रूप में, लुगाओ पावर, इनडोर और आउटडोर वैक्यूम सर्किट ब्रेकर उत्पादों को मिलाकर, आपको आसानी से सही उपकरण चुनने में मदद करने के लिए दोनों के मुख्य अंतर, डिज़ाइन सुविधाओं और लागू परिदृश्यों को तोड़ता है।

वैक्यूम सर्किट ब्रेकर (वीसीबी) क्या है?

वैक्यूम सर्किट ब्रेकर आर्क-बुझाने वाले माध्यम और इन्सुलेटिंग माध्यम दोनों के रूप में वैक्यूम का उपयोग करता है। वे इलेक्ट्रिक आर्क को बुझाने के लिए वैक्यूम वातावरण का उपयोग करते हैं, जिससे सर्किट को नियंत्रित और संरक्षित किया जाता है। इससे तेल या SF6 गैस के उपयोग से बचा जा सकता है, जिससे यह अधिक सुरक्षित और पर्यावरण के अनुकूल बन जाता है। इनका व्यापक रूप से बिजली संयंत्रों और सबस्टेशनों में उपयोग किया जाता है, विशेष रूप से उन अनुप्रयोगों में जिन्हें बार-बार संचालन की आवश्यकता होती है।

उन्हें अलग करने का सबसे बुनियादी तरीका उनके इंस्टॉलेशन वातावरण से है। वैक्यूम सर्किट ब्रेकर को मुख्य रूप से दो श्रेणियों में विभाजित किया गया है: इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर: बंद और नियंत्रित इनडोर वातावरण में उपयोग के लिए उपयुक्त, मानक स्विचगियर के साथ संगत, और स्थिर इनडोर ऑपरेटिंग स्थितियों को पूरा करने के लिए उपयुक्त।

आउटडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर: प्रतिकूल मौसम की स्थिति के बारे में चिंता किए बिना, विभिन्न अनिश्चित बाहरी वातावरण में उपयोग के लिए उपयुक्त।

चाहे इनडोर हो या आउटडोर, हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर एक ही कोर आर्क-बुझाने वाले सिद्धांत को साझा करते हैं, लेकिन उनकी संरचना, सुरक्षा और इन्सुलेशन डिजाइन पूरी तरह से विभिन्न परिदृश्यों के अनुरूप अनुकूलित होते हैं।

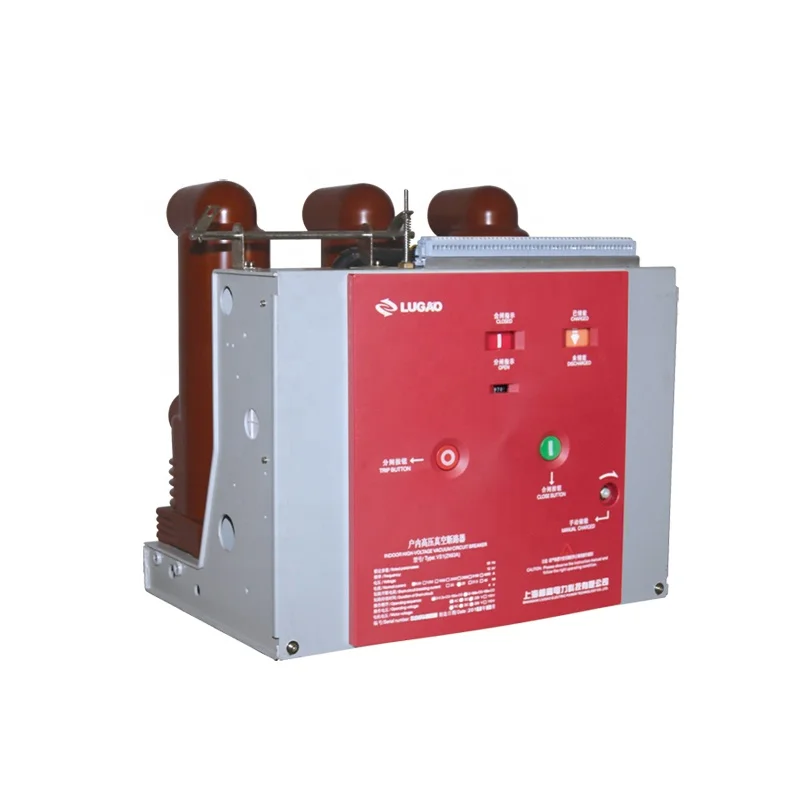

इंडोर वैक्यूम सर्किट ब्रेकर (VS1 सीरीज)

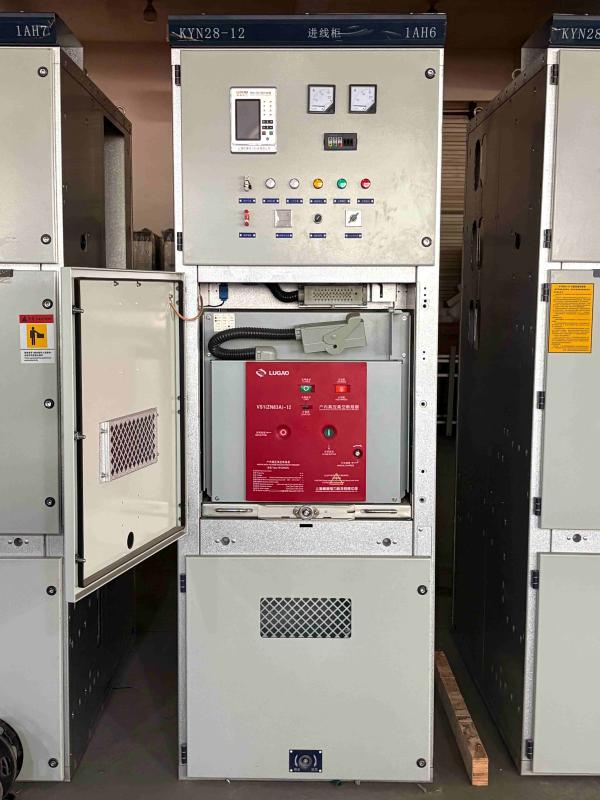

इनडोर वीसीबी सबसे सामान्य प्रकार का सर्किट ब्रेकर है, जो आमतौर पर स्विचगियर और इनडोर सबस्टेशन जैसे संलग्न स्थानों में स्थापित किया जाता है। लुगाओ पावर के इनडोर वैक्यूम सर्किट ब्रेकर कैबिनेट-माउंटेड डिज़ाइन का एक विशिष्ट उदाहरण हैं। ऑपरेटिंग तंत्र को सर्किट ब्रेकर बॉडी में एकीकृत किया गया है, जिससे इसे न केवल एक निश्चित स्थापना इकाई के रूप में उपयोग किया जा सकता है, बल्कि ट्रॉली इकाई बनाने के लिए एक समर्पित प्रणोदन तंत्र के साथ भी उपयोग किया जा सकता है। मुख्य सर्किट अनुभाग सर्किट ब्रेकर लघुकरण और रखरखाव-मुक्त संचालन को प्राप्त करने के लिए एकीकृत रूप से सीलबंद ध्रुवों का उपयोग कर सकता है। इसे KYN28A-12 जैसे स्विचगियर से लैस किया जा सकता है, और फिक्स्ड-टाइप इकाइयों को XGN श्रृंखला फिक्स्ड-टाइप स्विचगियर से भी लैस किया जा सकता है।

प्रारुप सुविधाये

1. कॉम्पैक्ट मॉड्यूलर संरचना, मानक स्विचगियर के अनुकूल

इनडोर वीसीबी के आयाम सख्ती से KYN28 जैसे मानक स्विचगियर के आयामों के अनुसार डिज़ाइन किए गए हैं। यह एक मॉड्यूलर फ्रेम संरचना को अपनाता है, जो इंस्टॉलेशन के लिए कैबिनेट में सीधे एम्बेडिंग की अनुमति देता है, जिससे इनडोर बिजली वितरण स्थान का अधिकतम उपयोग होता है। लुगाओ का इनडोर वैक्यूम सर्किट ब्रेकर एक वैक्यूम इंटरप्रेटर, ऑपरेटिंग तंत्र और नियंत्रण इकाई को एकीकृत करता है। ऑपरेटरों द्वारा सुविधाजनक संचालन और निगरानी के लिए फ्रंट पैनल खुलने और बंद करने वाले बटन और स्टेटस इंडिकेटर लाइट से सुसज्जित है।

2. बुनियादी सुरक्षा रेटिंग, स्वच्छ इनडोर वातावरण के लिए उपयुक्त

क्योंकि यह सूखे, बारिश-मुक्त और यूवी-मुक्त इनडोर वातावरण में स्थापित किया गया है, इनडोर वीसीबी की सुरक्षा रेटिंग आमतौर पर IP20~IP40 है, जिसके लिए कठोर मौसम की स्थिति से निपटने की आवश्यकता के बिना, केवल उंगलियों और उपकरणों के साथ आकस्मिक संपर्क और थोड़ी मात्रा में धूल से सुरक्षा की आवश्यकता होती है।

3. एपॉक्सी राल इन्सुलेशन संरचना, कैबिनेट संचालन स्थितियों के लिए उपयुक्त

इनडोर वीसीबी का आर्क-बुझाने वाला कक्ष एपॉक्सी राल आस्तीन से घिरा हुआ है, जो चरण-दर-चरण और चरण-दर-ग्राउंड इन्सुलेशन प्रदान करता है, जो स्विचगियर के अंदर शुष्क और स्वच्छ वातावरण के लिए उपयुक्त है। यह आकार में कॉम्पैक्ट है और विश्वसनीय इन्सुलेशन प्रदान करता है।

4. स्विचगियर के माध्यम से सुरक्षा अलगाव हासिल किया गया

इनडोर वीसीबी में कोई दृश्यमान डिस्कनेक्टर स्विच नहीं है; सुरक्षा अलगाव फ़ंक्शन स्विचगियर के ग्राउंडिंग स्विच और डिस्कनेक्टर स्विच द्वारा प्राप्त किया जाता है, जो व्यापक कैबिनेट इंटरलॉकिंग सुरक्षा वाले परिदृश्यों के लिए उपयुक्त है।

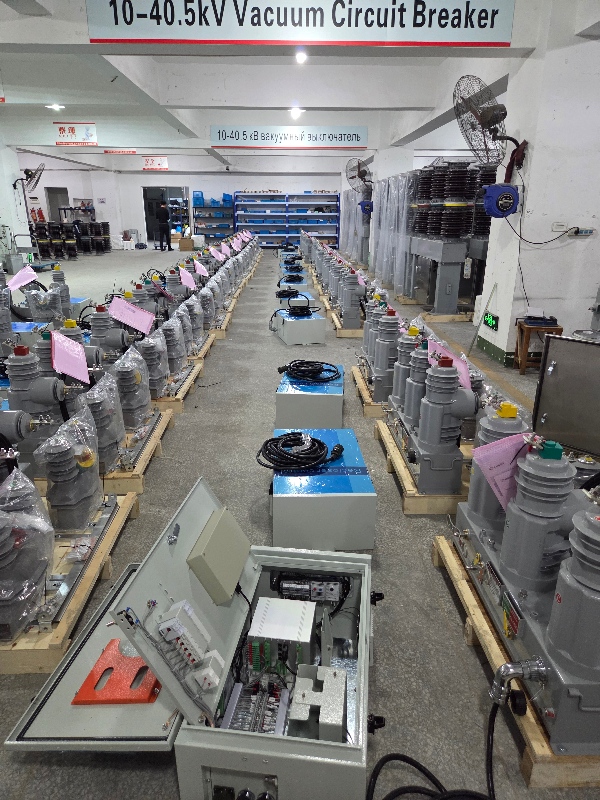

आउटडोर वैक्यूम सर्किट ब्रेकर (ZW32 सीरीज)

क्योंकि आउटडोर वीसीबी को धूप और बारिश, अत्यधिक तापमान अंतर और धूल प्रदूषण जैसी स्थितियों से निपटने के लिए लंबे समय तक बाहर के संपर्क में रहने की आवश्यकता होती है, उनका डिज़ाइन स्थायित्व और सुरक्षा पर जोर देता है। लुगाओ इलेक्ट्रिक के आउटडोर वीसीबी की विशेषता उनके छोटे आकार, हल्के वजन, संघनन-विरोधी गुण और रखरखाव-मुक्त संचालन है:

प्रारुप सुविधाये

1. हाई-सीलिंग तीन-चरण पोस्ट-प्रकार पूरी तरह से संलग्न संरचना

आउटडोर वैक्यूम सर्किट ब्रेकर IP65 और उससे ऊपर के सुरक्षा स्तर को प्राप्त करते हुए पूरी तरह से सीलबंद डिज़ाइन अपनाते हैं। वे पूरी तरह से जलरोधी, धूलरोधी और संक्षेपण-रोधी हैं, जो लंबे समय तक बारिश, बर्फ और धूल भरे वातावरण में स्थिर संचालन की अनुमति देते हैं। वे उच्च तापमान, यूवी विकिरण और उम्र बढ़ने के प्रति भी प्रतिरोधी हैं, बाहरी मौसम परिवर्तन से अप्रभावित रहते हैं।

2. बड़ी क्रीपेज दूरी सिलिकॉन रबर इंसुलेटिंग बुशिंग्स

आउटडोर वैक्यूम सर्किट ब्रेकर बड़ी क्रीपेज दूरी वाले सिलिकॉन रबर (या सिरेमिक) छाता-स्कर्ट प्रकार के इन्सुलेटिंग झाड़ियों का उपयोग करते हैं। इनडोर एपॉक्सी रेज़िन झाड़ियों की तुलना में, यह लंबी क्रीपेज दूरी प्रदान करता है, आर्द्र और प्रदूषित बाहरी वातावरण में फ्लैशओवर डिस्चार्ज को रोकता है और यूवी उम्र बढ़ने के लिए बेहतर प्रतिरोध प्रदान करता है।

3. सुविधाजनक और लचीला संचालन सुरक्षा सुनिश्चित करता है। लुगाओ के आउटडोर वैक्यूम सर्किट ब्रेकरों को मैन्युअल, विद्युत या दूर से संचालित किया जा सकता है। वे स्पष्ट रूप से दृश्यमान डिस्कनेक्ट प्रदान करते हैं, अतिरिक्त डिस्कनेक्ट स्विच की आवश्यकता के बिना रखरखाव के दौरान विश्वसनीय विद्युत अलगाव सुनिश्चित करते हैं, जिससे वे संलग्न स्विचगियर के बिना बाहरी वातावरण के लिए उपयुक्त हो जाते हैं।

4. बाहरी परिदृश्यों के अनुकूल लचीले इंस्टॉलेशन विकल्प। आउटडोर वीसीबी विभिन्न इंस्टॉलेशन विधियों का समर्थन करते हैं, जिनमें पोल-माउंटेड और फ़्लोर-माउंटेड इंस्टॉलेशन शामिल हैं, जो एक समर्पित इनडोर वितरण कक्ष की आवश्यकता को समाप्त करते हैं। यह उन्हें लगातार संचालन की आवश्यकता वाले स्थानों के लिए विशेष रूप से उपयुक्त बनाता है।

इनडोर और आउटडोर वैक्यूम सर्किट ब्रेकरों के बीच मुख्य अंतर की तुलना तालिका

अपने प्रोजेक्ट के लिए सही वैक्यूम सर्किट ब्रेकर कैसे चुनें?

वीसीबी का चयन करते समय, तीन प्रमुख पहलुओं पर ध्यान दें: स्थापना वातावरण, सुरक्षा आवश्यकताएँ और रखरखाव परिदृश्य:

1. संस्थापन परिवेश को प्राथमिकता दें. यदि उपकरण किसी बंद स्थान जैसे इनडोर स्विचगियर या वितरण कक्ष में स्थापित किया गया है, तो एक इनडोर वीसीबी पर्याप्त है, जो कम लागत और बेहतर अनुकूलता प्रदान करता है। हालाँकि, आउटडोर ओवरहेड लाइनों या पोल-माउंटेड परिदृश्यों के लिए, एक आउटडोर वीसीबी का चयन किया जाना चाहिए; अन्यथा, उपकरण बारिश, संघनन और प्रदूषण से जल्दी क्षतिग्रस्त हो जाएंगे।

2. पर्यावरण की गंभीरता का आकलन करें. तटीय क्षेत्रों और रासायनिक औद्योगिक पार्कों जैसे अत्यधिक प्रदूषित और संक्षारक वातावरणों के लिए, यहां तक ​​कि इनडोर वातावरणों के लिए भी उच्च-सुरक्षा-स्तर के इनडोर वीसीबी को प्राथमिकता दी जानी चाहिए। अत्यधिक प्रदूषित बाहरी क्षेत्रों में, बड़ी क्रीपेज दूरी और एंटी-फाउलिंग आउटडोर वीसीबी का चयन किया जाना चाहिए।

3. रखरखाव की जरूरतों पर विचार करें. दूरस्थ आउटडोर परिदृश्यों के लिए, ऑन-साइट रखरखाव कठिनाइयों को कम करने के लिए एकीकृत डिस्कनेक्ट स्विच और रखरखाव-मुक्त डिज़ाइन वाले आउटडोर वीसीबी को प्राथमिकता दें। इनडोर परिदृश्यों के लिए, स्विचगियर कॉन्फ़िगरेशन के आधार पर एक उपयुक्त इनडोर वीसीबी मॉडल का चयन करें।

20 से अधिक वर्षों के विनिर्माण अनुभव के साथ एक कारखाने के रूप में, लुगाओ पावर आपके प्रोजेक्ट के वोल्टेज स्तर, वर्तमान मापदंडों और इंस्टॉलेशन वातावरण के आधार पर अनुकूलित वीसीबी चयन समाधान प्रदान कर सकता है, जो आपको सबसे उपयुक्त उपकरण से मेल खाने में मदद करता है।

अक्सर पूछे जाने वाले प्रश्न: इनडोर बनाम आउटडोर वैक्यूम सर्किट ब्रेकर

1.क्या मैं लागत बचाने के लिए इनडोर वीसीबी का उपयोग आउटडोर में कर सकता हूँ?

यह अनुशंसित नहीं है. इनडोर वैक्यूम सर्किट ब्रेकरों में बाहरी उपयोग के लिए आवश्यक सुविधाओं का अभाव होता है, जैसे कि वर्षारोधी, यूवी-प्रतिरोधी और प्रदूषण-प्रतिरोधी इन्सुलेशन। इससे सुरक्षा को खतरा है और वारंटी रद्द हो जाएगी।

2.क्या एक ही वीसीबी मॉडल इनडोर और आउटडोर दोनों परियोजनाओं के लिए काम कर सकता है?

वे विनिमेय नहीं हैं. यद्यपि वे एक ही वैक्यूम ब्रेकिंग तकनीक का उपयोग करते हैं, उनके यांत्रिक और इन्सुलेशन डिज़ाइन विशेष रूप से विशेष वातावरण के लिए तैयार किए जाते हैं। गलत प्रकार का उपयोग करने से समय से पहले क्षति और सुरक्षा संबंधी खतरे हो सकते हैं।

3.क्या आउटडोर वीसीबी को रखरखाव की आवश्यकता है?

लुगाओ के आउटडोर वैक्यूम सर्किट ब्रेकर पूरी तरह से संलग्न संरचना के साथ डिज़ाइन किए गए हैं, जो कम रखरखाव या रखरखाव-मुक्त संचालन की अनुमति देते हैं। हालाँकि, इन्सुलेटर की स्थिति का नियमित दृश्य निरीक्षण अभी भी अनुशंसित है।

4.क्या इनडोर और आउटडोर वीसीबी के चयन तर्क 10kV और 35kV के लिए समान हैं?

तर्क बिल्कुल वैसा ही है, सबसे पहले, इंस्टॉलेशन वातावरण निर्धारित करें, चयन सिद्धांत वोल्टेज स्तर की परवाह किए बिना अपरिवर्तित रहता है।

5.क्या दोनों प्रकार के वीसीबी के बीच कीमत में बड़ा अंतर है?

समान वोल्टेज और वर्तमान विशिष्टताओं के लिए, आउटडोर वीसीबी इनडोर की तुलना में अधिक महंगे हैं। ऐसा इसलिए है क्योंकि आउटडोर मॉडल उच्च मौसम-प्रतिरोधी इन्सुलेशन, पूरी तरह से सीलबंद जलरोधी संरचना और एक मोटे आवरण का उपयोग करता है, जिसके परिणामस्वरूप विनिर्माण और सामग्री लागत अधिक होती है।
