XL-21 बिजली वितरण कैबिनेट की संरचनात्मक विशेषताएं और रखरखाव के तरीके क्या हैं?

संरचनात्मक विशेषताएं

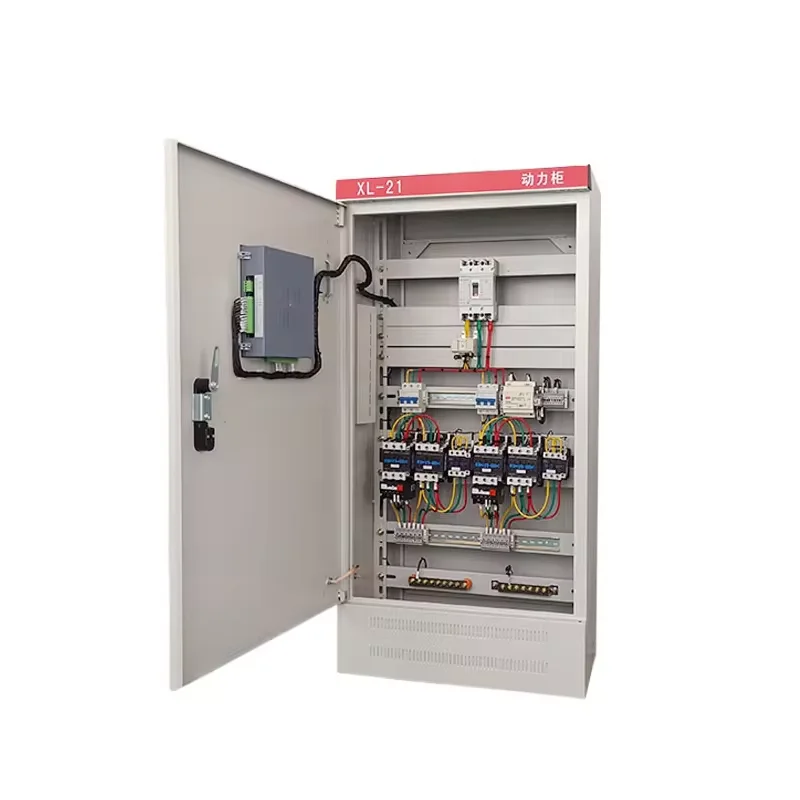

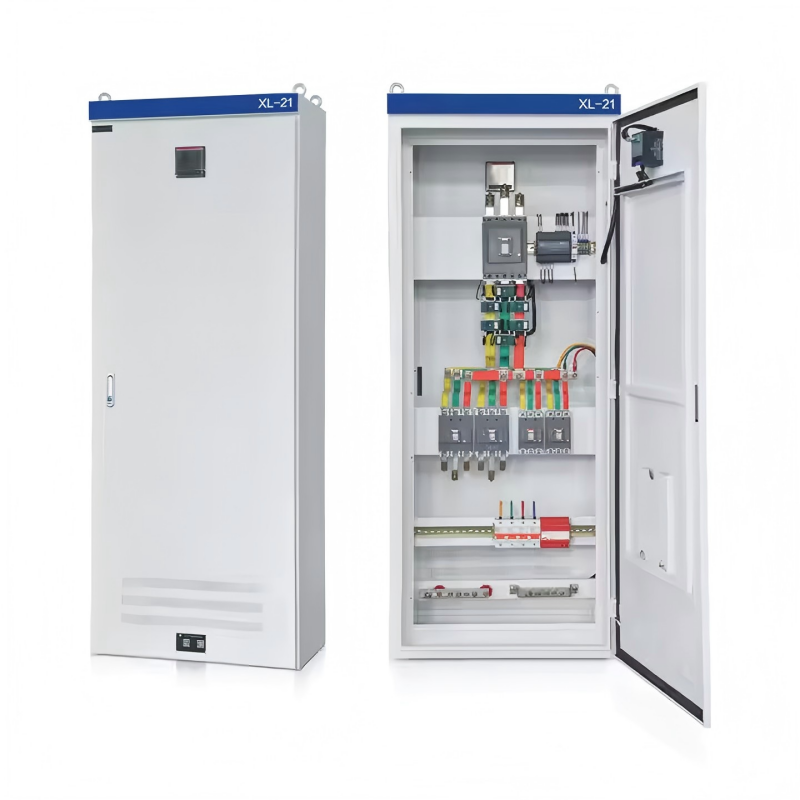

XL-21 लो-वोल्टेज बिजली वितरण कैबिनेट का उपयोग मुख्य रूप से औद्योगिक और खनन उद्यमों में बिजली वितरण के लिए तीन-चरण, तीन-तार और तीन-चरण, चार-तार सिस्टम का उपयोग करके 50 हर्ट्ज तक एसी आवृत्तियों और 500 वी तक वोल्टेज के साथ-साथ बिजली प्रकाश व्यवस्था के लिए किया जाता है। यह मुड़ी हुई स्टील प्लेटों से निर्मित एक बंद घेरा है। चाकू स्विच ऑपरेटिंग हैंडल ऊपरी दाएं सामने वाले कॉलम पर स्थित है, जो पावर स्विचिंग प्रदान करता है। बसबार वोल्टेज को इंगित करने के लिए वितरण पैनल पर एक वोल्टमीटर स्थापित किया गया है। सामने का दरवाजा आसान निरीक्षण और रखरखाव के लिए सभी आंतरिक घटकों को उजागर करता है। यह वितरण कैबिनेट अत्याधुनिक घटकों का उपयोग करता है, जिसके परिणामस्वरूप एक कॉम्पैक्ट डिजाइन, आसान रखरखाव और लचीली वायरिंग कॉन्फ़िगरेशन होती है। शॉर्ट-सर्किट सुरक्षा के लिए एयर सर्किट ब्रेकर और फ़्यूज़ के अलावा, कैबिनेट में संपर्ककर्ता और थर्मल रिले भी शामिल हैं। सामने के दरवाज़े में बटन और संकेतक रोशनी की व्यवस्था है।

उपयोग एवं रखरखाव

• स्थापना या ओवरहाल के बाद, और कमीशनिंग से पहले, बिजली वितरण बॉक्स को निम्नलिखित निरीक्षण और परीक्षणों से गुजरना होगा (ओवरहाल के बाद के निरीक्षण और परीक्षण ओवरहाल की प्रकृति पर निर्भर करते हैं)।

• जाँच करें कि विद्युत वितरण बॉक्स के भीतर स्थापित विद्युत उपकरण और द्वितीयक वायरिंग ड्राइंग आवश्यकताओं के अनुरूप हैं।

• जाँच करें कि ऑपरेशन के लिए उपयोग किए जाने वाले चाकू स्विच और सर्किट ब्रेकर लचीले हैं और चिपकने से मुक्त हैं।

• जाँच करें कि विद्युत उपकरण अच्छे संपर्क में है और इच्छित परिचालन आवश्यकताओं को पूरा करता है।

• जाँच करें कि बिजली वितरण बॉक्स विदेशी वस्तुओं से मुक्त है और घटकों को सुरक्षित करने वाले पेंच ढीले नहीं हैं।

परिचालन लागत वातावरण

• परिवेश का तापमान: -50°C से +40°C, 24 घंटे से अधिक का औसत तापमान +36°C से अधिक नहीं;

• ऊंचाई: 2000 मीटर से अधिक नहीं;

• सापेक्ष आर्द्रता: +40°C की परिवेशी वायु आर्द्रता पर 50% से अधिक नहीं;

                             कम आर्द्रता पर उच्च सापेक्ष आर्द्रता की अनुमति है (उदाहरण के लिए, +20 डिग्री सेल्सियस पर 90%), और तापमान में उतार-चढ़ाव के लिए मध्यम संक्षेपण की अनुमति है।

• डिवाइस को ऊर्ध्वाधर से 5° से अधिक के झुकाव के साथ स्थापित किया जाना चाहिए। उपकरण को गंभीर कंपन, प्रभाव और क्षरण से मुक्त स्थान पर स्थापित किया जाना चाहिए।
