एमएनएस लो-वोल्टेज निकासी योग्य स्विचगियर के विभिन्न प्रकार और डिज़ाइन क्या हैं?

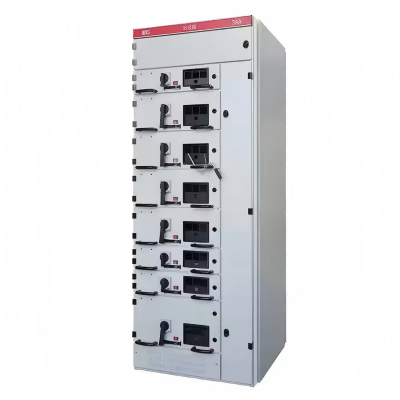

लुगाओएमएनएस लो-वोल्टेज निकासी योग्य स्विचगियर फ्रेम 25 मिमी मॉड्यूल के साथ सी-आकार की सामग्री का उपयोग करता है, जो विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न कैबिनेट संरचनाओं और दराज इकाइयों को बनाने के लिए कनेक्टर्स के माध्यम से जुड़ा हुआ है। एमसीसी कैबिनेट बेहतर सुरक्षा के लिए उच्च शक्ति, ज्वाला-मंदक इंजीनियरिंग प्लास्टिक घटकों का उपयोग करता है। इसके अलावा, फ़ंक्शन पैनल को विदेशी मॉडल से संशोधित किया गया है और 200 मिमी मॉड्यूल के साथ जोड़ा गया है, जो इसे मिश्रित पीसी और एमसीसी कैबिनेट डिजाइन के लिए अधिक उपयुक्त बनाता है। निकासी योग्य इकाइयों और कैबिनेट बॉडी में स्विच सक्रिय होने पर लोड स्विचिंग को रोकने के लिए एक विश्वसनीय इंटरलॉकिंग डिवाइस की सुविधा होती है, जिससे सुरक्षा बढ़ती है। कैबिनेट को आम तौर पर निष्क्रियता उपचार के बाद कोल्ड-रोल्ड स्टील प्लेटों से इकट्ठा किया जाता है, लेकिन उपयोगकर्ता की आवश्यकताओं के अनुसार एल्यूमीनियम-जस्ता-लेपित स्टील प्लेटों का भी उपयोग किया जा सकता है।

• स्विचगियर के प्रकार

1. रिसीविंग और बस-बाइंडिंग कैबिनेट

विभिन्न घरेलू और अंतर्राष्ट्रीय फ़्रेम-प्रकार के सर्किट ब्रेकर, जैसे RMW1, CW1, NA1, DW45, CDW7, MT और E श्रृंखला, का उपयोग रिसीविंग या बस-बाइंडिंग फ़ंक्शन प्रदान करने के लिए मुख्य स्विच के रूप में किया जाता है। 2. पावर सेंटर कैबिनेट (पीसी)

विद्युत वितरण विभिन्न प्रकार के घरेलू और अंतर्राष्ट्रीय कैबिनेट-माउंटेड सर्किट ब्रेकरों का उपयोग करता है, जैसे DW45, NA1, CDW7MT और E-श्रृंखला।

3. मोटर नियंत्रण केंद्र (एमसीसी)

बड़े और छोटे दराजों से बना, प्रत्येक सर्किट का मुख्य स्विच एक उच्च-ब्रेकिंग-क्षमता वाले मोल्डेड केस सर्किट ब्रेकर या फ़्यूज़ के साथ एक रोटरी लोड स्विच का उपयोग करता है।

4. रिएक्टिव पावर मुआवजा कैबिनेट

• दराज प्रकार

पाँच आकार उपलब्ध हैं, सभी 8E (200 मिमी) ऊँचाई पर आधारित हैं। मॉड्यूलर डिज़ाइन 1800 मिमी की प्रभावी घटक स्थापना ऊंचाई की अनुमति देता है, जिसके परिणामस्वरूप समग्र कैबिनेट लेआउट अधिक सुव्यवस्थित और सौंदर्यपूर्ण रूप से मनभावन होता है। •8ई/4: 200 मिमी ऊंची, 150 मिमी चौड़ी और 400 मिमी गहरी जगह के भीतर समानांतर में इकट्ठी की गई 4 दराज इकाइयाँ

•8ई/2: 200 मिमी ऊंची, 300 मिमी चौड़ी और 400 मिमी गहरी जगह के भीतर समानांतर में इकट्ठी की गई 2 दराज इकाइयाँ

•8ई: 200 मिमी ऊंची, 600 मिमी चौड़ी और 400 मिमी गहरी जगह में इकट्ठी की गई 1 दराज इकाई

•16ई: 1 दराज इकाई 400 मिमी ऊंची, 600 मिमी चौड़ी और 400 मिमी गहरी जगह में इकट्ठी की गई

•24ई: 600 मिमी ऊंची, 600 मिमी चौड़ी और 400 मिमी गहरी जगह में इकट्ठी की गई 1 दराज इकाई
