GGD प्रकार कम-वोल्टेज पूर्ण स्विचगियर की विशेषताएं क्या हैं?

जीजीडी संरचना परिचय

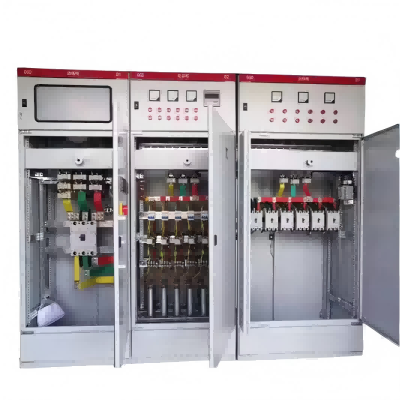

GGD प्रकार AC कम-वोल्टेज वितरण कैबिनेट की कैबिनेट सामान्य-उद्देश्य कैबिनेट के प्रकार को अपनाता है, फ्रेम को 8MF ठंडे-गठित स्टील के साथ स्थानीय रूप से वेल्डेड किया जाता है, और सामान्य-शुद्ध कैबिनेट के कुछ हिस्सों को मॉड्यूलर सिद्धांत के अनुसार डिज़ाइन किया गया है, और 20 मोल्ड्स के बढ़ते छेद हैं। सामान्यीकरण का उच्च गुणांक कारखाने को पूर्व-उत्पादन का एहसास करने में सक्षम बनाता है, जो न केवल विनिर्माण चक्र को छोटा करता है, बल्कि कार्य दक्षता में भी सुधार करता है।

GGD कैबिनेट का डिज़ाइन कैबिनेट के संचालन में गर्मी अपव्यय समस्या पर पूरी तरह से विचार करता है। कैबिनेट के ऊपरी और निचले सिरों पर गर्मी अपव्यय स्लॉट की अलग -अलग संख्या होती है। जब कैबिनेट के अंदर के विद्युत घटक गर्म हो जाते हैं, तो गर्मी बढ़ जाती है और ऊपरी छोर पर स्लॉट्स के माध्यम से डिस्चार्ज हो जाती है, जबकि ठंडी हवा को लगातार निचले छोर पर स्लॉट्स द्वारा कैबिनेट में जोड़ा जाता है, ताकि सील कैबिनेट को गर्मी विघटन के उद्देश्य को प्राप्त करने के लिए ऊपर से ऊपर से एक प्राकृतिक हवा की नलिका में आकार दिया जाए।

जीजीडी कैबिनेट आधुनिक औद्योगिक उत्पाद मॉडलिंग डिजाइन की आवश्यकताओं के अनुसार, कैबिनेट बाहरी और आयामों के प्रत्येक भाग के विभाजन की विधि के स्वर्ण अनुपात का उपयोग करने के लिए, ताकि संयुक्त राज्य अमेरिका के पूरे कैबिनेट अब उदार, एक नया रूप है।

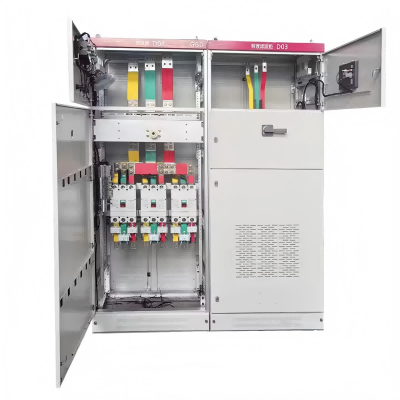

कैबिनेट का दरवाजा पिवट मूव्ड टिका द्वारा फ्रेम के साथ जुड़ा हुआ है, जिसे स्थापित करना और विघटित करना आसान है, और दरवाजे के मुड़े हुए किनारे को एक पहाड़-प्रकार की रबरयुक्त पट्टी के साथ एम्बेड किया गया है, और दरवाजे और फ्रेम के बीच एम्बेडेड स्ट्रिप में एक निश्चित संपीड़न लाइन चरण है जो सीधे कैबिनेट बॉडी से टकराने से रोक सकता है, और यह दरवाजा के संरक्षण स्तर में भी सुधार कर सकता है। फ्रेम से जुड़े बहु-फंसे हुए नरम तांबे के तार के साथ विद्युत घटकों के साथ इंस्ट्रूमेंटेशन दरवाजा, कैबिनेट से जुड़े पेंच के साथ कैबिनेट बढ़ते भागों और कैबिनेट फ्रेम एक पूर्ण ग्राउंडिंग सुरक्षा सर्किट का गठन करता है।

लचीला विस्तार क्षमता

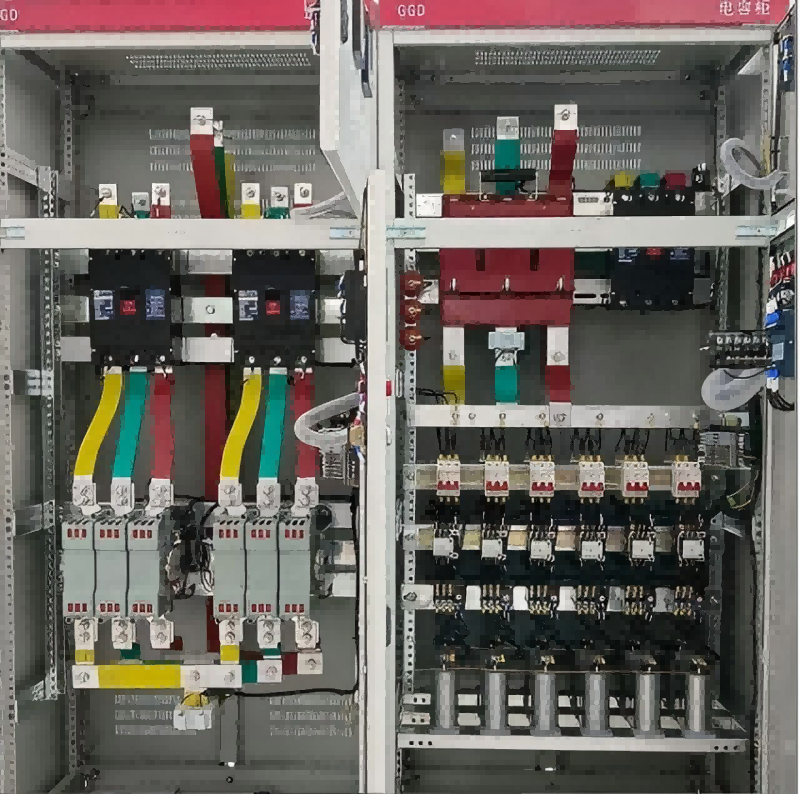

GGD कैबिनेट का मुख्य सर्किट 129 कार्यक्रमों के साथ डिज़ाइन किया गया है, कुल 298 विनिर्देशों (सहायक सर्किट और नियंत्रण वोल्टेज परिवर्तनों के कार्यात्मक परिवर्तनों से प्राप्त कार्यक्रमों और विनिर्देशों को छोड़कर)।

GGD1 टाइप 49 योजनाएं 123 विनिर्देश

GGD2 टाइप 53 प्रोग्राम 107 विनिर्देश

GGD3 टाइप 27 प्रोग्राम 68 विनिर्देश

सहायक सर्किट के डिजाइन को दो भागों, बिजली आपूर्ति योजना और पावर प्लांट योजना में विभाजित किया गया है, और माध्यमिक घटकों को स्थापित करने के लिए जीजीडी कैबिनेट में पर्याप्त स्थान है।

जीजीडी कैबिनेट मुख्य रूप से अधिक उन्नत विद्युत घटकों को अपनाता है जो कि घरेलू रूप से बड़े पैमाने पर उत्पादित हो सकते हैं, और एक ही समय में, अर्थव्यवस्था और तर्कशीलता के सिद्धांत के अनुसार, यह पूरी तरह से पर विचार करने के आधार पर उपलब्ध पुराने उत्पादों के हिस्से को बरकरार रखता है, और अप्रचलित उत्पादों का उपयोग नहीं करता है।
