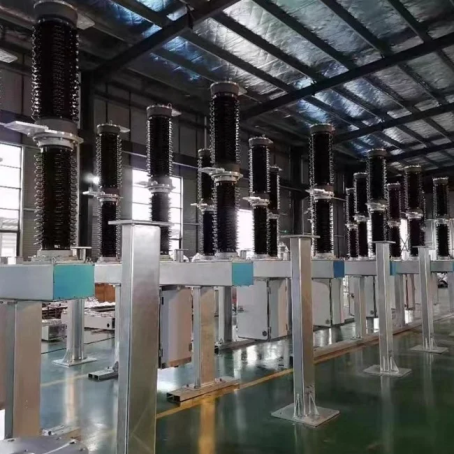

आउटडोर सल्फर हेक्सफ्लुओराइड वैक्यूम सर्किट ब्रेकर

सल्फर हेक्सफ्लोराइड सर्किट ब्रेकर एक उच्च-वोल्टेज स्विचगियर है जो व्यापक रूप से बिजली प्रणालियों में उपयोग किया जाता है। यह सल्फर हेक्सफ्लुओराइड गैस का उपयोग आर्क बुझाने और इन्सुलेटिंग माध्यम के रूप में करता है, जिसमें उत्कृष्ट चाप को बुझाने का प्रदर्शन और विद्युत इन्सुलेशन शक्ति होती है, और व्यापक रूप से मध्यम और उच्च वोल्टेज 35kV ~ 550kV और अल्ट्रा-हाई वोल्टेज 800kv आउटडोर पावर सिस्टम में उपयोग किया जाता है।

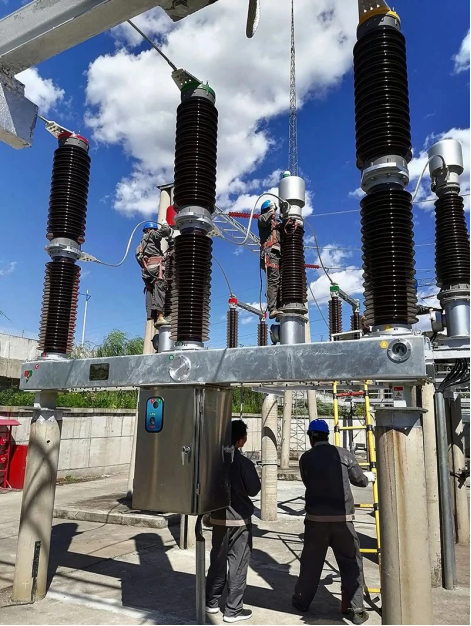

आइए पहले इसके आवेदन के बारे में बात करते हैं। इसका उपयोग पावर प्लांट्स में जनरेटर सेट आउटलेट स्विचिंग और सुरक्षा के लिए किया जा सकता है, सबस्टेशन में उच्च-वोल्टेज ट्रांसमिशन लाइनों और ट्रांसफार्मर की रक्षा करते हैं, और औद्योगिक बिजली प्रणालियों में बड़े और उच्च-वोल्टेज मोटर्स की रक्षा करते हैं।

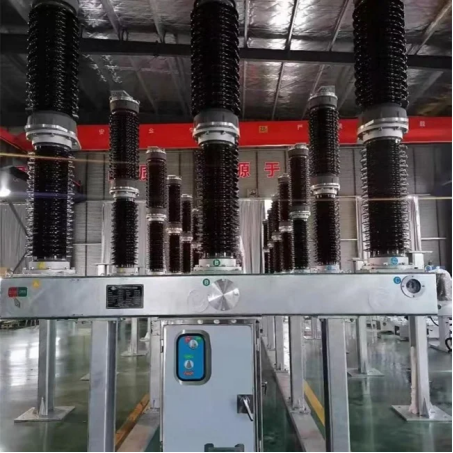

इसकी संरचना में कई भाग शामिल हैं। उनमें सर्किट ब्रेकर बॉडी, जैसे कि चलती और स्थिर संपर्क, चाप बुझाने वाले कक्ष, प्रवाहकीय छड़ आदि हैं, ऑपरेटिंग तंत्र भी हैं, जैसे कि स्प्रिंग ऑपरेटिंग तंत्र और हाइड्रोलिक ऑपरेटिंग तंत्र, जो आमतौर पर संपर्कों को खोलने और बंद करने के लिए ड्राइव करने के लिए उपयोग किए जाते हैं। गैस इन्सुलेशन प्रणाली SF6 गैस के भरने, निर्वहन और पुनर्प्राप्ति उपकरणों को कवर करती है। नियंत्रण और सुरक्षा प्रणाली रिमोट कंट्रोल और फॉल्ट प्रोटेक्शन का एहसास कर सकती है।

कार्य सिद्धांत के संदर्भ में, बंद करने और खोलने और चाप बुझाने के कई चरण हैं। सर्किट ब्रेकर को बंद करते समय, ऑपरेटिंग तंत्र एक पथ बनाने के लिए स्थिर संपर्क की ओर बढ़ने के लिए चलती संपर्क को चलाता है। सर्किट ब्रेकर खोलते समय, चलती संपर्क को एक चाप उत्पन्न करने के लिए स्थैतिक संपर्क से अलग करने के लिए प्रेरित किया जाता है। आर्क बुझाने की प्रक्रिया के दौरान, एसएफ 6 गैस उच्च तापमान वाले आर्क की कार्रवाई के तहत विघटित हो जाती है, और बड़ी संख्या में चार्ज किए गए कणों को चाप के तटस्थ कणों के साथ टकराया, इसकी आयनीकरण की डिग्री को कम करता है और आर्क बुझाने को तेज करता है।

विशेषताएं भी बहुत महत्वपूर्ण हैं। SF6 गैस की चाप बुझाने की क्षमता हवा का लगभग 100 गुना है, और इन्सुलेशन की ताकत हवा का लगभग 2.5 गुना है। यह सर्किट ब्रेकर को छोटी मात्रा में उच्च वोल्टेज और उच्च वर्तमान ब्रेकिंग क्षमता प्राप्त करने की अनुमति देता है। संपर्कों और आर्क बुझाने वाले कक्षों का उचित डिजाइन रखरखाव कार्यभार को कम करता है और एक लंबी सेवा जीवन है।

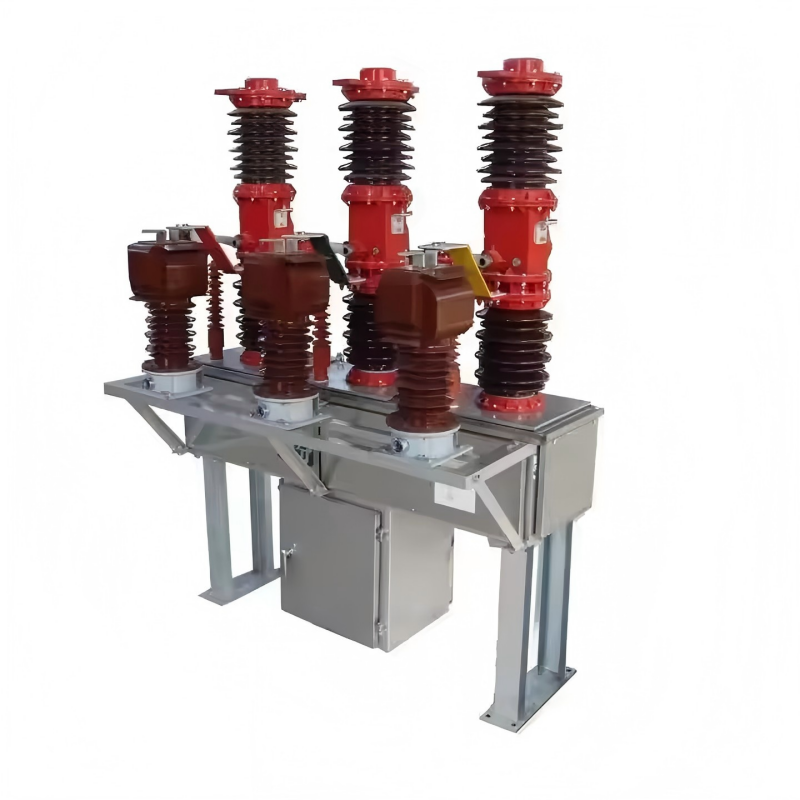

संक्षेप में, अपने उत्कृष्ट प्रदर्शन और व्यापक अनुप्रयोग सीमा के साथ, आउटडोर सल्फर हेक्सफ्लोराइड सर्किट ब्रेकर आधुनिक बिजली प्रणालियों में एक महत्वपूर्ण स्थिति पर कब्जा कर लेते हैं। भविष्य में, यह खुफिया और पर्यावरण संरक्षण के मामले में अधिक से अधिक विकास स्थान होने की उम्मीद है, और अपरिहार्य प्रमुख उपकरणों में से एक बन जाएगा। आउटडोर सल्फर हेक्सफ्लोराइड सर्किट ब्रेकर्स में विभिन्न प्रकार के मॉडल और विनिर्देश होते हैं (जैसे कि मध्य-माउंटेड, टैंक-प्रकार, आदि)।विवरण के लिए, कृपया हमारे उत्पाद विवरण पृष्ठ देखें।
