उच्च वोल्टेज पावर सिस्टम का कोर-SF6 सर्किट ब्रेकर

अवलोकन

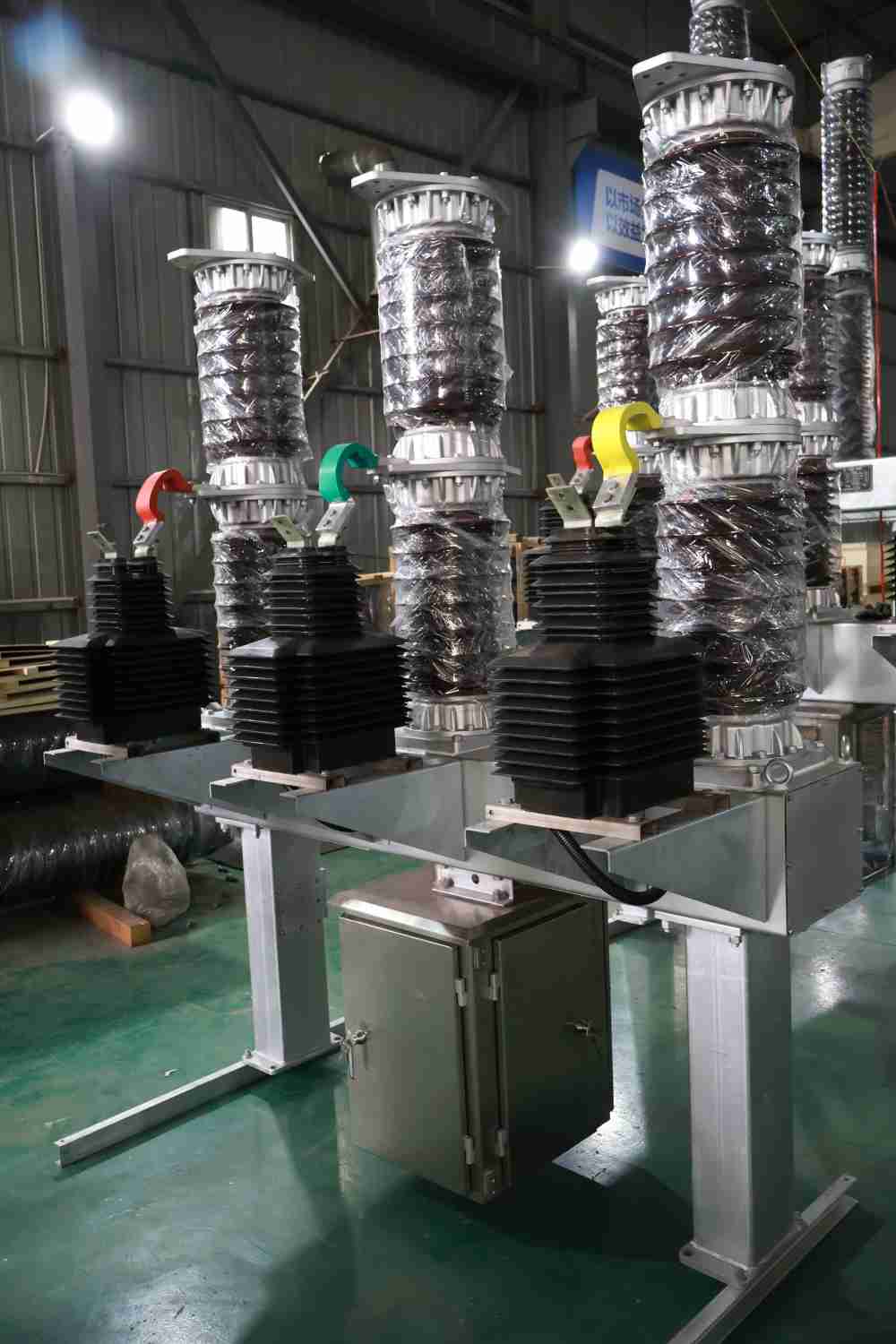

SF6 सर्किट ब्रेकर एक उच्च-वोल्टेज स्विचगियर है जो सल्फर हेक्सफ्लोराइड (SF6) गैस का उपयोग करता है, जो चाप को बुझाने और इंसुलेटिंग माध्यम के रूप में करता है। इसे उच्च-वोल्टेज पावर ग्रिड के कोर के रूप में जाना जाता है। अपनी अनूठी चाप बुझाने की क्षमता और स्थिर दक्षता के साथ, यह व्यापक रूप से विभिन्न बिजली प्रणालियों और ट्रांसमिशन और वितरण नेटवर्क में उपयोग किया जाता है। पावर ग्रिड के सुरक्षित संचालन को सुनिश्चित करने के लिए यह एक महत्वपूर्ण उपकरण है। यह मुख्य रूप से 72.5kV और ऊपर के उच्च वोल्टेज में विभाजित है और 3.6kV ~ 72.5kV के मध्यम वोल्टेज। SF6 सर्किट ब्रेकर का मुख्य फ़ंक्शन फॉल्ट करंट को जल्दी से काट देना है और शॉर्ट सर्किट या ओवरलोड क्षति से पावर ग्रिड उपकरणों की रक्षा करना है।

一। SF6 सर्किट ब्रेकर क्या है?

SF6 सर्किट ब्रेकर एक उच्च-वोल्टेज स्विचगियर है जो एक इन्सुलेटिंग और चाप-एक्स्टिंगुइंग माध्यम के रूप में सल्फर हेक्सफ्लोराइड (SF6) गैस का उपयोग करता है। इसका उपयोग मुख्य रूप से पावर ग्रिड उपकरणों को नुकसान को रोकने के लिए सर्किट (जैसे शॉर्ट सर्किट या ओवरलोड) में गलती धाराओं को काटने के लिए किया जाता है। इसकी ऑपरेटिंग वोल्टेज रेंज 3.6kV से 800kV तक कवर करती है और इसका व्यापक रूप से मध्यम-वोल्टेज, उच्च-वोल्टेज और अल्ट्रा-हाई-वोल्टेज पावर सिस्टम में उपयोग किया जाता है।

二। SF6 सर्किट ब्रेकर कैसे काम करता है?

1। सिद्धांत: SF6 गैस की भूमिका

इंसुलेटिंग मीडियम: SF6 गैस की इन्सुलेशन की ताकत हवा का 2 से 3 गुना है, जो उच्च वोल्टेज स्थितियों के तहत लाइव भागों को प्रभावी ढंग से अलग कर सकती है।

आर्क बुझाने का माध्यम: SF6 अणुओं में मजबूत इलेक्ट्रोनगेटिविटी होती है और माइक्रोसेकंड आर्क बुझाने को प्राप्त करने के लिए आर्क ऊर्जा को जल्दी से अवशोषित कर सकता है।

स्थिरता: एआरसी के उच्च तापमान पर अपघटन के बाद, 99% एसएफ 6 गैस को अवशिष्ट प्रदूषकों के बिना जल्दी से पुन: संयोजित किया जा सकता है।

2। चाप बुझाने की पूरी प्रक्रिया

संपर्क पृथक्करण: गलती वर्तमान सर्किट ब्रेकर को संचालित करने के लिए ट्रिगर करती है, और संपर्क जल्दी से अलग हो जाते हैं और एक चाप उत्पन्न होता है।

गैस संपीड़न: ऑपरेटिंग तंत्र SF6 गैस को संपीड़ित करने के लिए पिस्टन को चलाता है, जिससे आयनीकरण की डिग्री को कम करने के लिए चाप की ओर एक उच्च गति वाले एयरफ्लो उड़ते हैं।

ऊर्जा अवशोषण: SF6 अणु मुक्त इलेक्ट्रॉनों को कैप्चर करते हैं, चाप को जारी रखने से दबाते हैं, जल्दी से चाप को बुझाते हैं, और वर्तमान वियोग प्राप्त करते हैं।

इन्सुलेशन रिकवरी: आर्क को बुझाने के बाद, एसएफ 6 गैस तुरंत चाप को रोकने के लिए इन्सुलेशन की ताकत को पुनर्स्थापित करती है और यह सुनिश्चित करती है कि सर्किट पूरी तरह से डिस्कनेक्ट हो गया है।

三। कोर संरचना और एसएफ 6 सर्किट ब्रेकर के घटक

1। चाप बुझाने का चैम्बर

सामग्री: उच्च तापमान प्रतिरोधी सिरेमिक या एपॉक्सी राल।

डिजाइन: संपीड़ित गैस प्रकार (एकल दबाव और दोहरा दबाव) या आत्म-ऊर्जा चाप बुझाने की संरचना, विभिन्न वर्तमान स्तरों के लिए उपयुक्त है।

2। गैस प्रणाली

गैस चैंबर: SF6 गैस (रेटेड दबाव 0.4 ~ 0.6MPa) से भरी सील गुहा।

दबाव की निगरानी: घनत्व रिले वास्तविक समय में गैस दबाव की निगरानी करता है और लॉकआउट या अलार्म सिग्नल को ट्रिगर करता है।

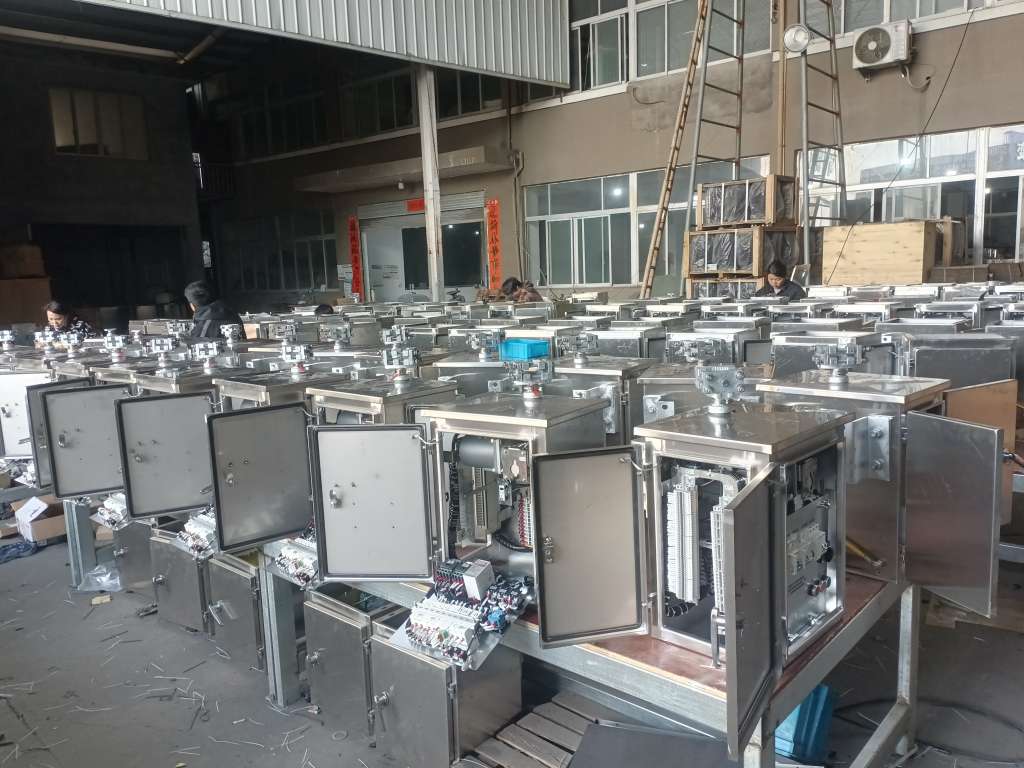

3। ऑपरेटिंग तंत्र

स्प्रिंग एनर्जी स्टोरेज मैकेनिज्म: किफायती और विश्वसनीय, मध्यम वोल्टेज सिस्टम के लिए उपयुक्त।

हाइड्रोलिक/वायवीय तंत्र: बड़े आउटपुट टॉर्क, उच्च वोल्टेज और बड़ी क्षमता सर्किट ब्रेकरों के लिए उपयोग किया जाता है।

इंटेलिजेंट इलेक्ट्रिक मैकेनिज्म: इंटीग्रेटेड सेंसर, सपोर्ट रिमोट ओपनिंग और क्लोजिंग कंट्रोल।

4। इन्सुलेशन समर्थन संरचना

चीनी मिट्टी के बरतन स्तंभ प्रकार: मानक डिजाइन, मजबूत विरोधी प्रदूषण क्षमता।

कम्पोजिट इन्सुलेटर प्रकार: सिलिकॉन रबर जैकेट वजन कम करता है और इसमें विस्फोट-प्रूफ प्रदर्शन बेहतर होता है।

四। SF6 सर्किट ब्रेकर्स के लाभ

1। सुपर स्ट्रॉन्ग ब्रेकिंग क्षमता: शॉर्ट-सर्किट करंट को 80ka तक काट सकता है, जो कि साधारण वैक्यूम सर्किट ब्रेकर्स से अधिक है।

2। सुपर लॉन्ग मैकेनिकल लाइफ: मैकेनिकल लाइफ 10,000 ऑपरेशन तक, और 20 साल तक 2,000 पूर्ण-क्षमता ब्रेकिंग, रखरखाव-मुक्त चक्र को पूरा कर सकता है।

3। कॉम्पैक्ट डिज़ाइन: SF6 का उच्च इन्सुलेशन उपकरण की मात्रा को हवा-अछूता सर्किट ब्रेकर की तुलना में 40% छोटा बनाता है, जो सबस्टेशन स्पेस की बचत करता है।

4। सुपर मजबूत अनुकूलनशीलता: पूरी तरह से सील संरचना, -30 ° C से +40 ° C, उच्च आर्द्रता या धूल भरे वातावरण में संचालित हो सकती है। रखरखाव-मुक्त चक्र 20 साल तक।

五। SF6 सर्किट ब्रेकर्स के भविष्य के तकनीकी नवाचार

1। SF6 विकल्प

मिश्रित गैस: SF6/N₂ या SF6/CF4 मिश्रित गैस, SF6 की खपत और GWP को 30%~ 50%तक कम करता है।

2। SF6 मुक्त विकल्प:

ड्राई एयर सर्किट ब्रेकर: मध्यम वोल्टेज फ़ील्ड (.540.5KV), GWP = 0 में व्यवसायीकरण।

वैक्यूम सर्किट ब्रेकर + पर्यावरण के अनुकूल गैस: उच्च वोल्टेज क्षेत्र में विकास के तहत (जैसे कि C5-FK गैस)।

3। वसूली और पुनर्जनन प्रौद्योगिकी

SF6 रिकवरी डिवाइस: ≥99.9% की शुद्धता वाली गैस को संचालन और रखरखाव की लागत को कम करने के लिए पुनर्नवीनीकरण किया जा सकता है।

अपघटन उपचार: उच्च तापमान चाप या प्लाज्मा प्रौद्योगिकी SF6 को हानिरहित सल्फर और फ्लोराइड में विघटित करता है।

4। बुद्धिमान उन्नयन

स्थिति निगरानी प्रणाली: अंतर्निहित सेंसर गैस घनत्व, संपर्क पहनने, यांत्रिक कंपन और भविष्य कहनेवाला रखरखाव की निगरानी करते हैं।

六। SF6 सर्किट ब्रेकर्स के अनुप्रयोग परिदृश्य

उच्च-वोल्टेज ट्रांसमिशन नेटवर्क: ट्रांसफॉर्मर और ट्रांसमिशन लाइनों की सुरक्षा के लिए 500kV और ऊपर सबस्टेशनों में उपयोग किया जाता है।

अर्बन पावर ग्रिड: जीआईएस (गैस इंसुलेटेड स्विचगियर) में एकीकृत, सीमित स्थान के साथ शहरी सबस्टेशनों के लिए उपयुक्त।

नई ऊर्जा पावर स्टेशन: पावर प्लांट्स और फोटोवोल्टिक पावर स्टेशनों के लिए बूस्टर स्टेशन, लगातार स्टार्ट-स्टॉप संचालन को समझते हैं।

औद्योगिक बिजली प्रणाली: उच्च वर्तमान भार जैसे स्टील प्लांट और रासायनिक संयंत्रों के लिए आने वाली लाइन सुरक्षा।

निष्कर्ष

SF6 सर्किट ब्रेकर उनकी कुशल ब्रेकिंग क्षमता के कारण वर्तमान उच्च-वोल्टेज पावर सिस्टम के मुख्य सुरक्षा उपकरण हैं। भविष्य में, उद्योग पर्यावरण के अनुकूल प्रौद्योगिकियों के लिए अपने संक्रमण को तेज कर रहा है। प्रौद्योगिकी के विकास के साथ, सुरक्षित और क्लीनर गैसें उभरेंगी।लुगो पावर कं, लिमिटेड।पर्यावरण संरक्षण के साथ प्रदर्शन को जोड़ेंगे और ऊर्जा परिवर्तन की चुनौतियों और अवसरों को पूरा करने के लिए सक्रिय रूप से नवाचार को गले लगाएंगे। अपने पावर सिस्टम के लिए कुशल, विश्वसनीय और टिकाऊ सुरक्षा प्रदान करने के लिए अनुकूलित SF6 सर्किट ब्रेकर समाधान प्राप्त करने के लिए Lugao चुनें!
